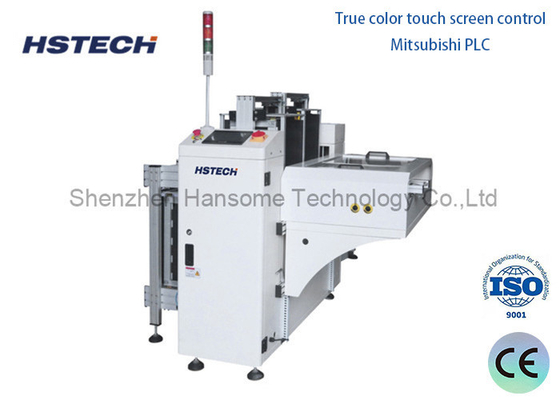

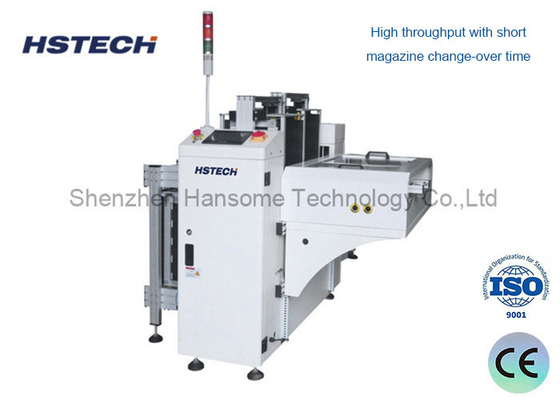

Equipaggiamento di gestione PCB a doppio binario con display di luci per un facile monitoraggio

Marchio:	HSTECH
Numero di modello:	HS-250DULD
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Scaricatore doppio del PWB della ferrovia

Colore:

Bianco

PLC:

Mitsubishi

relè:

Schneider

Interruttore optoelettrico:

OMRON

Marca del conducente:

Meanwell

Imballaggi particolari:

Imballaggio in legno, con schiuma

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

apparecchiature di gestione PCB a doppio binario per un facile monitoraggio

Questa macchina è a doppia rotaia, usata per raccogliere i PCB ai magazzini.

Specificità

Modello	HS-250DULD
Dimensione del PCB	(5050) ~ 350250 mm
Dimensione del magazzino	355320565 mm
Tempo di caricamento del PCB	Circa 6s.
Tempo di sostituzione del caricatore	Trent'anni
Fornitore di alimentazione	AC100-230V, singola fase, max300A
Fornitura d'aria	4-6 bar, massimo 10L/min
Altezza di trasporto	900 ± 20 mm
Direzione del trasporto	L a R,o R a L9 (facoltativo)
Spessore del PCB	Min 0,4 mm
Quantità di magazzino	1pc in alto, 1pc in basso, o personalizzato
Opzioni di passo	1-4 ((10 mm di passo)
Dimensione della macchina	146015001200 mm
Peso	Circa 210 kg

Caratteristiche

1, controllo touch screen a colori veri

2, Mitsubishi PLC

3, Capacità del magazzino: superiore 1, inferiore 1 o personalizzato

4, passo selettivo: 10mm, 20mm, 30mm, 40mm

5, direzione di trasporto dei PCB: L - R, o R - L, facoltativo

6, Selezione del modo di funzionamento manuale/automatico

7, Ferrovia anteriore fissa o ferrovia posteriore fissa, facoltativo

8, altezza standard per applicazioni SMT ((920±20mm)

9, display di luci della torre

10, segnale SMEMA

Descrizione del lavoro

Secondo il riconoscimento del segnale, raccogliere automaticamente la scheda NG e la scheda OK rispettivamente in due casse di sollevamento; raccoglitore di schede NGOK e AOI on-line,dopo il giudizio di rilevamento AOI di segnali di uscita diversi di buono (OK) e difettoso (NG), segnali inviati al collettore inferiore di NGOK, collettore di NGOK per ricevere segnali trasmessi dall'AOI per effettuare giudizi, il PCB verrà automaticamente ordinato!Materiale OK e NG immagazzinato nel telaio;
Ad esempio: AOI emette il segnale OK attraverso il giudizio NGOK nel carrello mobile delle piastre di spinta direttamente nel telaio del carrello di sollevamento OK;Il segnale di uscita NG dell'AOI attraverso il giudizio NGOK nel carrello mobile e il trasferimento sul retro del telaio del carrello elevatore NG.

Caricamento a bordo nudo

Equipaggiamento di gestione PCB a doppio binario con display di luci per un facile monitoraggio 0
