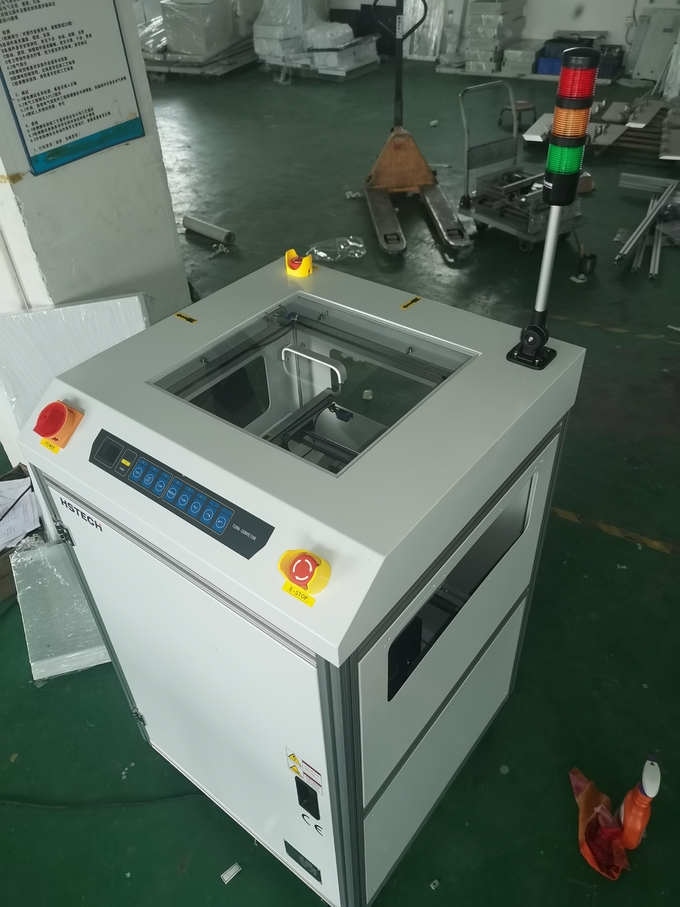

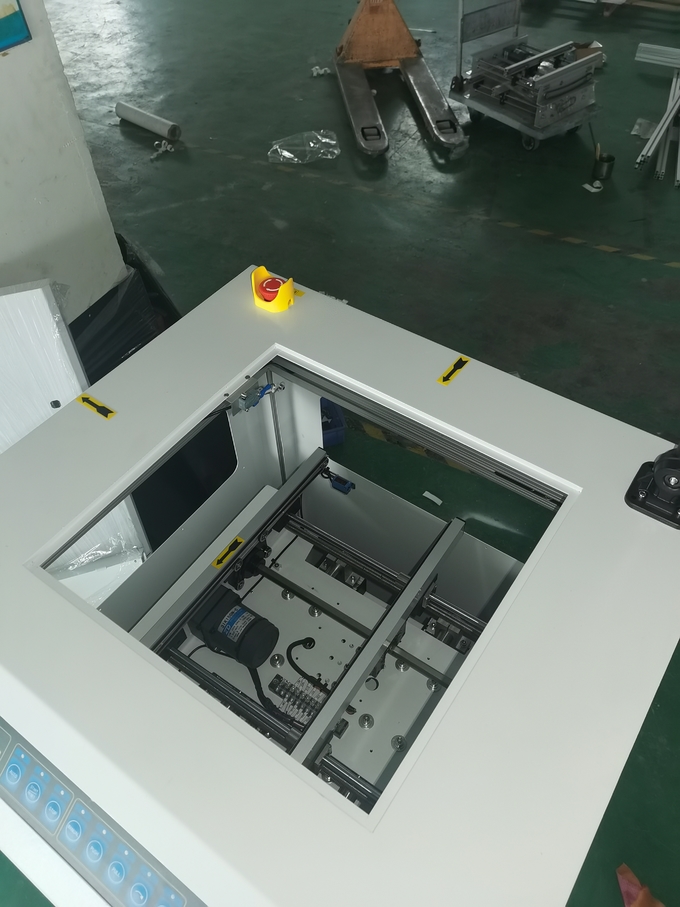

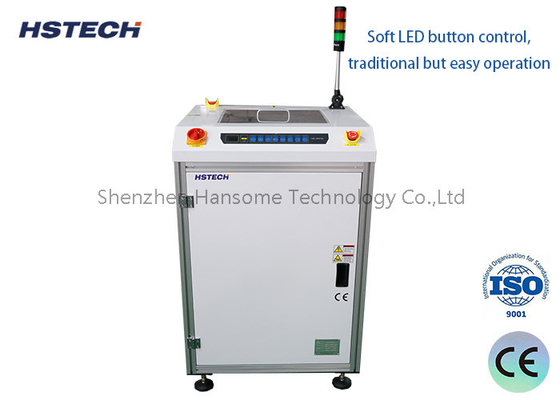

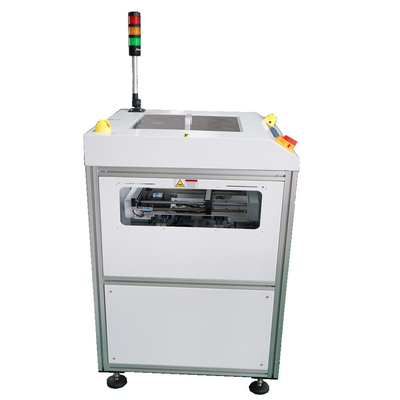

Equipaggiamento per la manipolazione di PCB con controllo dei pulsanti LED morbidi

Equipaggiamento per la manipolazione dei circuiti stampati a PCB lisci e paralleli con controllo dei pulsanti LED morbidi

Introdurre
Un trasportatore a rotazione per circuiti stampati (PCB) è un dispositivo utilizzato nel processo di produzione elettronica come sistema trasportatore per girare o ruotare le schede di circuiti stampati (PCB) sulla linea di produzione.Viene spesso utilizzato sulle linee di produzione a montaggio superficiale (SMT) per consentire cambiamenti di orientamento del PCB o cambiamenti di posizione tra le diverse fasi del processo.

La funzione principale del trasportatore a rotazione PCB è quella di trasferire PCB da una direzione o posizione ad un'altra per adattarsi ai requisiti delle fasi di processo successive.

Flip funzione: PCB Turn Conveyor può ribaltare PCB da un lato all'altro per assemblaggio a doppio lato durante il processo SMT. Trasferendo il PCB al dispositivo di ribaltamento e quindi ruotando o ribaltandolo,assicurarsi che i componenti dell'altro lato siano montati o saldati.
Funzione di rotazione: talvolta è necessario ruotare il PCB da una direzione all'altra per interfacciarsi con le successive apparecchiature o macchine di processo.PCB Turn Conveyor può ottenere un'operazione di rotazione veloce e accurata per garantire il corretto allineamento del PCB sulla linea di produzione.
Linee di connessione: il trasportatore a rotazione PCB è di solito collegato ad altre apparecchiature o sistemi di trasporto per ottenere un trasporto senza soluzione di continuità del PCB.Può essere abbinato a apparecchiature a monte e a valle per garantire un flusso regolare di PCB sulla linea di produzione.


Caratteristiche

1, Cambiare la direzione di flusso del PCB in 90,180270 gradi.

2, selezione del binario fisso in base alle esigenze del cliente.

3Controllo dei pulsanti LED morbidi, tradizionale ma facile da usare.

4, copertura trasparente di sicurezza lato superiore, il funzionamento può guardare l'intero processo di lavoro.

5La struttura chiusa con limitatore di coppia integrato garantisce un elevato livello di sicurezza.

6, guida lineare Hiwin e vite a piombo per una rotazione fluida e precisa.

7, ridurre al minimo il divario di trasferimento tra i trasportatori.

8, i flussi di traffico PCB possono essere personalizzati.

8, regolazione della larghezza liscia e parallela ((viti di piombo).

9Compatibile con SMEMA.

Specificità

Applicazione

Il convogliatore a rotazione è utilizzato per trasferire i PCB intorno agli angoli per un flusso continuo del processo.
Il PCB viene accettato e trasferito all'estremità dei binari. Il carrello va avanti e poi gira di 90 gradi. Il carrello va avanti per allinearsi con il processo successivo per consegnare il PCB.Una volta trasferito, la carrozza torna a casa per richiedere un altro PCB.

Riguardo all'imballaggio
