Equipaggiamento per la ripartizione dei pannelli di PCB con lame lineari a amplificatore circolare

Equipaggiamento per la ripartizione dei pannelli di PCB con lame lineari a amplificatore circolare

Introdurre

Un separatore di circuiti stampati a mano è un dispositivo utilizzato nel processo di produzione elettronica per tagliare grandi circuiti stampati (PCB) o componenti elettronici rigidi in schede o moduli individuali più piccoli.

Il principio di funzionamento del separatore di PCB a spinta manuale consiste nel spingere manualmente il coltello o la lama da taglio per tagliare il PCB o i componenti elettronici lungo la linea di taglio predeterminata.Di solito ha le seguenti caratteristiche e funzioni::

1.Metodo di taglio: il separatore di PCB a spinta manuale utilizza solitamente una lama o un coltello per il taglio e l'utente spinge manualmente il coltello o il coltello di taglio lungo la linea di taglio del PCB da tagliare.Alcune apparecchiature possono essere dotate di guide di taglio o matrici di taglio per garantire la precisione e la consistenza dei tagli.

2.Precisione di taglio: la precisione di taglio del separatore di PCB a mano dipende generalmente dalle abilità e dall'esperienza dell'operatore, nonché dalla qualità e dalla nitidezza dello strumento di taglio.È adatto per lavori di taglio che non richiedono un'elevata precisione di taglio o sono relativamente semplici.

3.Oggetti applicabili: il separatore di PCB a spinta manuale è utilizzato principalmente per tagliare schede PCB di dimensioni maggiori o componenti elettronici rigidi in schede o moduli individuali più piccoli.È adatto alla produzione di piccoli lotti o alla produzione di campioni, nonché scenari che richiedono dimensioni di taglio flessibili.

4.Semplice da usare: il separatore di PCB a spinta manuale ha solitamente un'interfaccia di funzionamento e un metodo di funzionamento semplici, senza impostazioni o programmazioni complesse.L'operatore deve solo spingere manualmente lo strumento di taglio lungo la linea di taglio per completare il compito.

5.Flessibilità: A causa delle caratteristiche dell'operazione manuale, il separatore PCB a spinta manuale ha una elevata flessibilità e adattabilità e può essere tagliato in diverse forme e dimensioni a seconda delle esigenze.È adatto per alcune forme speciali o di dimensioni non standard schede PCB o componenti elettronici.

Caratteristiche

1, Questo separatore manuale per PCB adatto per schede lineari in fibra di vetro, schede FR4, schede di base in carta, ecc.

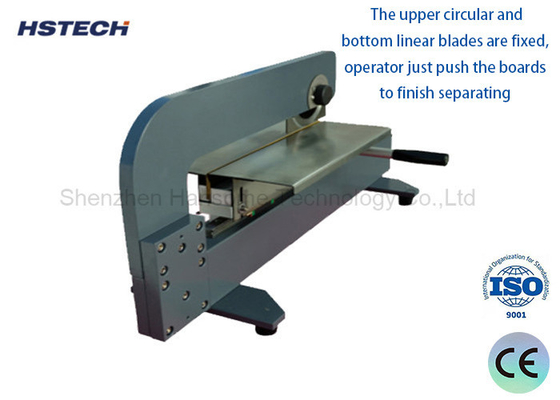

2, le lame circolari superiori e lineari inferiori sono fissati, l'operatore semplicemente spingere le tavole per finire la separazione.

3, C'è una manopola per regolare la presa tra la lama circolare e quella lineare, per adattarsi a diversi spessori di PCB.

4, senza pressione d'aria e elettricità, non è necessario collegare l'AC220V, o 110V

5,Facile da usare, la gente può usare questa macchina senza addestramento.

6, la lama di separazione può essere modellata molte volte, anche molto economica.

Specificità
