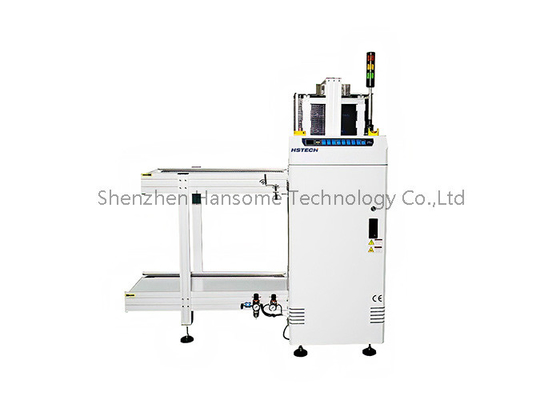

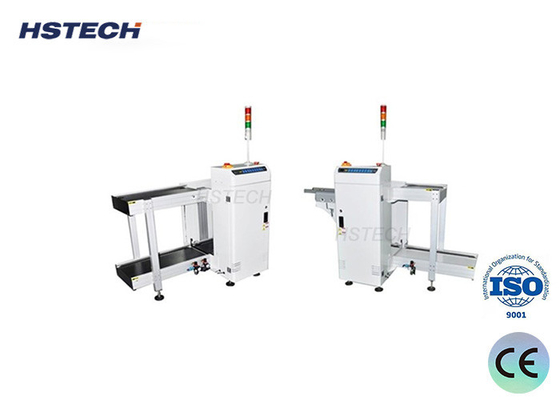

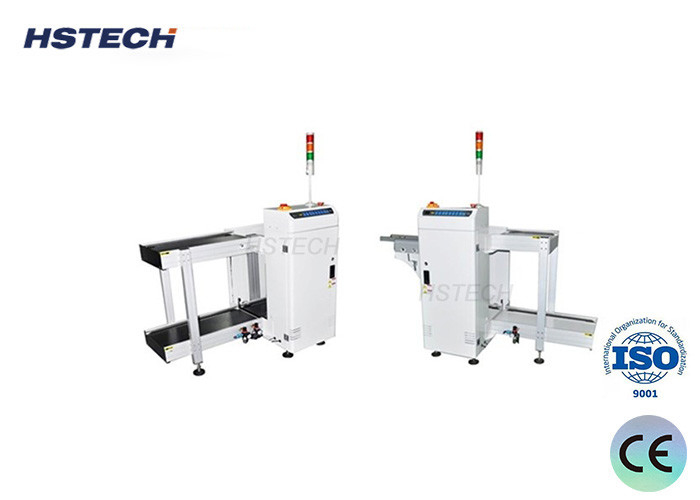

Clementi pneumatici superiori e inferiori caricatore PCB per la garanzia di non rottura

Marchio:	HSTECH
Numero di modello:	HS-LD330
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	200 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Product name:

Multiple magazine PCB Loader

Other name:

SMT board loading machine

Power supply:

AC110V/220V,50/60Hz

Air pressure:

4-6 bar

PCB thickness:

Min 0.4mm

Pitch selection:

10-40mm

Conveyor speed:

0.5-20M/min or customized

Communication:

SMEMA

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

200 serie al mese

Descrizione del prodotto

Alta efficienza SMEMA Signal PCB Loader Handling Machine

Introduzione

PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rackQuesta macchina adotta sistema di microcontrollo con vite a sfera, l'intera macchina funziona in modo stabile e trasmette con precisione.che è intuitivo e facile da usare. È adatto per il trasporto ripetuto di circuiti stampati a una o due facce, che riduce notevolmente i costi di manodopera e fornisce efficienza.

Applicazione

Questa unità è utilizzata per caricare i PCB e trasportarli sulla linea di produzione SMT.

Caratteristiche

1, progettazione del modulo.

2Stabilità migliorata da un design robusto.

3Test del braccio di progettazione economica.

4, pinze pneumatiche in alto e in basso per fissare il ripostiglio del magazzino.

5, nessuna garanzia di rottura del PCB durante il carico e lo scarico.

6Compatibile con SMEMA.

Specificità

Nome del prodotto	Macchina di caricamento PCB
Altezza di trasporto	910±30 mm
Tempo di caricamento del PCB	Circa 6 secondi.
Tempo di sostituzione del caricatore	Circa 30 secondi.
Direzione del trasporto	L~R, o R~L
Operazione	Operazione frontale
Lato fisso del binario	Lato anteriore ((o specificare)
Fornitore di alimentazione	220V,50/60Hz,± 10%
Pressione dell'aria	4-6bar
Spessore del PCB	Min 0,4 mm
Quantità di magazzino	Lato superiore: 1 pc, lato inferiore: 2 pc
Selezione del tono	1-4 ((10 mm di passo)
Velocità del trasportatore	0.5-20M/min o su misura
Segnale	SMEMA

Selezione del modello

Modello	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Dimensione della macchina	14008001200 mm	16508801200 mm	18009401200 mm	180010101200 mm
Dimensione del magazzino	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Peso	140 kg	180 kg	220 kg	260 kg

Attenzione!
1. spegnere l'apparecchiatura o assicurarsi che il tavolo di sollevamento si posizioni prima di iniziare il funzionamento automatico per la prima volta.
2Tenere la testa e le mani lontane dalla macchina durante il funzionamento.
3- Olio l'asse ottico e pulire i detriti sulle luci componente sulla catena.

Clementi pneumatici superiori e inferiori caricatore PCB per la garanzia di non rottura 0

Bottone di controllo e scatola elettrica

Clementi pneumatici superiori e inferiori caricatore PCB per la garanzia di non rottura 1

Riguardo all'imballaggio
