Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-SZ350 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacco in legno |
Tempi di consegna: | 15~20 giorni lavorativi |
Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 200 serie al mese |
Nome del prodotto: | Trasportatore di giro del PWB | Dimensione adatta del PWB: | 50*50~450*350mm |
---|---|---|---|
Fornitore di energia: | AC100-230V | PLC: | Panasonic |
Sensore: | MALATO | Controllo: | Schermata tattile |
Dimensione: | L220*W130*H315 | Grado di giro: | 90 gradi, 180degree, 270degree |
Segnale: | SMEMA |

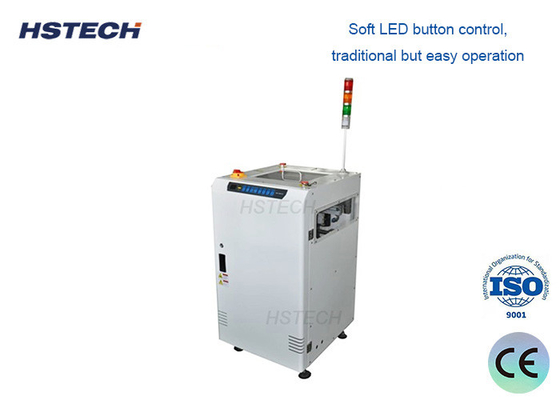

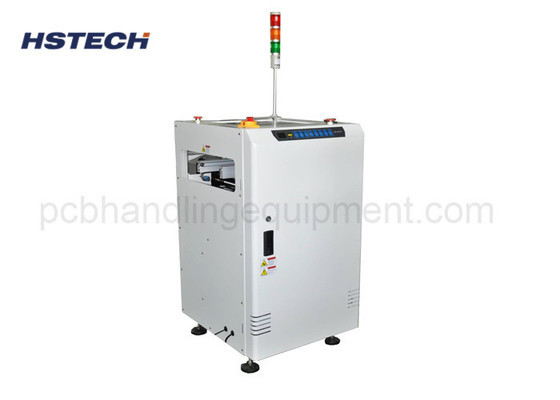

Dispositivi per la manipolazione dei PCB a schermo tattile 90 180 270 gradi
Introdurre
principio di funzionamento
The trolley docks with the host machine and connects the PCB and puts it in place → the track retracts into place → 90 degrees rotates accurately into place → the track extends forward and is in place → the board is taken out and completed → the track is retracted and in place → 90 degree rotation → the track is extended and in place to wait for the connection plate.
I vari modelli non standard possono essere personalizzati in base agli utenti ¢ PCB di diverse dimensioni e esigenze speciali;
I motivi della scelta: la direzione del flusso del PCB deve essere modificata, filtrata e deviata, e due linee fuse in una sola.Questa attrezzatura è un' attrezzatura puramente automatizzata progettata per risparmiare manodopera e ridurre i costi di produzione.
■ Adatto per l'attracco automatico a 90 gradi di varie linee di produzione SMT, DIP o di assemblaggio.
Questa macchina ha due modalità: pass-through e rotazione.La conversione con un solo clic e la conversione tra le due modalità sono molto convenienti e possono essere facilmente realizzati semplicemente operando sull'interfaccia uomo-macchinaLe funzioni di passaggio e di angolo possono anche essere utilizzate per selezionare contemporaneamente i prodotti NG e OK.
L'utilizzo di componenti pneumatici di marca internazionale e di strutture ragionevoli consentono di prolungare notevolmente i componenti della macchina e la durata complessiva di servizio.
L'impianto adotta un controllo PLC ad alte prestazioni, che presenta le caratteristiche di un funzionamento stabile e una maggiore capacità di interferenza anti-elettromagnetica.
L'interfaccia uomo-macchina a grande schermo, il dialogo uomo-macchina è molto conveniente e semplice e il monitoraggio dello stato durante la produzione è chiaro.
I motori a passo sono dotati di una grande ripetibilità e non presentano errori di sovrapposizione.
l The entire machine frame adopts δ2MM cold-rolled steel plate laser processing + CNC stamping + carbon dioxide protection welding + plastic spraying process + fine assembly process to create high-quality production equipment.
L standard dotato di segnale standard del settore: SMEMA, che può essere operato online e automaticamente con altre apparecchiature;
Caratteristiche
1. progettazione chiusa con limitatore di coppia integrato garantire un livello elevato
di sicurezza.
2Il coperchio superiore della cassaforte può essere aperto per ogni accesso all'hardware durante il processo.
Manutenzione.
3Usa il pulsante di controllo.
4. rotazione liscia e precisa.
5- Minimizzare la distanza di trasferimento tra i trasportatori.
6I flussi di traffico dei PCB possono essere personalizzati.
7. regolazione della larghezza liscia e parallela ((viti di piombo).
8.SMEMA compatibile.
Specificità
Funzione | Questa unità viene utilizzata per reindirizzare la direzione del flusso dei PCB sulla linea di produzione ((90°, 180°, o 270°) |
Altezza di trasporto | 910±20 mm |
Direzione del trasporto | L~R, o R~L |
Tempo di ciclo | Circa 5 secondi. |
Lato fisso del binario | Lato anteriore |
Fornitore di alimentazione | AC100-230V,50/60Hz, singola fase |
Pressione dell'aria | 4-6bar |
Consumo d'aria | Max 10L/min |
Spessore del PCB | Min 0,4 mm |
Segnale | SMEMA |
Modello | HS-SZ350 | HS-SZ460 |
Lunghezza efficiente del PCB | 50*50~450*350 mm | 50*50~550*460 mm |
Dimensione della macchina | 700*750*1200 mm | 840*890*1200 mm |
Peso | 150 kg | 180 kg |
Dettagli del prodotto
