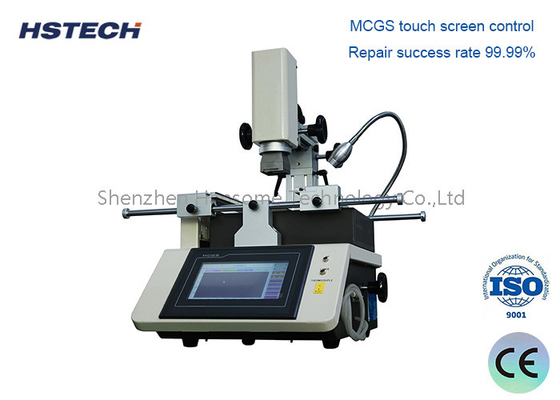

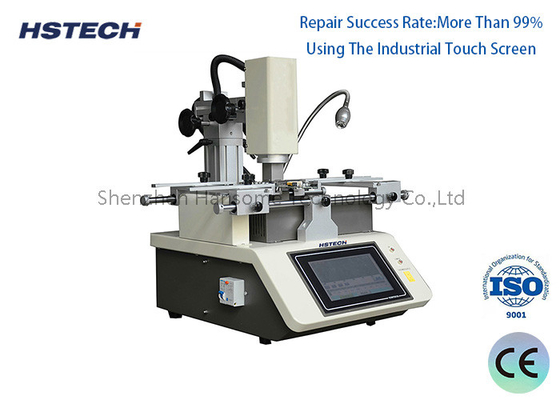

Sistema di allineamento dei colori CCD di alta precisione del motore a gradina per il rielaborazione BGA del telefono cellulare

Marchio:	HSTECH
Numero di modello:	HS-700
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Telefono cellulare BGA Rework Station

Garanzia:

1 anno

Controllo:

Dispositivo touch

PLC:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Leghe di alluminio

Condizione:

nuovo

Spessore:

0.3 - 5 mm

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

Colore:

argento

Sistema di controllo:

PLC

OEM/ODM:

Disponibile

Potenza totale:

2600w

Fornitore di alimentazione:

AC220V

Pressione dell'aria:

4-6 bar

Montaggio dell'accuratezza:

± 0,01 mm

Tipo:

Automazione

Peso:

30 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Sistema di allineamento dei colori CCD di alta precisione del motore a passo per il rielaborazione del telefono cellulare BGA

Introduzione

La stazione di rielaborazione BGA è suddivisa in allineamento ottico e allineamento non ottico, allineamento ottico attraverso il modulo ottico utilizzando un'immagine a prisma diviso;allineamento non ottico è attraverso l'occhio nudo sarà BGA in base alla linea del pannello PCB silkscreen e allineamento punto, al fine di realizzare il riallineamento.

Specificità

Telefono cellulare BGA Rework Station	Modello:HS-700
Fornitore di energia	AC 100V / 220V ± 10% 50/60Hz
Potenza totale	2600W
Potenza di riscaldamento	Caldaio superiore 1200W (max), caldaio inferiore 1200W (max)
Materiale elettrico	Motore di guida + controllore di temperatura intelligente + touch screen a colori
Controllo della temperatura	sensore K ad alta precisione + controllo a circuito chiuso + termoregulatore indipendente (la precisione può raggiungere ±1°C)
Sensore	1pc
Percorso di localizzazione	supporto per PCB a forma di V + apparecchio universale esterno + luce laser per il centraggio e il posizionamento
Dimensione globale	L450mmW470mmH670mm
Dimensione del PCB	Max 140 mm160 mm Min 5 mm5 mm
Dimensione BGA	Max 50 mm50 mm Min 1 mm1 mm
Spessore del PCB applicabile	0.3 - 5 mm
Precisione di montaggio	± 0,01 mm
Peso della macchina	30 kg
Peso del chip di montaggio	150 g
Modi di lavoro	Quinto: semiautomatico/manuale/scansione/montaggio/saldatura
Utilizzo Riparazione	chip / scheda madre del telefono ecc.

Caratteristiche

1. 5 modalità di lavoro

2. 15'HD monitor LCD

3. 7'HD touch screen a colori

4. motore a passo

5Sistema di allineamento ottico a colori CCD

6.precisione della temperatura entro ±1°C

7.Precisione di montaggio entro ± 0,01 mm

8. Tasso di successo della riparazione: 99% +

9Ricerca e sviluppo indipendenti di controllo a singolo chip

BGA Rework Workstation (BGA Rework Station) è l'attrezzatura di saldatura per la riparazione di pacchetti BGA.localizzando le diverse dimensioni degli originali BGA, saldatura e smontaggio funzionamento intelligente delle attrezzature può migliorare efficacemente la produttività del tasso di riparazione e ridurre notevolmente i costi.

Riguardo all'imballaggio

PROFILO dell'Azienda

Shenzhen Hansome Technology Co.,Ltd ((HSTECH) è un produttore professionale di apparecchiature per la movimentazione di schede SMT (caricatore, scaricatore, tampone, trasportatore, ecc.)Siamo un'impresa ad alta tecnologia con diritti di proprietà intellettuale indipendentiLa società si occupa principalmente di ricerca e sviluppo, produzione e vendita di apparecchiature per la movimentazione di schede della linea di produzione sMT/THT.si affida all'alta tecnologia e fa del suo meglio per fornire ai nostri clienti una gestione delle tavole altamente efficiente e affidabileAllo stesso tempo, il nostro team di ingegneri esperto capisce sempre la direzione di sviluppo della fabbrica intelligente, aggiorna i prodotti e la tecnica in base alla domanda del mercato,La ricerca di un prodotto sempre più automatizzato ed economicamente conveniente, facciamo anche l'OEM basandosi su diverse esigenze del nostro cliente.
