Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE,ISO |
Numero di modello: | HS-S331R/HS-DS331R |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio in legno, con schiuma |
Tempi di consegna: | 15~20 giorni del lavoro |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 50 serie al mese |
Nome del prodotto: | Macchine di saldatura da scrivania | Asse: | asse 4 |
---|---|---|---|
Piattaforma: | Doppio | Programmazione: | Manuale con la scatola d'istruzione |
Motore: | Motore passo a passo | guida lineare: | marca Hiwin |
Voltaggio: | AC110V/220V | Garanzia: | 1 anno |
Evidenziare: | Robot di saldatura automatico a doppia testa di saldatura,Robot di saldatura automatico a doppia piattaforma,Robot di saldatura automatica a 4 assi |

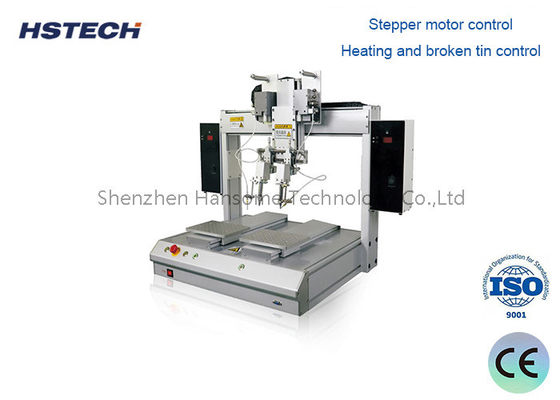

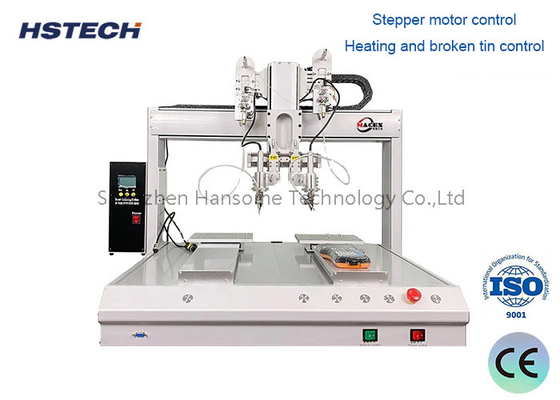

Doppia piattaforma doppia testa di saldatura 4asse robot di saldatura automatico con movimento di rotazione X/Y/Z e R
Introdurre
La saldatrice è un apparecchio meccanico dotato di una grande finestra trasparente che consente di osservare l'intero processo di saldatura.Svolge un ruolo molto importante nello sviluppo dei prodotti e nell'ottimizzazione della curva di processoIl controllo della temperatura adotta un controllore intelligente intuitivo ad alta precisione con controllo di curva perfetta programmabile, controllo della temperatura preciso, impostazione dei parametri semplice e facile funzionamento.Può completare la saldatura di schede PCB a singolo e a doppio lato in tutte le forme di pacchetto come CHIP, SOP, PLCC, QFP, BGA, ecc.
La macchina di saldatura cambia la pratica delle macchine di saldatura che possono solo fare affidamento sul raffreddamento naturale o tirando fuori la scheda PCB per il raffreddamento al di fuori della macchina di saldatura.Rende la curva di processo di saldatura reflow più perfetta ed evita danni al dispositivo di montaggio superficiale e problemi di spostamento di saldatura.
Caratteristiche
1, è 4Axis di lavoro, X / Y / Z e R movimento di rotazione, raggiungere molti angolo scopo di saldatura.
2, la macchina ha funzione di pulizia automatica, il saldatore / punta senza azoto, molto sicurezza e protezione dell'ambiente,
3, guida lineare di marca taiwanese Hiwin utilizzata nel sistema di movimento della macchina, alta precisione e alta precisione.
4, utilizzando una scheda di controllo molto matura per rendere il sistema di controllo della macchina, disponibile anche per l'utilizzo di PLC.
5, Utilizzare la testa di ferro come punto base per allineare la posizione chiave del prodotto, premere il tasto di inserimento, il programma genererà automaticamente questo punto nel sistema,quindi impostare i dati sul punto e così via.
6. Utilizzando un motore passo a passo ad alta precisione e un sistema guidato da cintura di sincronizzazione e algoritmi avanzati di controllo del movimento per migliorare efficacemente la precisione e la ripetibilità del posizionamento del movimento.
7, la macchina con funzione di pulizia automatica, che può rendere la lavorazione della saldatura più stabile, e prolungare la durata del ferro di saldatura.
8, con il pendente didattico LCD portatile, la programmazione è semplice, di alta precisione e facile da imparare.
Specificità
Modello | HS-S331R/HS-DS331R |
Voltaggio | AC110V/220V,50/60Hz |
Intervallo di lavoro X/Y/Z | 300*300*100 mm |
Asse R | 360 gradi |
X/Y/Z velocità di movimento | massimo 300 mm/s |
Sistema di propulsione | Motore passo a passo, cintura cronometrante |
Guida lineare | Guida ad alta precisione di Taiwan |
Precisione di ripetizione | ± 0,02 mm |
Programmazione | Pendente di insegnamento |
Sistema di controllo | Pannello di controllo |
Immagazzinamento dei programmi |
Può memorizzare un migliaio di set di dati di elaborazione e un singolo
file di elaborazione può occupare fino a 3M spazio di archiviazione
(cinquemila punti di elaborazione)
|
Spazio di archiviazione dei file |
Scatola portatile 256M, scheda offline 32M, singolo file di elaborazione fino a
Spazio di archiviazione 3M (100.000 punti di elaborazione)
|
Documento di supporto | CAD, CorelDRAW |
Pulizia di stagno | Pulizia dell'aria/pneumatica |
Interfaccia esterna | USB+RS232 |
Metodo di saldatura | Saldatura a punta/sospirazione |
Peso | 48 kg |
Dimensione della macchina | 520*585*800 mm |
Classificazione
Macchine di saldatura automatiche
La saldatrice automatica è completamente regolabile in tre dimensioni, in modo che il ferro di saldatura e il filo di stagno non richiedono le mani di un falso operatore.e le braccia possono essere regolati in qualsiasi posizione di saldatura si desidera. Sistema di alimentazione automatico di stagno: basta premere leggermente l'interruttore del piede, e il filo di stagno verrà esteso automaticamente alla punta del saldatore a velocità e quantità costanti.
Macchine per la saldatura ad aria calda
La macchina di saldatura ad aria calda adotta un design antistatico in metallo altamente affidabile, che rende più sicuri i componenti sensibili alla saldatura.e qualsiasi regolazione del condotto di alimentazione dell'acciaio. L'approvvigionamento di stagno è facile da controllare. I principianti possono risparmiare il 50% della manodopera in due ore se sono abili.Questa macchina da saldatura è particolarmente adatta per la saldatura e il collegamento di vari connettori elettronici, spine per cavi video e audio, cavi per cuffie, cavi per dati per computer, piccole schede di circuito e piccoli componenti elettronici nel mezzo della cintura. .
Macchine per la saldatura a reflusso senza piombo
La sostituzione della saldatura a piombo è la tendenza di sviluppo delle attrezzature nell'industria elettronica.progettazione ergonomica, adatto per la saldatura di componenti SMT e plug-in, e soddisfa i requisiti dei lavoratori di saldatura senza piombo.Sistema operativo WIN95/98 in cinese e inglese, dialogo uomo-computer conveniente e interfaccia amichevole.
