| Luogo di origine: | CINESE |
| Marca: | HSTECH |
| Certificazione: | CE |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno |
| Tempi di consegna: | 10~14 giorni del lavoro |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 200 set al mese |
| Nome del prodotto: | Discaricatore a doppia traccia | Garanzia: | 1 anno |
|---|---|---|---|
| Controllo: | Schermata tattile | PLC: | Mitsubishi |
| Marchio del relè: | Schneider | Interruttore optoelettronica: | OMRON |
| Materiale: | Leghe di alluminio | Applicazione: | Assemblea elettronica |
| sistema di controllo: | PLC | Consumo di energia: | 200 W |

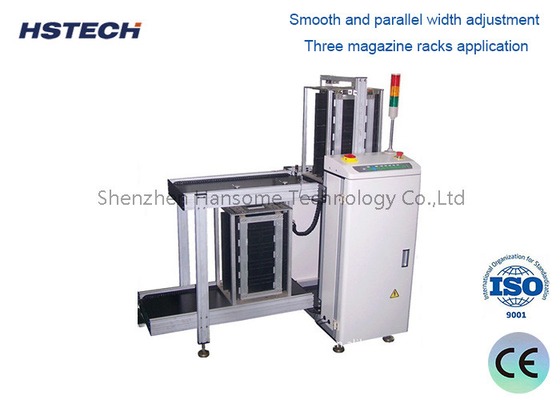

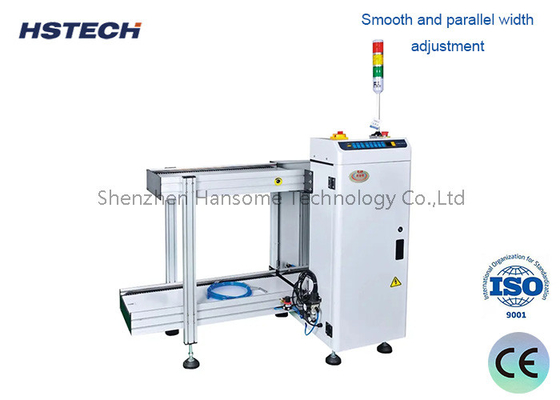

Sistema di controllo PLC touch screen Equipaggiamento per la gestione del scaricatore PCB con capacità di caricamento di 6 magazzini
La macchina di caricamento SMT è un tipo di attrezzatura di produzione necessaria per la produzione e la lavorazione di prodotti elettronici SMT.La sua funzione principale è quella di posizionare la scheda PCB non montata nella macchina di carico SMT e inviare automaticamente la scheda alla macchina di aspirazionePoi la macchina di aspirazione posiziona automaticamente il PCB sul binario della macchina di stampa della pasta di saldatura e lo invia alla macchina di stampa della pasta di saldatura.
1Accendi l'alimentazione.
2- regolare la larghezza della rotaia guida fino a farla corrispondere alla larghezza della scheda PCB da produrre.
2. Impostazione del numero di passaggi di alimentazione della tavola e della posizione del punto di uscita della tavola (deve essere in stato manuale e la piattaforma di sollevamento è nella posizione limite inferiore):
1. Impostazione della distanza di passo: premere il pulsante per selezionare il passo 1 2 3 4
2- Adeguamento della tavola:
3- regolare manualmente la barra di spinta nel mezzo del PCB da produrre.
4. Confirmare che la macchina può alimentare la scheda senza intoppi (la posizione del punto di uscita della scheda)
5. Premere il tasto automatico (passare a automatico)
6. Premere il pulsante di ripristino (la piattaforma di sollevamento scende automaticamente al punto limite inferiore e poi sale alla posizione del primo punto di rilascio della piastra)
7.Stato automatico
1Sistema di controllo PLC
2, Progettazione di binari e piattaforme di sollevamento doppia
3Capacità di caricamento di 6 caricatori
4, circuito di gas progettato per trasmettere PCB senza intoppi e in modo stabile
5, Standard SMEMA
| Tipo | DU-250 | DU-300 | DU-400 | DU-500 |
| Fornitore di energia | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| Fornitura di aria | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 | 5 kgf/C M2 |
| Dimensione del PCB ((mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| Direzione del PCB | sinistra a destra o destra a sinistra | sinistra a destra o destra a sinistra | sinistra a destra o destra a sinistra | sinistra a destra o destra a sinistra |
| Dimensione della busta (mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Passaggio di passo (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Altezza di trasporto ((mm) | 900 ± 20 | 900 ± 20 | 900 ± 20 | 900 ± 20 |
| Velocità di trasmissione | 6 m/s | 10 m/s | 10 m/s | 10 m/s |
| Potenza del motore principale | 440 W | 440 W | 440 W | 440 W |
| Dimensione della macchina ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Peso ((kg) | 320 | 350 | 380 | 410 |
Imballaggio del prodotto:
