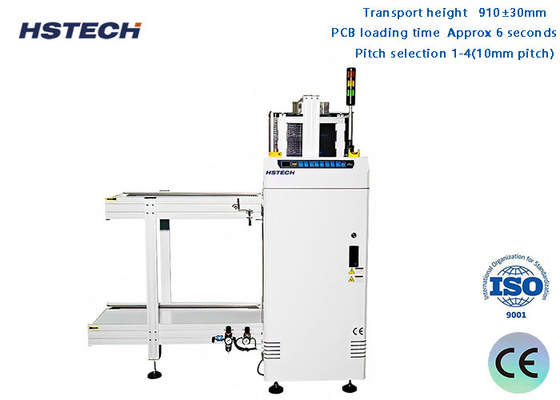

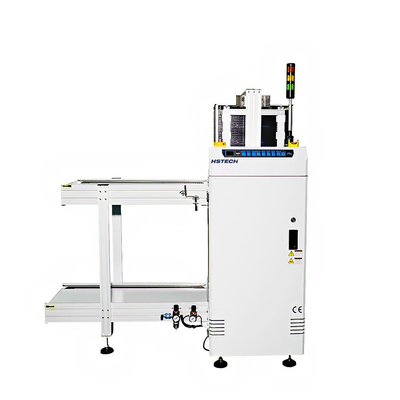

Progettazione economica Modulo di prova del braccio Progettazione regolazione della larghezza liscia e parallela del caricatore di riviste PCB

Marchio:	HSTECH
Numero di modello:	HS-LD250
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	D/P, T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	200 serie al mese

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Caricatore della rivista del PWB

Altezza di trasporto:

910±20mm

Direzione del trasporto:

L~R, o R~L

Orario di raccolta:

Circa 20 secondi.

Cambiamento della rivista col passare del tempo:

Circa 30 secondi.

Lato fisso della pista:

facciata frontale

Spessore del PCB:

Min 0,6 mm

Selezione del tono:

1-4 ((10 mm di passo)

Fornitore di alimentazione:

220V,50/60Hz,± 10%

Potenza:

0.05kw

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

200 serie al mese

Descrizione del prodotto

Caratteristiche

1, progettazione del modulo.

2Stabilità migliorata da un design robusto.

3Test del braccio di progettazione economica.

4, regolazione della larghezza liscia e parallela.

5, tre scaffali di magazzino applicazione.

6, pinze pneumatiche in alto e in basso per fissare il ripostiglio del magazzino.

7, nessuna garanzia di rottura del PCB durante il carico e lo scarico.

8Compatibile con SMEMA.

Informazioni tecniche

Funzione	Questa unità è utilizzata per caricare i PCB e trasportarli sulla linea di produzione SMT.
Altezza di trasporto	910±30 mm
Tempo di caricamento del PCB	Circa 6 secondi.
Tempo di sostituzione del caricatore	Circa 30 secondi.
Direzione del trasporto	L~R, o R~L
Operazione	Operazione frontale
Lato fisso del binario	Lato anteriore ((o specificare)
Fornitore di alimentazione	220V,50/60Hz,±10%
Pressione dell'aria	4-6bar
Spessore del PCB	Min 0,4 mm
Quantità di magazzino	Lato superiore: 1 pc, lato inferiore: 2 pc
Selezione del tono	1-4 ((10 mm di passo)
Velocità del trasportatore	0.5-20M/min o su misura
Segnale	SMEMA

Specificità

Modello	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Dimensione della macchina	14008001200 mm	16508801200 mm	18009401200 mm	180010101200 mm
Dimensione del magazzino	355320563 mm	460400563 mm	535460570 mm	535530570 mm
Peso	140 kg	180 kg	220 kg	260 kg
