Macchina inverter per PCB con cinghia ESD flessibile a rotazione di 180 gradi da 7 mm con display a 3 colori

Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Nome della produzione:

Macchina per l'inverter PCB

Alimentazione elettrica:

AC100-230V, singola fase, max300A

Interruttore optoelettronica:

OMRON

Regolazione dell'altezza:

Piedi di tazza

Display:

schermo a colori 3

Garanzia:

1 anno

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Evidenziare:

Macchina inverter PCB a 180 gradi con fatturato flessibile

Attrezzatura per la movimentazione di PCB con cintura ESD da 7 mm

Macchina per il fatturato di PCB con display a 3 colori

Descrizione del prodotto

Flessibile rotazione 180 gradi ESD 7mm cintura PCB inverter macchina con display a 3 colori

Questa macchina automatizzata per l'inverter di PCB esegue una rotazione di 180 gradi per consentire l'elaborazione a doppio lato del PCB con precisione e sicurezza.garantisce un'efficiente integrazione della linea di produzione.

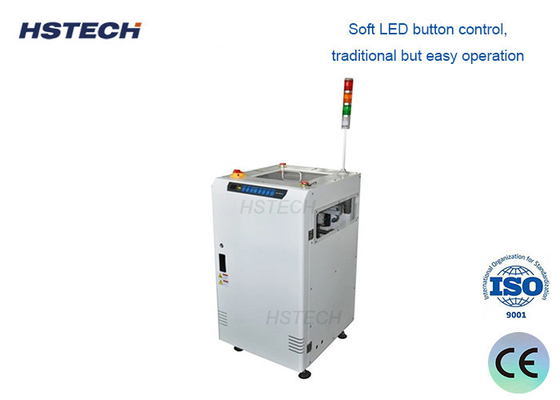

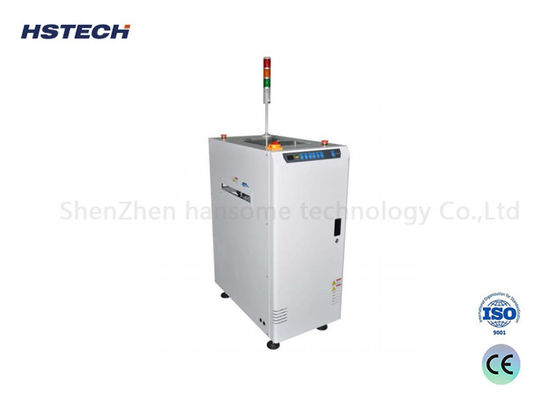

Visualizzazione della macchina

La macchina per l'inverter PCB è un dispositivo automatizzato di movimentazione dei materiali progettato pere rigirare con precisione i PCB a 180 gradi dall'orientamento anteriore verso l'alto a quello posteriore verso l'alto (o viceversa) per una completa lavorazione a doppio lato.

Applicazioni principali

Processing PCB a doppio lato: consente operazioni complete di SMT e linea di assemblaggio per entrambi i lati delle schede di circuito
Integrazione dei processi: collega le apparecchiature che richiedono diversi orientamenti dei PCB all'interno delle linee di produzione
Controllo della qualità: facilita l'ispezione, il collaudo e il rifacimento delle superfici di fondo dei PCB
Funzionamento automatizzato: elimina i rischi di manipolazione manuale, inclusi danni elettrostatici, impatti fisici e contaminazione

Caratteristiche chiave

rotazione a 180 gradi del PCB per la produzione a doppio lato
Capacità di selezione del passo in 4 posizioni
Controllo touch screen con PLC MITSUBISHI
Sistema di visualizzazione della luce di stato a 3 colori
Moduli di guida lineare ad alta precisione
Flessibile rotazione con integrazione a vite a sfera per un collegamento agevole dell'apparecchiatura
La costruzione in acciaio inossidabile completo per la durata e la lunga durata
Compatibilità delle comunicazioni SMEMA

Specifiche tecniche

Specificità	Dettagli
Funzione della macchina	Inversione del PCB a 180 gradi
Fornitore di energia	AC100-230V, monofase, 50/60Hz
Cintura di trasporto	cintura ESD da 7 mm
Intervallo di dimensioni del PCB	(50×50) - (500×460) mm
Fornitura di aria	4-6 bar, massimo 10L/min
Altezza di trasporto	900 ± 20 mm
Direzione del trasporto	Sinistra-destra o destra-sinistra (facoltativo)
Spessore del PCB	Minimo 0,4 mm
Alti/bassi gradi	1-4 (10 mm di passo)
Tempo di ciclo	Circa 20 secondi.
Comunicazione	SMEMA
Dimensioni della macchina	600 × 900 × 1200 mm
Peso	140 kg

Principali vantaggi

Automazione migliorata:Consente operazioni di produzione completamente automatizzate e continue 24 ore su 24, 7 giorni su 7.
Assicurazione della qualità:Eliminano graffi, gocce, piegature e danni elettrostatici dovuti alla manipolazione manuale
Maggiore efficienza:Velocità di rotazione significativamente più elevata rispetto al funzionamento manuale
Ottimizzazione dello spazio:Progettazione compatta per un impianto di produzione efficiente
Flessibilità di produzione:Funzionamento programmabile per un facile adattamento alle diverse esigenze del prodotto
