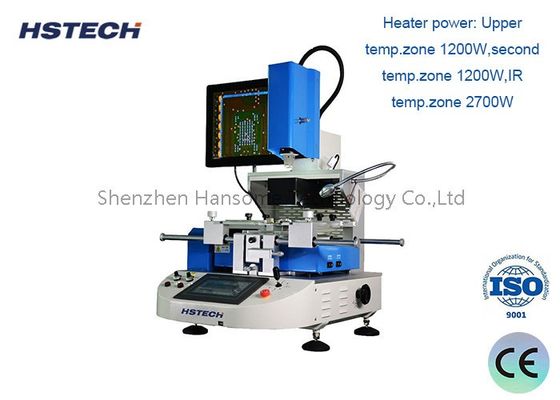

Controllo a doppia oscillazione 4-6bar Pressione dell'aria BGA Rework Station con accuratezza di montaggio di ±0,01 mm per l'assemblaggio elettronico

Marchio:	HSTECH
Numero di modello:	HS-800
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Stazione di rilavorazione BGA

Garanzia:

1 anno

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Lega di alluminio

Condizione:

Nuovo

Applicazione:

Assemblea elettronica

OEM/ODM:

disponibile

Pressione dell'aria:

4-6 bar

Velocità:

200-300 pezzi/min

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Controllo a doppia oscillazione BGA Rework Station

Macchina per la riparazione di chip BGA a pressione di aria da 4-6 bar

Attrezzatura per la movimentazione di PCB con precisione di montaggio di ± 0

Descrizione del prodotto

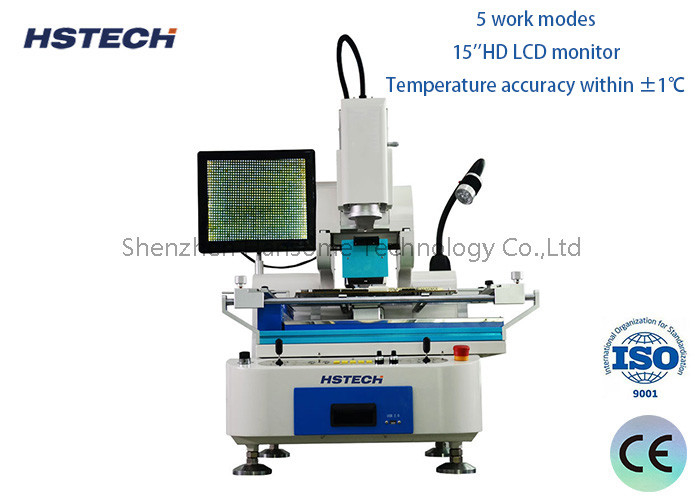

Controllo a doppia oscillazione 4-6bar BGA Rework Station per l'assemblaggio elettronico

Una stazione specializzata di rilavoro BGA progettata per la riparazione e il rilavoro dei componenti di Ball Grid Array (BGA) su circuiti stampati (PCB).Questa attrezzatura essenziale consente ai tecnici di sostituire o riparare i BGA senza danneggiare il PCB o i componenti circostanti negli ambienti di produzione e riparazione dell'elettronica.

Caratteristiche chiave

Disegno integrato della testa dell'aria calda e della testa di montaggio con funzioni di saldatura e dissaldatura automatiche
I riscaldatori superiori utilizzano un sistema di aria calda per un riscaldamento più veloce, una distribuzione uniforme della temperatura e un raffreddamento rapido (temperatura: 50-80°C)
Tre apparecchi di riscaldamento indipendenti con movimento automatico sincronizzato degli apparecchi di riscaldamento superiore e inferiore
Lo slider ad alta precisione garantisce l'allineamento accurato del montaggio BGA e PCB
Materiali di riscaldamento di qualità superiore importati dalla Germania per la tavola di preriscaldamento inferiore
Movimento integrato del tavolo di preriscaldamento, del dispositivo di fissaggio e del sistema di raffreddamento nell'asse X
Movimento automatico dell'asse X e Y a motore per un allineamento più rapido
Controllo a doppia oscillazione per apparecchiature fotografiche e piattaforme di riscaldamento che garantiscono un allineamento preciso
Pompa a vuoto integrata a rotazione a 360° con ugello di aspirazione di montaggio regolabile
Determinazione automatica dell'altezza di raccolta e di montaggio BGA con controllo della pressione
Sistema di visione ottica a colori ad alta risoluzione con capacità di divisione della visione, zoom e autofocus
Controllo della temperatura a 10 segmenti con memorizzazione di profili di temperatura multipli
Dispositivi per il controllo delle emissioni di carbonio
Cinque porte di termocoppia per il monitoraggio della temperatura multipunto in tempo reale
Display di funzionamento solido per un controllo della temperatura affidabile

Specifiche tecniche

Modello	HS-800
Potenza di riscaldamento	Caldaio superiore 1200W (Max), caldaio inferiore 1200W (Max)
Pre riscaldamento a fondo	IR 5000W
Controllo della temperatura	Termocoppia di tipo K, controllo a circuito chiuso
Metodo di localizzazione	Fuoco esterno o di localizzazione
Dimensioni generali	L970 mm × W700 mm × H830 mm
Dimensione del PCB	W650 mm × D610 mm
Intervallo di dimensioni BGA	Max 80 mm × 80 mm, Min 1 mm × 1 mm
Spessore del PCB	0.3 - 5 mm
Accuratezza crescente	± 0,01 mm
Peso della macchina	140 kg

Applicazioni

Adatti per telefoni cellulari, hard disk, tastiere, giocattoli elettronici, computer, lettori DVD, materie plastiche, elettrodomestici, apparecchiature di comunicazione, motori, tablet, notebook,apparecchi fotografici digitali, telecomandi, walkie-talkie e varie applicazioni di elaborazione elettronica.

Benefici operativi

Precisione e precisione:Consente la rimozione e il posizionamento accurati dei componenti BGA, riducendo al minimo il rischio di danni ai PCB
Riparazioni convenienti:Prolunga la durata del PCB grazie alle capacità di riparazione, riducendo i costi di sostituzione
Flusso di lavoro migliorato:Semplifica i processi di riparazione per una risposta più rapida negli ambienti di produzione e riparazione
Controllo della qualità migliorato:Garantisce una corretta saldatura e allineamento dei componenti per una maggiore affidabilità del prodotto
