Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-FS5331R |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacco in legno |
Tempi di consegna: | 7~9 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 set al mese |
Nome del prodotto: | Robot automatico di saldatura a terra | Corpo della macchina: | Struttura metallica |
---|---|---|---|
Latta del ferro: | Non sposato | Piattaforma: | Doppia piattaforma di funzionamento di Y |
guida lineare: | HIWIN | Utilizzatori: | PWB Soldeing, saldatura, saldatura del circuito |

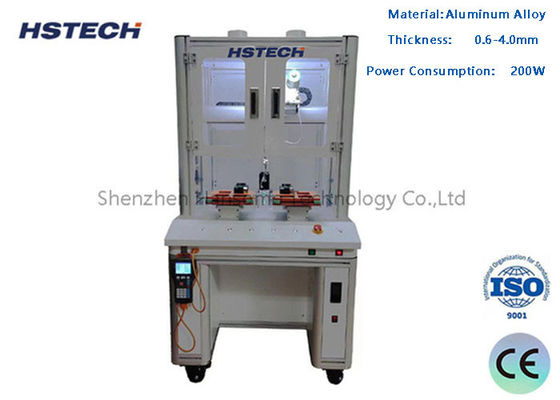

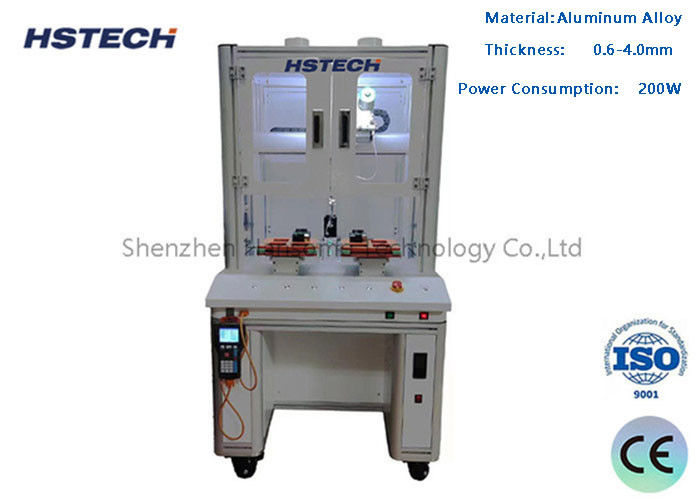

Struttura metallica resistente 5 assi Robot di saldatura automatico a terra
Introduzione:
Questo modello di macchina di saldatura automatica è il modello di robot di saldatura in piedi, diverso dalla macchina di saldatura da tavolo, è un robot di saldatura più conveniente e flessibile.Questa macchina adotta il sistema di lavoro a 5 assi, con doppia piattaforma di saldatura, singolo saldatore/punto
La macchina è adatta per molti tipi di saldatura PCBA, unI robot di saldatura utentica sostituiscono la saldatura manuale per migliorare l'efficienza del lavoro e la qualità della saldatura.
Caratteristiche:
1, struttura metallica resistente corpo della macchina, modello a terra, doppia piattaforma.
2, 5 assi di lavoro, con asse di rotazione R.
3, 500*300*300mm distanza di percorrenza, la gamma di percorrenza può essere personalizzata secondo le esigenze del cliente.
4, singolo saldatore la gamma di movimento ha molte opzioni dipende dalla dimensione del prodotto, può anche essere personalizzato per doppio o triplo doppio saldatori.
5, supporta molti metodi di saldatura, saldatura a punti, saldatura a resistenza e altre funzioni.
6,Insegnare la programmazione pendente, impostazione manuale di tutti i punti di saldatura, anche supportare l'importazione di disegni CAD.
7, Utilizzando la guida lineare di alta qualità di Taiwan Hiwin brand, assicurare la precisione di movimento.
8, La macchina adotta motore passo a passo e controllo cintura di sincronizzazione.
Specificità:
Modello | HS-S5331R | HS-S6331R | |
Voltaggio | AC110V/220V,50/60Hz | ||
Intervallo di lavoro X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
Asse R | 360 gradi. | ||
X/Y/Z velocità di movimento | massimo 300 mm/s | ||
Sistema di propulsione | Motore passo a passo, cintura cronometrante | ||
Guida lineare | Guida ad alta precisione di Taiwan | ||
Precisione di ripetizione | ± 0,02 mm | ||
Programmazione | Pendente di insegnamento | ||
Sistema di controllo | Pannello di controllo | ||
Immagazzinamento dei programmi |
Può memorizzare un migliaio di set di dati di elaborazione e un singolo
file di elaborazione può occupare fino a 3M spazio di archiviazione
(cinquemila punti di elaborazione)
|
||
Spazio di archiviazione dei file |
Scatola portatile 256M, scheda offline 32M, singolo file di elaborazione fino a
Spazio di archiviazione 3M (100.000 punti di elaborazione)
|
||
Documento di supporto | CAD | ||
Pulizia di stagno | Pulizia dell'aria/pneumatica | ||
Interfaccia esterna | USB+RS232 | ||
Metodo di saldatura | Saldatura a punta/sospirazione | ||
Peso | 65kg | 70 kg | |
Dimensione della macchina | 715*585*800 mm | 815*685*800 mm |
Configurazione della macchina principale:
1, doppia saldatura Ferro, doppia piattaforma di lavoro in Y
2Programmatore di pendenti per insegnamento
3Controller di riscaldamento
4Controller di latta rotto
5, Fabbricazione della penna di saldatura
6, punta di saldatura
7, Componenti di stagno
8, scatola di pulizia
