| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-5331R |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno, con schiuma all'interno |
| Tempi di consegna: | 5 ~ 7 giorni lavorativi |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 200 pezzi al mese |
| Nome del prodotto: | saldatrice automatico 5Axis | Campo mobile: | 500x300x300x100 mm |
|---|---|---|---|
| Testa di saldatura: | Non sposato | Piattaforma: | Doppia piattaforma di funzionamento di Y |
| Voltaggio: | AC220V/110V | Specifica del filo di saldatura: | 0.6~1.0 mm |
| Utilizzatori: | PWB Soldeing, saldatura, saldatura del circuito |
Controllo del riscaldamento Macchina per robot di saldatura a PCB da 0,6 a 1,0 mm filo di saldatura compatibile con la macchina di saldatura automatica 5 assi
Introduzione

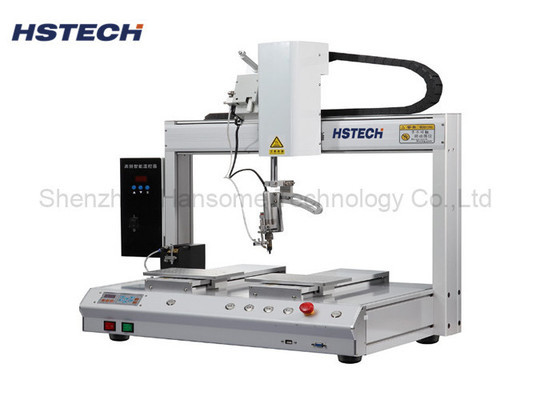

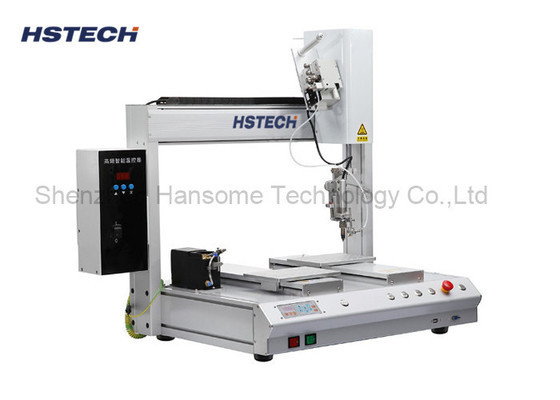

Questa macchina di saldatura automatica è una singola testa di saldatura a rotazione doppia macchina di piattaforma Y, gamma di movimento 500x300x300x100mm, gamma di movimento dell'asse X può anche estendersi a 600mm,la macchina è utilizzata in fabbrica di elettronica, per sostituire il tradizionale processo di saldatura manuale.
È particolarmente adatto per schede di circuito misto, componenti sensibili al calore e dispositivi sensibili nel processo di back-end SMT, ampiamente utilizzato anche nel filo di saldatura per PCB, nella presa del caricabatterie, nella saldatura,spina del connettore, terminale a corrente continua, saldatura a strisce a LED e altri campi.
Specificità
| Modello | HS-S5331R | HS-S6331R | |
| Voltaggio | AC110V/220V,50/60Hz | ||
| Intervallo di lavoro X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
| Asse R | 360 gradi. | ||
| X/Y/Z velocità di movimento | massimo 300 mm/s | ||

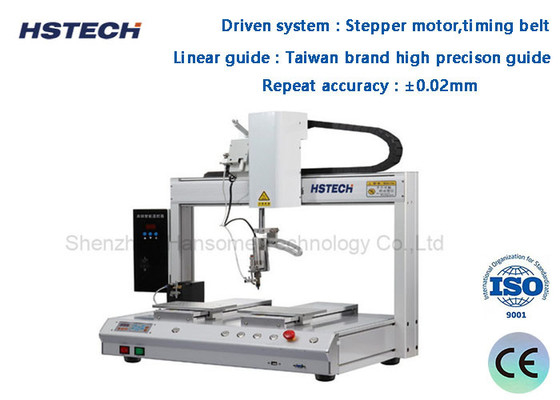

| Sistema di propulsione | Motore passo a passo, cintura cronometrante | ||
| Guida lineare | Guida ad alta precisione di Taiwan | ||
| Precisione di ripetizione | ± 0,02 mm | ||
| Programmazione | Pendente di insegnamento | ||
| Sistema di controllo | Pannello di controllo | ||
| Immagazzinamento dei programmi | Può memorizzare un migliaio di set di dati di elaborazione e un singolo file di elaborazione può occupare fino a 3M spazio di archiviazione (cinquemila punti di elaborazione) | ||
| Spazio di archiviazione dei file | Scatola portatile 256M, scheda offline 32M, singolo file di elaborazione fino a Spazio di archiviazione 3M (100.000 punti di elaborazione) | ||
| Documento di supporto | CAD, CorelDRAW | ||
| Pulizia di stagno | Pulizia dell'aria/pneumatica | ||
| Interfaccia esterna | USB+RS232 | ||
| Metodo di saldatura | Saldatura a punta/sospirazione | ||
| Peso | 65 kg | 70 kg | |
| Dimensione della macchina | 715*585*800 mm | 815*685*800 mm | |
Caratteristiche
1, applicabile a diversi tipi di prodotti. La temperatura di saldatura può essere impostata liberamente (per ogni giunto di saldatura è possibile impostare una temperatura diversa).
2L'unità di saldatura può essere regolata in più direzioni, il che può proteggere il PCB e i componenti dai danni.
3, asse di lavoro, doppia piattaforma di lavoro, con asse di rotazione R.
4, supporta molti metodi di saldatura, saldatura a punti, saldatura a resistenza e altre funzioni.
5, insegnare pendent programmazione, può salvare il massimo 99 gruppi di programma.
6, scatola portatile 256M, scheda offline 32M, singolo file di elaborazione fino a 3M spazio di archiviazione (100.000 punti di elaborazione).
7Temperatura controllata numericamente (condizionatore d' aria statico: +/- 1C).
8.Nel processo di saldatura, la punta della saldatura ha un rapido recupero di calore e una lunga durata.
9, motore a gradini e controllo della cinghia di sincronizzazione, dotati di guida lineare di marca Taiwan allo stesso tempo.
