Macchina di fissaggio a catena a 4 assi in movimento a ciclo chiuso

Marchio:	HSTECH
Numero di modello:	HS-SL5331
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

macchina della chiusura a vite 4Axis

Nutrimento:

Alimentazione per aspirazione

Alimentatore a vite:

Singolo, o due personalizzati

Vetture compatibili:

M1-M6, o su misura

Distanza di movimento:

500*300*300*100 mm

Materiale:

Aluminici

Port:

Shenzhen

Garanzia:

Un anno

Imballaggi particolari:

Imballaggio in legno, schiuma all'interno

Capacità di alimentazione:

100 pezzi al mese

Descrizione del prodotto

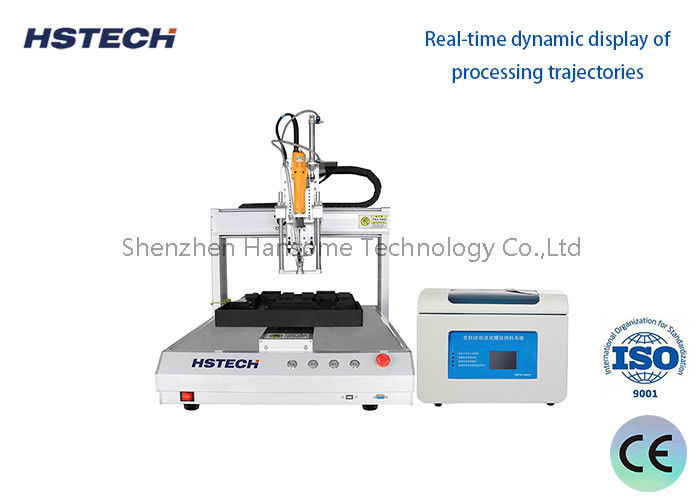

Macchina di fissaggio a catena a 4 assi in movimento a ciclo chiuso

Introduzione

Questa macchina a vite è una macchina di fissaggio a vite ampiamente utilizzata, compatibile per molti settori, smartphone, PC, dispositivo elettrico, industria del mobile, ecc. È una macchina a viti a 4 assi,con doppia stazione di lavoro, a una sola vite e a una sola alimentazione, l'intera macchina comprende un sistema di alimentazione e un sistema di blocco a vite, la parte di alimentazione responsabile della macchina di sistemazione a vite,è un tipo relativamente semplice di vite disposte in fila allo scopo di migliorare l'efficienza del lavoro.

Caratteristiche

1, ampiamente utilizzato, piccolo volume, può collegare la linea di produzione automatica, conveniente per la sostituzione del prodotto.
2, con funzione di ispezione intelligente, ispezione manca bloccato, bloccato instabile, vite sciolta e così via.
3, doppia piattaforma Y, in modo che l'operatore può caricare alternativamente

4, operazione 4 assi, gamma di movimento 500*300*300*100mm.
5Un elevato grado di automazione, facile di funzionamento che il personale può padroneggiare e debug rapidamente.

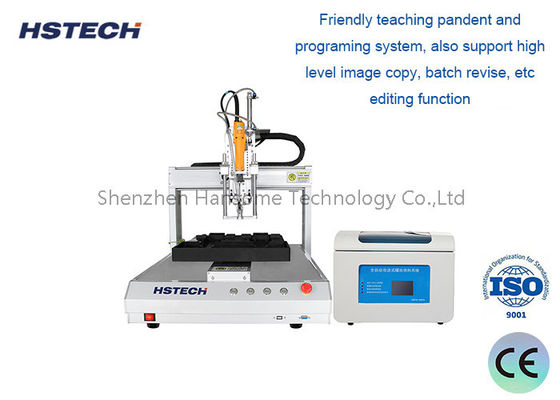

6, display touch screen o insegna pendente programmabile raggiungere più operazioni, dopo aver impostato la programmazione, la macchina può essere messa in produzione, anche facile per la gestione.

7, facile da usare, l'operatore può usare più macchine contemporaneamente.

8, con la funzione di rilevamento di perdite, se una vite non si riempie in posizione può riempire continuamente o avviare l'elaborazione dell'allarme.

Specificità

Modello	HS-SL5331
Nome della produzione	Macchina di bloccaggio a vite automatica a 4 assi
Distanza mobile ((X/Y1/Y2/Z)	500300300*100 mm
Velocità di movimento dell'asse X/Y1/Y2	Motore a circuito chiuso: 1-800 mm/s
Velocità di movimento dell'asse Z	Motore a circuito chiuso: 1-300 mm/s
carico massimo dell'asse X/Y1/Y2	Motore a circuito chiuso: 5 kg
Fabbricazione	Motore a circuito chiuso: 3 kg
Fornitore di alimentazione	AC110V/220V, 50/60Hz
Precisione di ripetizione	± 0,02 mm
Documento di supporto	CAD CorelDraw
Fabbricazione a partire da materiali di cui al capitolo 85	M1-M6
Dimensione della macchina	746585800 mm
Peso della macchina	65 kg

Marca delle parti principali

1, Motore: Shinano 2, Guida: Hiwin 3, interruttore fotoelettrico: Omron 4, alimentazione: Meanwell

Macchina di fissaggio a catena a 4 assi in movimento a ciclo chiuso 0

attrezzature per la linea di produzione SMT

1. macchina SMT universale: utilizzando il programma redatto dal dispositivo per montare i componenti in posizioni di parti designate,può essere montato su un rullo SOP 28 pin o più (compresi i componenti che possono essere montati da macchine ad alta velocità)Le sue caratteristiche sono elevata precisione e diversità, ma la sua velocità di installazione è inferiore alle macchine ad alta velocità.
2. Saldatura a reflusso: utilizzare la pasta di saldatura SMT o la colla rossa per impostare una curva di temperatura appropriata per completare l'azione di saldatura tra la pasta di saldatura e il pezzo.
3Scaricatore: la scheda viene caricata nel magazzino attraverso una traccia di trasferimento.
4Strumento di ispezione ottica: l'ispezione ottica automatica è un dispositivo basato sui principi ottici per rilevare i difetti comuni incontrati nella produzione di saldatura.L'AOI è una nuova tecnologia di prova emersa solo negli ultimi anni, ma si è sviluppata rapidamente. Attualmente molti produttori hanno lanciato apparecchiature di prova AOI. Quando esegue il rilevamento automatico, la macchina scansiona automaticamente il PCB attraverso una telecamera,raccoglie immagini, confronta le giunzioni di saldatura testate con i parametri qualificati nel database, elabora le immagini, verifica i difetti sul PCB,e mostra/marca i difetti attraverso un display o un marcatore automatico per il personale di manutenzione da riparare.
