Apparecchiature per la rimozione dei pannelli di PCB

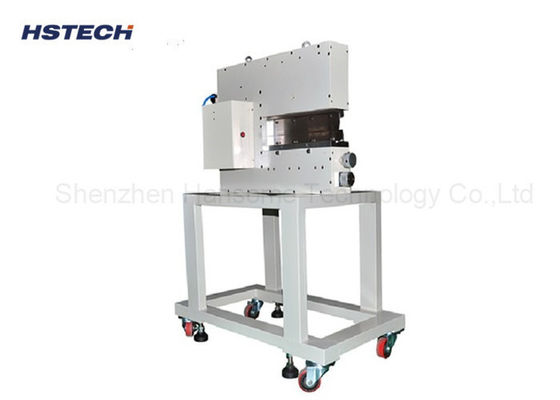

Separatore PCB pneumatico con lame di ghigliottina, altezza 40 mm MAX, sollecitazione di taglio < 500

Marchio:	HSTECH
Numero di modello:	HS-310L
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram, D/P
Capacità di approvvigionamento:	200 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Depanelizer pneumatico del PWB

Altro nome:

separatore V tagliato del PWB

Voltaggio:

AC100-240V

Lunghezza PCB:

0~ 360mm

Spessore del PCB:

0.1~2.0mm

Altezza superiore della parte:

40 mm (massimo)

Altezza inferiore della parte:

20mm (massimo)

Utilizzatori:

PCB, PCB in alluminio, PCB in V, LED

Imballaggi particolari:

confezione in legno

Capacità di alimentazione:

200 set al mese

Descrizione del prodotto

40 mm di altezza MAX Pneumatico Guidatore Guillotine Blade PCB pannelli Depaneling Machine

Introduzione

1- Azionato pneumaticamente e a controllo elettrico, progettazione campione.HS-310 applicabile a PCBA o piastre sottili SMD precise separate.

2Le macchine di separazione a coltello rettilineo sono state progettate per separare con cura i pannelli pre-sparati, senza piegatura o tensione.Anche i componenti SMD sensibili come i condensatori ceramici non saranno danneggiati dal processo separato, migliorare la qualità dei prodotti.

3Grazie alla speciale struttura della lama, le tavole con componenti elevati posizionati vicino ai bordi possono essere separate in modo sicuro.i coltelli a cuneo vengono utilizzati per tagliare i pannelli all'interno della scanalaturaCiò consente di separare in modo sicuro e senza tagliare le tavole di spessore inferiore a 1 mm.

Caratteristiche

1. Spinta di forza di taglio inferiore a 500, Nessuna vibrazione e rumore durante il processo di taglio per evitare danni ai componenti precisi.

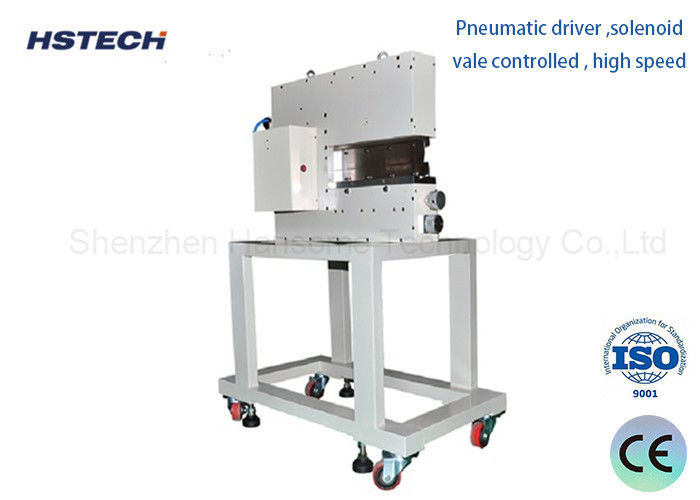

2- Conduttore pneumatico, controllo solenoide, alta velocità.

3.L'altezza della lama superiore e inferiore è regolabile, la distanza per l'inserimento della scheda PCB può essere facilmente regolata regolare il pulsante nella parte superiore della macchina.

4.L'altezza della lama inferiore regolabile, la parte anteriore e la porzione reale possono essere regolati separatamente, non è necessario shim, che rendono più facile il cambio e la regolazione della lama.

5.Il PCB o piastra sottile senza V-grooved può personalizzato vassoio e impedire il dispositivo di posizionamento di soggiorno.

6- L' operazione e la manutenzione possono essere effettuate anche da personale non qualificato.

Specificità

Nome del prodotto	Depanelisatore di PCB
Modello	HS-310L
Altezza della parte	Max 40 mm
Altezza in parte	Max 20 mm
Fornitura d'aria	5 kgf/cm
Prodotto	12.5 tonnellate (grosse)
Lunghezza di taglio efficiente	1-360 mm
Dimensione lineare della lama	36043,56 mm
Spessore del PCB	0.1mm~2.0mm ((Con boscaglio in V) 0.1 mm ~1.0 mm ((senza boscaglio in V))
Materiale della lama	Importazione di utensili in acciaio ad alta velocità di alta qualità
Velocità di separazione	1-300 mm/s
Spessore del taglio in V	0.3-3.5 mm
Consumo d'aria	200-400 ((L/min)
Dimensioni della macchina	700325400 mm
Peso	130 kg
Tavola adatta	Tutti i pannelli in V

Tabelle di domanda

Separatore PCB pneumatico con lame di ghigliottina, altezza 40 mm MAX, sollecitazione di taglio < 500 0

Separatore PCB pneumatico con lame di ghigliottina, altezza 40 mm MAX, sollecitazione di taglio < 500 1

Separatore PCB pneumatico con lame di ghigliottina, altezza 40 mm MAX, sollecitazione di taglio < 500 2

attrezzature per la linea di produzione SMT

1, caricatore di PCB: il PCB viene posizionato nel rack per alimentare automaticamente la scheda alla macchina di aspirazione.
2, aspiratore: aspirare automaticamente il PCB posto sul binario, trasferirlo alla macchina da stampa.
3"Machina di stampa: l'acciaio laser sulla pasta di acciaio o la colla rossa completa la stampa sul PCB.
4"Montatore ad alta velocità: utilizzare l'apparecchiatura per modificare la procedura di montaggio dei componenti nella posizione specificata delle parti, possono essere montate parti laminate SOP 28pin,che si caratterizza per una velocità di montaggio elevata.
5"Tavola di collegamento: Trasferimento del dispositivo per la scheda PCB.
6, montatore generale: l'uso di apparecchiature modificate dal programma sarà costituito da componenti montati sulla posizione delle parti specificate,può essere montato SOP 28pin o più (compresi i componenti che possono essere montati su macchine ad alta velocità) laminato, componenti di imballaggio a disco o a tubo, è caratterizzata da un'elevata precisione e varietà di montaggio, ma la velocità di montaggio è inferiore a quella delle macchine ad alta velocità.
