Controllo touch screen ogni rotaia 2 riviste PCB NG OK scaricatore per linea SMT

Marchio:	HSTECH
Numero di modello:	HS-NK250
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

NG OK Scaricatore

PCB Transporting Height:

910±30mm

PCB Dimension:

50*50~330*250mm

Fornitore di energia:

AC220V, 50/60Hz

Magazine Qty:

Each Rail 2 Magazines

Warranty:

1 Year

Usage:

SMT Production Line,SMT Assembly Line

Condition:

New

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

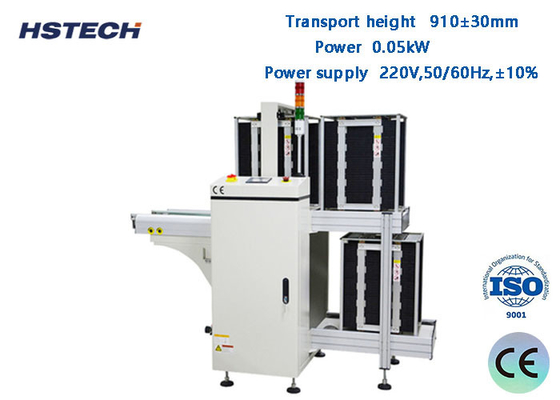

Controllo touch screen ogni rotaia 2 riviste PCB NG OK scaricatore

Introduzione:

Il PCB Unloader è un dispositivo automatizzato nella parte posteriore della linea di produzione SMT (Surface Mount Technology).saldatura e prova dal nastro trasportatore o dal supporto, e li impilare in categorie o trasferirli al processo successivo.elettronica di consumo e altri settori per migliorare l'efficienza della produzione e ridurre l'intervento manuale.

Informazioni tecniche:

Funzione	Raccogliere le schede NG/OK separatamente ricevendo il segnale.
Altezza di trasporto	910±30 mm
Direzione del trasporto	L~R, o R~L
Orario di raccolta	Ogni circa 6 secondi
Cambio di riviste nel tempo	Circa 30 secondi.
Lato fisso del binario	Lato anteriore
Lato operativo	Lato anteriore
Cintura trasportatrice	DSE
Spessore del PCB	Min 0,6 mm
Selezione del tono	1-4 ((10 mm di passo)
Fornitore di alimentazione	220V,50/60Hz,± 10%
Potenza	00,05 kW
Pressione dell'aria	4-6Bar
Consumo d'aria	Max 15L/min
Numero di riviste	Superiore:1 rivista, lato inferiore:2 riviste
Segnale	SMEMA
Opzioni	1, modalità di controllo touch screen. 2Regolazione automatica della larghezza. 3, quantità di magazzini in base alle esigenze del cliente.

Caratteristiche

1,Controllo di programmazione PLC.

2, Utilizzando il pannello di controllo della membrana LED

3, impostazione di tono selezionabile.

4, per l'allineamento del caricatore.

5La pressione del pneumatico è regolata.

6, elevato throughput con breve tempo di cambio del caricatore.

7, raccogliere le schede NG/OK da AOI, immagazzinare automaticamente le schede NG/OK.

8, interfaccia di comunicazione SMEMA standard.

Modello:

Modello	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Lunghezza efficiente del PCB	5050~350250 mm	5050~455330 mm	5050~530390 mm	5050~530460 mm
Spessore del PCB	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Dimensione del magazzino	355320563 mm	460400563	535460570 mm	535530570 mm
Dimensione della macchina	195016001200 mm	230017601200 mm	250018801200 mm	250021601200 mm
Peso	220 kg	280 kg	340 kg	380 kg
