Macchina per la distribuzione della colla

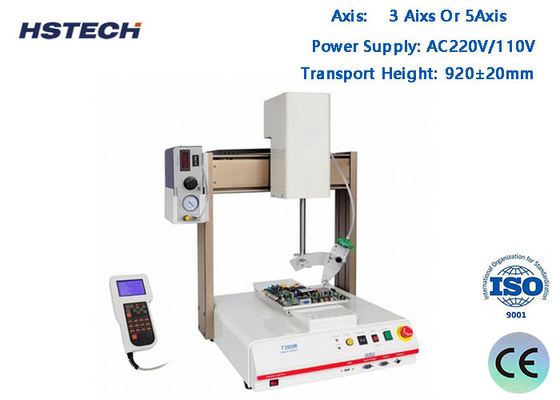

Macchina di rivestimento selettiva automatica a 3 assi con precisione ± 0,02 mm e regolazione della larghezza intelligente per PCBA

Macchina di rivestimento selettiva automatica a 3 assi con precisione ± 0,02 mm e regolazione della larghezza intelligente per PCBA

Marchio:	HSTECH
Numero di modello:	HS-CC300
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	L/C,D/P,T/T,Western Union
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV

Nome del prodotto:

Macchina per rivestimento selettivo 3 assi

Asse:

3 assi o 5 assi

Alimentazione elettrica:

AC220V/110V

Altezza di trasporto:

920±20mm

Peso della macchina:

600 kg

Dimensione della macchina:

1060x1200x1700 mm

Imballaggi particolari:

Cassa di legno, con schiuma all'interno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

± 0

02 mm di precisione

Macchine per rivestimento conformi a tre assi

Descrizione del prodotto

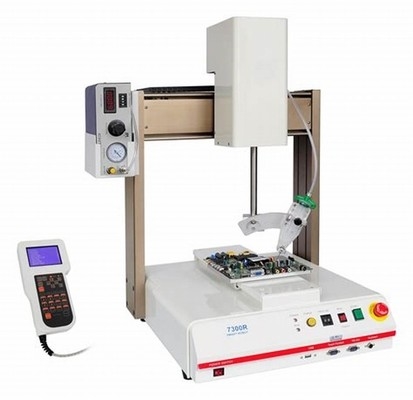

Macchina di rivestimento conformile selettivo automatico per PCBA SMT Backstage Process

Questa avanzata macchina di rivestimento selettiva a 3 assi è progettata per applicazioni di rivestimento conformi di precisione nei processi di backstage SMT PCBA, offrendo velocità elevate,prestazioni affidabili per vari tipi di PCB.

Caratteristiche e capacità chiave

Piattaforma di azionamento dell'asse X, Y e Z con vite a sfera di precisione e servomotore Fuji
Capacità di rivestimento selettivo per vari tipi e configurazioni di PCB
Modelli di rivestimento multipli: linea retta, cerchio e distribuzione di arco
Elimina l'effetto ombra spray con un rivestimento efficace dei componenti di bordo
Accuratezza di alta precisione: ±0,02 mm
Sistema di trasmissione e controllo ad alta velocità e affidabile
Sistema a doppia valvola per l'interruzione automatica dell'azione di spruzzatura e rivestimento
Funzione di regolazione automatica della larghezza intelligente
Supporta processi di rivestimento PCB ad alta densità

Specifiche tecniche

Specificità	Dettagli
Nome del prodotto	Macchine per rivestimento conformi selettivi
Modello	HS-CC300
Altezza della trasmissione	920±20 mm
Larghezza del trasportatore	50-450 mm (personalizzabile)
Direzione di trasmissione	Da sinistra a destra o da destra a sinistra
Altezza dei componenti	Fino a 100 mm di lunghezza massima
Dimensione del bordo della scheda PCB	≥ 5 mm
Velocità di trasporto	0-12000 mm/min
Velocità di azionamento 3 assi	800 mm/s
Repeat Accuracy	± 0,02 mm
Programmi di conservazione	Fino a 1000
Fornitore di energia	AC220/110V
Pressione dell'aria	4 kgf/cm2
Serbatoio di colla	10L con agitazione manuale
Modalità di controllo	PC industriale + scheda di controllo del movimento
Regolazione della guida lineare	Regolazione intelligente
Modalità di programmazione	Insegnamento manuale
Porto di comunicazione	SMEMA
Fonte di illuminazione	Fonte di illuminazione autoattrezzata
Fonte di illuminazione di rilevamento	Automeccanici
Software	Windows + software di rivestimento
Motore di guida	Motore passo a passo (2 pezzi)
Modalità di guida 3 assi	Servomotore + modulo a vite + cilindro elettrico
Numero di valvole in gomma	1 Valvola di spruzzatura + 1 Valvola di distribuzione
Larghezza dello spray	3-20 mm
Metodo di spruzzatura	Automazione
Potenza totale	20,6 kW
Corpo della macchina	Acciaio inossidabile
Peso della macchina	600 kg
Dimensione della macchina	1060×1200×1700 mm
