Telefono cellulare BGA Rework Station con accuratezza di montaggio ±0,01 mm Sistema di allineamento ottico a colori CCD e accuratezza di temperatura ±1 °C

Marchio:	HSTECH
Numero di modello:	HS-700
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Telefono cellulare BGA Rework Station

Garanzia:

1 anno

Controllare:

schermo tattile

Plc:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Lega di alluminio

Condizione:

Nuovo

Spessore:

0.3 - 5 mm

Segnale:

Smema

Applicazione:

Assemblea elettronica

Colore:

Argento

Sistema di controllo:

Plc

OEM/ODM:

disponibile

Potenza totale:

2600w

Alimentazione elettrica:

AC220V

Pressione dell'aria:

4-6 bar

Accuratezza di montaggio:

±0,01 mm

Tipo:

Automatico

Peso:

30kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Stazione di rilavorazione BGA con precisione di montaggio di ± 0

01 mm

Sistema di allineamento ottico a colori CCD Telefono cellulare Stazione di rielaborazione BGA

Descrizione del prodotto

Sistema avanzato di allineamento del colore del motore a passo CCD per la stazione di gestione BGA del telefono cellulare

5 Modi Motore a gradino CCD Sistema di allineamento del colore Telefono cellulare BGA Stazione di rielaborazione

Specifiche tecniche

Telefono cellulare BGA Rework Station	Modello: HS-700
Fornitore di energia	AC 100V / 220V ± 10% 50/60Hz
Potenza totale	2600W
Potenza di riscaldamento	Caldaia superiore 1200W (max), caldaia inferiore 1200W (max)
Materiale elettrico	Motore di guida + controllore di temperatura intelligente + touch screen a colori
Controllo della temperatura	Sensore K ad alta precisione + controllo a circuito chiuso + regolatore di temperatura indipendente (precisione può raggiungere ±1°C)
Sensore	1 pezzo
Metodo di localizzazione	supporto per PCB a forma di V + apparecchio universale esterno + luce laser per il centraggio e il posizionamento
Dimensione generale	L450 mm × W470 mm × H670 mm
Dimensione del PCB	Max 140 mm × 160 mm, Min 5 mm × 5 mm
Dimensione BGA	Max 50 mm × 50 mm, Min 1 mm × 1 mm
Spessore applicabile del PCB	0.3 - 5 mm
Accuratezza crescente	± 0,01 mm
Peso della macchina	30 kg
Peso del pezzo montato	150 g
Moduli di lavoro	Quinto: semiautomatico/manuale/scansione/montaggio/saldatura
Utilizzatori	Riparazione di chip / scheda madre del telefono ecc.

Caratteristiche chiave

5 modalità di lavoro per un funzionamento versatile
Monitor LCD HD da 15" per un feedback visivo chiaro
schermo touch color HD da 7" per un controllo intuitivo
Motore a gradino per un controllo preciso del movimento
Sistema di allineamento ottico a colori CCD per un posizionamento preciso
Accuratezza della temperatura entro ±1°C
Precisione di montaggio entro ±0,01 mm
Tasso di successo della riparazione: 99% +
Ricerca e sviluppo indipendenti del controllo a singolo chip

Sistema di allineamento ottico di precisione

Sistema di allineamento ottico a colori CCD ad alta definizione e regolabile con capacità di ripartizione del fascio, amplificazione, attenuazione, regolazione fine e messa a fuoco automatica.Caratteristiche di risoluzione automatica dell'aberrazione del colore e regolazione della luminositàEquipaggiato con monitor LCD ad alta definizione da 15" per il sistema di allineamento ottico BGA.

Sistema operativo multifunzionale e umanizzato

Adottando l'interfaccia uomo-macchina HD touch con testa di riscaldamento superiore e testa di montaggio progettata come unità 2-in-1.Fornisce più opzioni di tutori BGA in lega di titanio che ruotano a 360 gradi per un'installazione e una sostituzione faciliL'angolo X, Y e R è dotato di una regolazione fine micrometrica per una precisione di localizzazione di ±0,01 mm.

Funzione superiore di protezione della sicurezza

Include la funzione di allarme che segnala automaticamente dopo il completamento della saldatura BGA.I parametri di temperatura includono la protezione della password per prevenire modifiche non autorizzate.

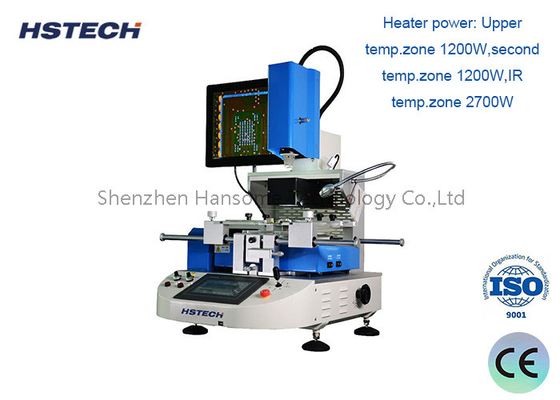

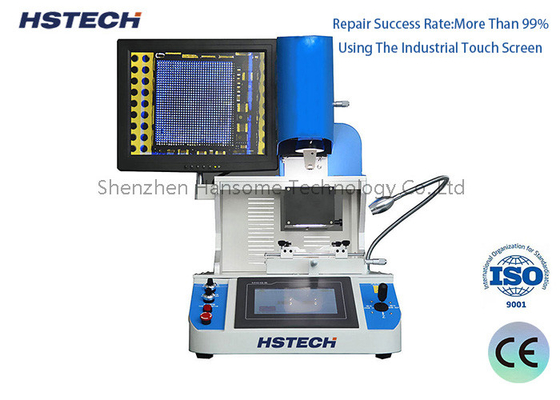

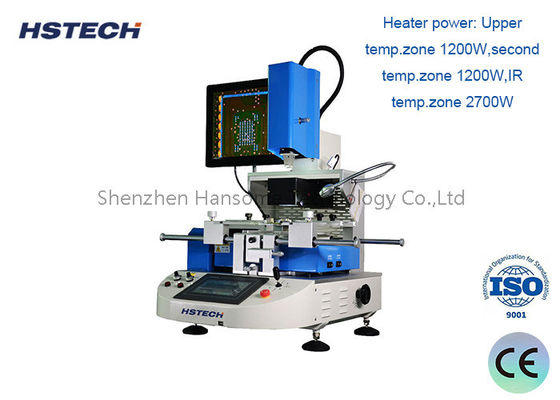

Immagini del prodotto
