Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-CU390 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto di legno |
Tempi di consegna: | 15~20 giorni del lavoro |
Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 200 insiemi al mese |
Nome del prodotto: | scaricatore della rivista del PWB da 90 gradi | Fornitore di energia: | AC110V/220V, 50/60HZ |
---|---|---|---|
Pressione dell'aria: | 4-6 barra | Dimensione del PWB: | 50*50~530*460mm |
Selezione del passo: | 10-40 mm | velocità del trasportatore: | 0.5-20M/min o su misura |
Cinghia di trasporto: | Cinghia di trasporto nera | Garanzia: | 1 anno |

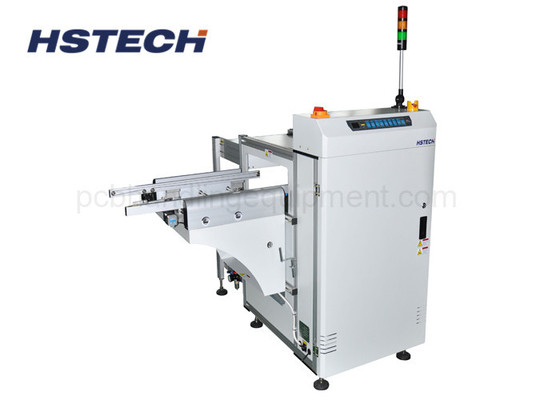

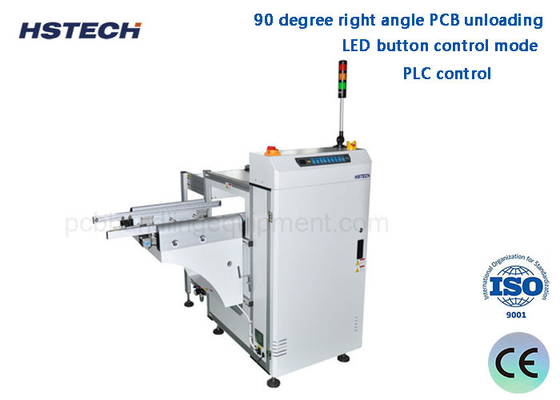

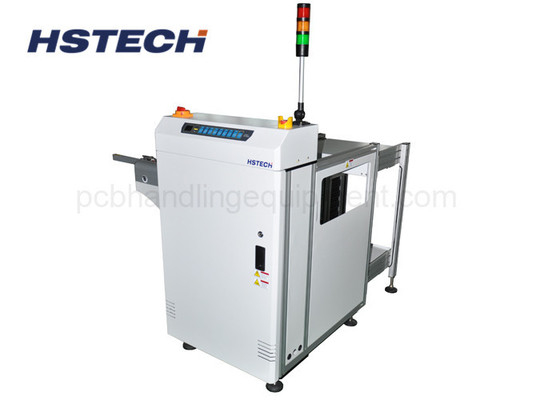

390mm Larghezza 3 Maglioni 20M/Min 90° Buttone LED Scaricatore automatico PCB
Applicazione
Questa unità è un discaricatore di 90 gradi per cartelle PCB, utilizzato per lo scarico automatico dei PCB in direzione di angolo retto di 90 gradi per risparmiare la lunghezza della linea di produzione SMT,la macchina è dotata di una spinta appositamente progettata, azionata da un cilindro, spingere i PCB dal binario di trasporto nei scaffali dei magazzini.
Caratteristiche
1, scarico di PCB a 90 gradi ad angolo retto, ridurre la lunghezza della linea di produzione SMT.
2, utilizzando più magazzini, che non influenzeranno la produzione in tutta la capacità.
3, modalità di controllo del pulsante LED con display luminoso 3Lor.
4, spessore 1,3 mm, diametro 3 mm, cintura ESD a bordo piatto.
5, struttura della macchina in acciaio inossidabile e profilo in alluminio, stabile e facile da mantenere.
6Controllo PLC.
7, regolazione della larghezza liscia e parallela con manopola manuale.
8, 3 magazzini di capacità: 1 in alto + 2 in basso.
9, pinze pneumatiche in alto e in basso per fissare il ripostiglio del magazzino.
10, nessuna garanzia di rottura del PCB durante il carico e lo scarico.
11, compatibile con SMEMA.
Specificità
Nome del prodotto | Discaricatore di cartone per PCB a 90 gradi |
Altezza di trasporto | 910±30 mm |
Direzione del trasporto | L~R, o R~L |
Operazione | Operazione frontale |
Lato fisso del binario | Lato anteriore |
Fornitore di alimentazione | 220V,50/60Hz,± 10% |
Pressione dell'aria | 4-6bar |
Spessore del PCB | Min 0,4 mm |
Quantità di magazzino | Lato superiore: 1 pc, lato inferiore: 1 pc |
Velocità del trasportatore | 0.5-20M/min o su misura |
Segnale | SMEMA |
Modello | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
Lunghezza efficiente del PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
Dimensione della macchina | 1100*1200*1200 mm | 1310*1360*1200 mm | 1430*1480*1200 mm | 1430*1620*1200 mm |
Dimensione del magazzino | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
Peso | 140 kg | 200 kg | 260 kg | 300 kg |
Riguardo all'imballaggio
