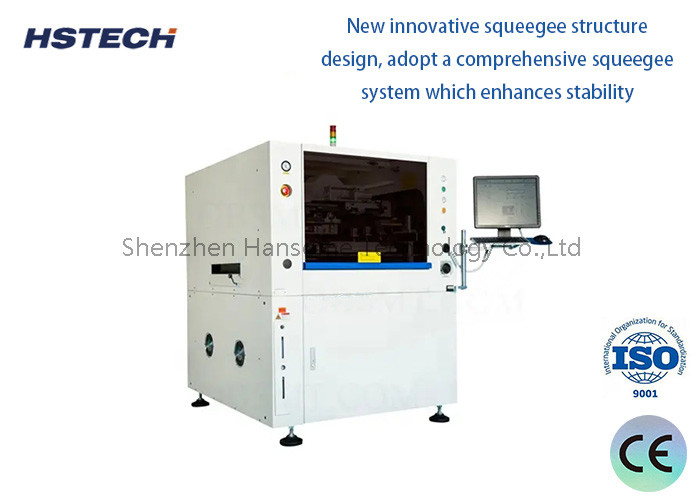

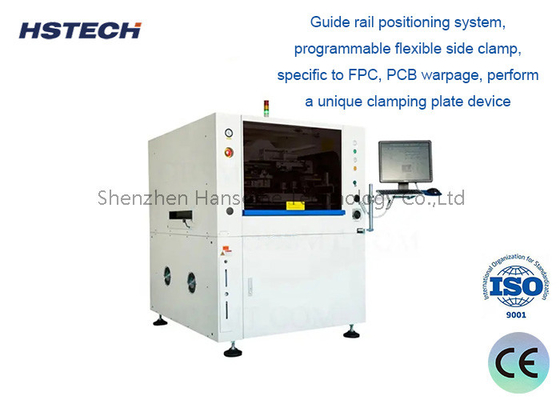

Stampa SMT con pin magnetico/blocco di supporto e trasporto R-L

Marchio:	GKG
Numero di modello:	G5
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,TUV,ROHS

Nome del prodotto:

Stampante automatica dello stampino

altro nome:

Stampatrice della pasta della lega per saldatura

Dimensione del PCB:

50x50~400x340mm

Altezza di trasporto:

900±40mm

Adeguamento di larghezza:

Automazione

Interfaccia I/Ov:

SMEMA

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Stampa SMT con pin magnetico/blocco di supporto e trasporto R-L

Specificità

Modello	G5
Dimensione del stencil	370x370mm (dimensioni min)
	737x737mm (dimensioni massime)
	20-40 mm ((spessore)
Dimensione massima del PCB	400x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Fabbricazione a base di PCB	massima diagonale del PCB pari a 1%
Altezza di trasporto	900±40 mm
Direzione del trasporto	R-R-R
Velocità di trasporto	Max 1500mm/s, può essere regolato
Metodo di trasporto	Una fase
Adeguamento di larghezza	automatico
Interfaccia I/O	SMEMA
Posizionamento dei PCB (metodo di supporto)	Pin magnetico/blocco di supporto/tabella verso l'alto/verso il basso
Sistema di fissaggio dei PCB	Patentato su fissaggio superiore/passaggio laterale
Testa di stampa	Due teste di stampa motorizzate indipendenti
Pressione della spazzatura	0.5 ~ 10 kg (controllo del programma)
Velocità di stampa	6-200 mm/sec
Modalità di stampa	Una volta / due volte
Tipo di squeegee	Squeegee Blade di gomma/acciaio ((Angolo 45°/55°/60°)
Sistema di pulizia	Assorbimento di vuoto rafforzato, secco, bagnato, vuoto tre modalità
CCD FOV	8x6 mm
Intervallo di regolazione della macchina	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visione	Guarda verso l'alto/verso il basso Struttura ottica/CCD/Geometria Pattern-match

Specifica dell'intera macchina

Accuratezza di ripetizione della posizione	± 0,01 mm
Accuratezza di stampa	± 0,025 mm
Tempo di ciclo	< 8 secondi
Cambiamento di prodotto	vecchio:<3 minuti, nuovo:<5 minuti
Fornitura d'aria	4~6 kgf/cm
Fornitore di alimentazione	AC:220±10%,50/60HZ, 2,5 kW
Metodo di controllo	PC
Sistema di funzionamento	Windows XP/Win7
Dimensioni della macchina	1140 ((L) x 1364 ((W) x 1404 (H) mm
Peso della macchina	Circa 1000 kg.

Caratteristiche

1.Tutta la nuova struttura X fascio stencil di terza generazione, aggiungere operatori pasta di saldatura più conveniente e preciso posizionamento rete di acciaio; nuovo tipo di coppia X fascio, risolvere la pasta di saldatura e la deposizione di polvere,prolungare la vita utile della macchina;

2.Scalabile su dispositivo di pressione, in vista della facile deformazione della stampa PCB può fare la tavoletta fuori, non ha bisogno di usare la pressione per un po 'può tornare.Secondo l'uso flessibile del prodotto.

3.L'intera macchina utilizza una rotaia guida auto lubrificante importata, la rotaia guida non ha bisogno di aggiungere lubrificante, entro cinque anni guida senza manutenzione entro cinque anni.

4.X Y1 Y2 nel motore lineare HAYDON statunitense, la vite di azionamento di precisione giapponese, rotaia guida auto lubrificante, per garantire la precisione.

5.Net frame Y per localizzare automaticamente, può rapidamente realizzare il contrappunto stencil automatico;

6.L'uso di una trave di lama curva in acciaio ad alta resistenza, nel processo di stampa per garantire la stabilità della testa di stampa; sistema di raschiatura galleggiante, il dispositivo di permanenza elastico unico,può molto buona protezione in scraper caduta processo stencil e scraper.

Stampa SMT con pin magnetico/blocco di supporto e trasporto R-L 0
