Convogliatore a navetta PCB touch screen compatibile con SMEMA

Marchio:	HSTECH
Numero di modello:	HS-PYJ250
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union,
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Convogliatore a navetta PCB

Garanzia:

1 anno

Controllo:

touch screen

PLC:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Leghe di alluminio

Condizione:

Nuovo

Spessore:

0.6-4.0 mm

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

Sistema di controllo:

PLC

OEM/ODM:

Disponibile

Peso:

220/240 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Convogliatore a navetta PCB touch screen compatibile con SMEMA

Introduzione

PCB Shuttle Conveyor è un dispositivo di trasporto automatizzato utilizzato per la produzione e l'assemblaggio di PCB (circuiti stampati).Viene utilizzato principalmente per trasferire in modo efficiente e preciso le schede PCB tra le diverse stazioni della linea di produzioneEsso è generalmente utilizzato nelle linee di produzione SMT (surface mount technology), nelle attrezzature di prova, nei forni a reflow e in altri collegamenti per migliorare l'efficienza della produzione e ridurre l'intervento manuale.

Applicazione:

Questa unità viene utilizzata per reindirizzare il flusso di PCB verso diversi canali, da 2 linee a 1 linea, o da 1 linea a 2 linee.

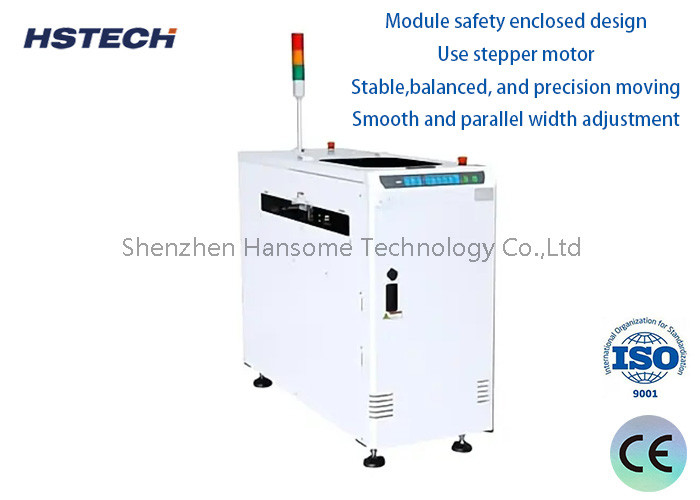

Caratteristiche:

1- Modulo di sicurezza di progettazione chiusa.

2Usa il motore passo a passo.

3Stabile, equilibrato e in movimento con precisione.

4regolazione della larghezza.

5La direzione di trasporto del PCB segue le esigenze del cliente.

6Pannello di controllo touch screen.

8.SMEMA compatibile.

Dettagli tecnici:

Funzione	Questa unità viene utilizzata per reindirizzare il flusso di PCB verso diversi canali, da 2 linee a 1 linea, o da 1 linea a 2 linee.
Modello	HS-PYJ250
Altezza di trasporto	910±20 mm
Distanza di traduzione	2200 mm standard ((1~4a rotaia) o su misura
Tempo di traduzione	Personalizzato
Metodo di traduzione	Motore passo + nastro trasportatore
Ferrovie fisse	1° e 4° binario fissato
Dimensione del PCB appropriata	5050~400250 mm
Direzione di trasferimento	L-R, o R-L
Modalità di trasferimento dei PCB	2 in 1 out, 1 in 2 out, o 2 in 2 out.
Pressione dell'aria	4-6bar
Spessore del PCB	Min 0,4 mm
Dimensione della macchina	60026001200 mm
Segnale	SMEMA

Disegno meccanico:

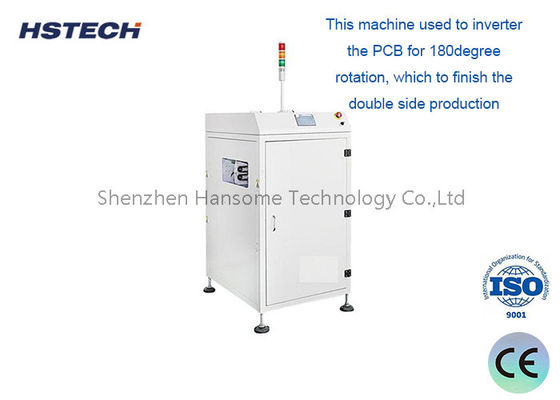

Convogliatore a navetta PCB touch screen compatibile con SMEMA 0

Dettaglio del prodotto:

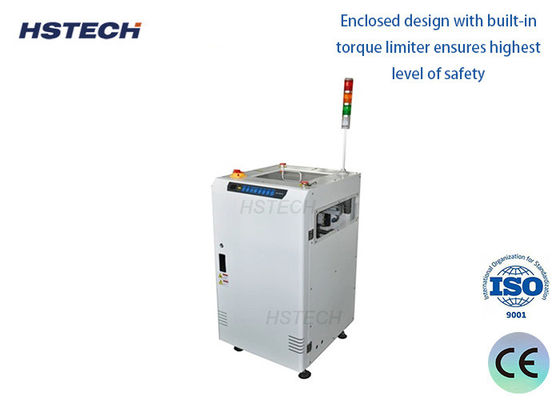

Convogliatore a navetta PCB touch screen compatibile con SMEMA 1

Imballaggio:

Convogliatore a navetta PCB touch screen compatibile con SMEMA 2
