Apparecchiature per la rimozione dei pannelli di PCB

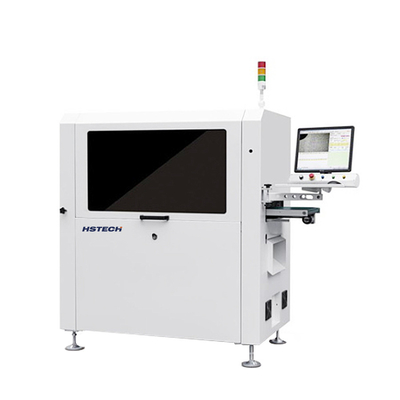

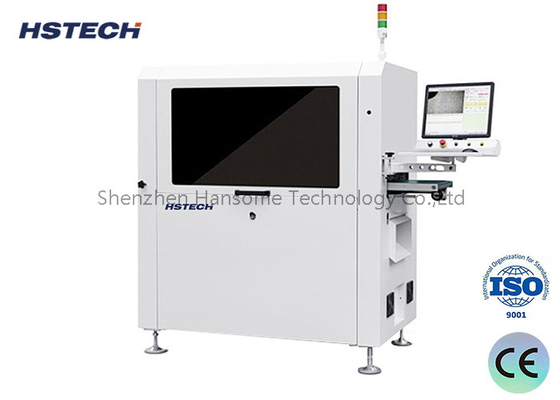

Piattaforma doppia di taglio di fondo di taglio di vuoto selezionare e posizionare il PCBA Inline PCB Separating Router

Marchio:	HSTECH
Numero di modello:	HS-ARX-811
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Router di separazione PCB in linea

Garanzia:

1 anno

Controllo:

Dispositivo touch

PLC:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Leghe di alluminio

Condizione:

nuovo

Spessore:

0.6-4.0 mm

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

Colore:

argento

Sistema di controllo:

PLC

OEM/ODM:

Disponibile

Consumo di energia:

200 W

Fornitore di alimentazione:

AC220V

Pressione dell'aria:

4-6 bar

Velocità:

200-300 pezzi/min

Tipo:

Automazione

Peso:

220/240 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Piattaforma doppia di taglio di fondo di taglio di vuoto selezionare e posizionare il PCBA Inline PCB Separating Router

Introduzione

Questa macchina è una macchina di routing automatico PCBA in linea, il PCBA fissato con un giallo per il routing laterale automatico in fondo,e dopo aver incamminato la macchina utilizzare l'aspirazione ugello per raccogliere e posizionare il PCBA con jig insieme, è utilizzato per separare il buco di timbro, PCB a curva e altri PCB connessi irregolari.

- Sì.Dettagli tecnici

Modello	ARX-811
Dimensione massima del PCB	260x340 mm
Dimensione minima del PCB	50x50 mm
Spessore del PCB	0.4-6 mm
Altezza della trasmissione	900 ± 50 mm
Direzione del trasporto	Da sinistra a destra
Velocità di trasporto	1500 mm/s (massimo) regolabile
Modalità di caricamento	Ferrovia guida per il trasporto di sezione
Regolazione della larghezza del binario	Automazione
Interfaccia di comunicazione	SMEMA
Posizionamento dei PCB	Posizionamento degli apparecchi
Sistema di raccolta	Assorbimento a vuoto
Fuso di taglio/velocità	60,000 rpm/min, marchio tedesco ((facoltativo 100.000 rpm/min, marchio tedesco)
Tipo di raffreddamento	Tipo auto raffreddato
Cambio automatico di utensili	opzionale
Controllo del coltello	- Sì, sì.
Velocità di separazione	5-100 mm/s
Precisione di taglio	± 0,05 mm
Kit di fresatura	φ0,8~φ3,0 rotazione laterale destra, fusto di acciaio di tungsteno
Precisione di posizionamento ripetuta	± 0,1 mm
Velocità di movimento coordinata	1000 mm/s
Tipo di targa	Unità di trasporto a cinghia ESD / di trasmissione di pannelli di lotti
Raccolta dei rifiuti	Raccolta dei rifiuti
Programmazione delle procedure	GERBER programma di importazione/edizione di disegni attraverso il sistema visivo
Fornitura d'aria	5-8 kg/cm3
Fornitore di alimentazione	AC380V, 50/60Hz, 3 kW
Dimensioni della macchina	1500 x 850 x 1600 mm
Peso	Circa 800 kg

Caratteristiche

1- Prendi l'aspirapolvere e posiziona il PCBA.

2, taglio di fondo.

3, taglio di piattaforma doppia.

4Con rilevamento di coltello rotto.

5, collegare la linea di produzione automatica.

6, le statistiche SPC funzionano e corrispondono al sistema ERP.

7, può essere dotato di cambio automatico degli utensili, funzione a prova di esplosione dell'aspirapolvere e funzione di monitoraggio del volume d'aria.

Disegno automatico

Routing e raccoglitore di polvere di dimensioni inferiori

Un eccellente sistema CCD con fotocamera, lenti moritex e sorgente luminosa di livello di misura, per supportare la taratura, la compensazione e il posizionamento della macchina.con grande stabilità e capacità anti-disturbo.

Scavatrice per aspirazione a vuoto onnipotente per raccolta, collocazione, scarico e produzione.

Piattaforma doppia di taglio di fondo di taglio di vuoto selezionare e posizionare il PCBA Inline PCB Separating Router 3

Sistema di scarico composito, utilizzato la cintura antistatica ESD per trasportare il prodotto separato sul lato superiore, e il rifiuto viene trasportato sul lato inferiore, risparmiando molto spazio con questo metodo.
