Dettagli dei prodotti

Casa. prodotti

Linea di produzione SMT intelligente ad alta velocità

Marchio:	HSTECH
Numero di modello:	HS-DS400
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Attrezzatura di movimentazione del PWB

Garanzia:

1 anno

Controllo:

Dispositivo touch

PLC:

Mitsubishi

Marchio del relè:

Schneider

Interruttore optoelettronica:

OMRON

Materiale:

Leghe di alluminio

Condizione:

nuovo

Spessore:

0.6-4.0 mm

Segnale:

SMEMA

Applicazione:

Assemblea elettronica

Colore:

argento

Sistema di controllo:

PLC

OEM/ODM:

Disponibile

Consumo di energia:

200 W

Fornitore di alimentazione:

AC220V

Pressione dell'aria:

00,6 bar

Velocità:

200-300 pezzi/min

Tipo:

Automazione

Peso:

110/130 kg

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

Linea di produzione SMT intelligente ad alta velocità

Specificità

Funzione	Utilizzato per caricare il PCB nudo sulla linea SMT dopo aver ricevuto il segnale della macchina a valle.
Altezza di trasporto	910±30 mm
Direzione del trasporto	L~R, o R~L
Operazione	Operazione frontale
Lato fisso del binario	Lato anteriore
Spessore del PCB	0.6~4.0 mm
Altezza dei componenti del PCB	± 35 mm
Tempo di alimentazione dei PCB	Circa 10 secondi o specificare
Peso della tavola	≤ 3 kg
Fornitore di alimentazione	220V,50/60Hz,± 10%
Potenza	00,05 kW
Pressione dell'aria	0.6Mpa
Consumo d'aria	< 20 L/min
Segnale	SMEMA

Modello	HS-DS400	HS-DS530
Lunghezza efficiente del PCB	50~400 mm	50~530 mm
Larghezza del PCB di trasporto	50~400 mm	50 ~ 500 mm
Spessore del PCB	Min 0,6 mm	Min 1,0 mm
Dimensione della macchina	5037701200 mm	6009201200 mm
Peso	110 kg	130 kg

Caratteristiche

1Controllo del programma PLC.
2Un semplice e tradizionale pulsante LED.
3Connessione di segnale SMEMA.
4- regolazione manuale dello spessore del PCB.
5- regolazione della larghezza del circuito a manica.
6. Display di luce a LED.
7Struttura in alluminio, design pesante per evitare spostamenti.
8- Modalità di passaggio fornita.
9Ci sono voluti solo 10 secondi per cambiare linea di prodotti.
10Caricamento ininterrotto.
11. cintura di trasporto ESD.
12- Display di errore auto-programmato, errori diversi hanno un codice diverso, ogni codice ha un'istruzione di manutenzione pertinente che viene incollato sul retro della porta della macchina.

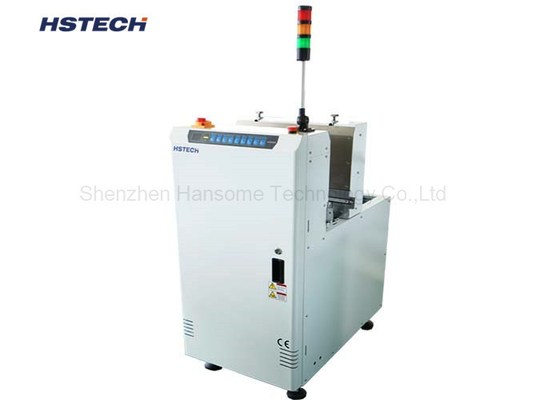

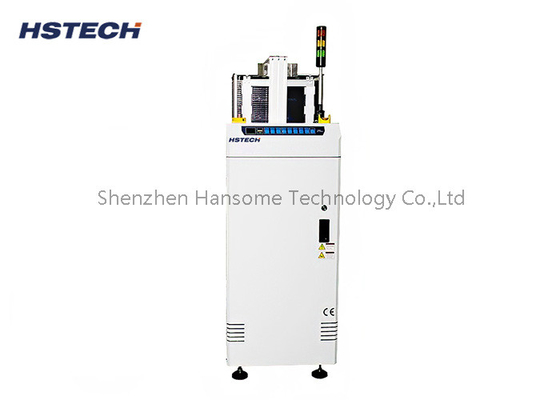

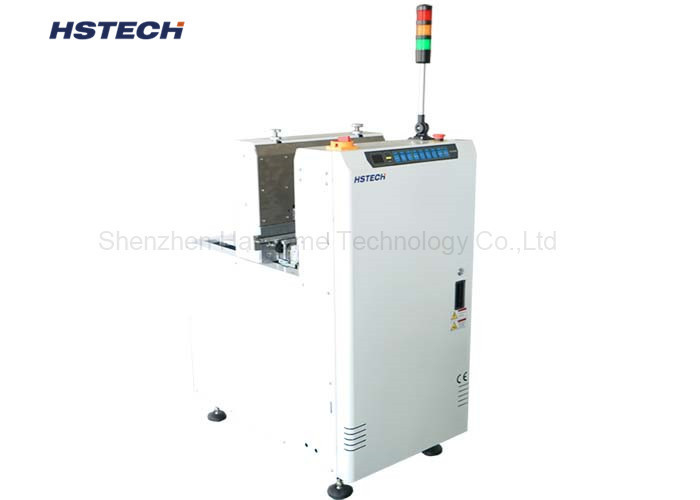

Immagine fisica del prodotto

Linea di produzione SMT intelligente ad alta velocità 0

Linea di produzione SMT intelligente ad alta velocità 2

Linea di produzione SMT intelligente ad alta velocità 4

Linea di produzione SMT intelligente ad alta velocità 6

Applicazione

Questa macchina viene utilizzata per caricare PCB nudi su una linea SMT, caricare le schede di circuito.
