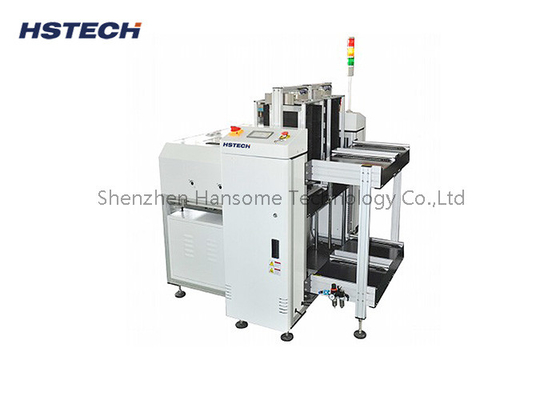

NG OK Discaricatore di PCB Equipaggiamento a portata di mano con sistema di controllo PLC Mitsubishi e segnale SMEMA

Marchio:	HSTECH
Numero di modello:	HS-NK250
Moq:	1 set
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union, MoneyGram
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Scaricatore del PWB di APPROVAZIONE di NG

Certificazione:

Materiale:

Acciaio inossidabile

Struttura:

Convogliatore a cintura

Garanzia:

1 anno

Applicazione:

Tempo di produzione dell'Assemblea del PWB di SMT

thinckness del PWB:

Min 0,6 mm

Selezione del tono:

1-4 ((10 mm di passo)

Potenza:

0.05kw

Consumo di aria:

Max 15L/min

Imballaggi particolari:

Imballaggio in legno, con schiuma

Capacità di alimentazione:

100 serie al mese

Descrizione del prodotto

NG OK Discaricatore di PCB Equipaggiamento a mano con sistema di controllo PLC Mitsubishi e segnale SMEMA

Questa macchina viene usata dietro l'AOI.raccogliere separatamente PCB OK e PCB NG dopo i segnali delle apparecchiature AOI.

Caratteristiche

1Controllo del programma PLC.
2Forte, fermo.
3- Opzionale pulsante di controllo o controllo touch screen fino ai clienti.
4Clampe pneumatiche in alto e in basso per fissare il portacarri.
5- Nessuna garanzia di rottura del PCB durante il carico e lo scarico.
6. cartelloni NG/OK automatici cartelloni NG/OK separati.
7. segnale NG/OK dalla macchina AOI a monte.
8- Display di errore auto-programmato della macchina, diversi errori hanno un codice diverso, ogni codice ha un'istruzione di manutenzione pertinente che viene incollato sul retro della porta della macchina.
9- progettazione di macchine chiuse per il funzionamento sicuro.
10Display di luci a tre colori.
11. SMEMA compatibile.

Specificità

Modello	HS-250-NK	HS-330-NK	HS-390-NK	HS-460-NK
Fornitore di energia	AC110V/AC220V 50H60Hz
Fornitura di aria	5 kgf/C M2
Dimensione del PCB ((mm)	5050~330250	5050~455330	5050~530390	5050~530460
Direzione del PCB	sinistra a destra o destra a sinistra
Dimensione della busta (mm)	335320563	460400563	535460570	535530570
Passaggio di passo (mm)	10,20,30,40
Altezza di trasporto ((mm)	900 ± 20
Velocità di trasmissione	10 m/s
Potenza del motore principale	420 W
Dimensione della macchina ((mm)	151015301250	191016301250	216017601250	216019001250
Peso ((kg)	220	280	340	380

Diagramma di funzionamento

NG OK Discaricatore di PCB Equipaggiamento a portata di mano con sistema di controllo PLC Mitsubishi e segnale SMEMA 0

Immagine fisica del prodotto

NG OK Discaricatore di PCB Equipaggiamento a portata di mano con sistema di controllo PLC Mitsubishi e segnale SMEMA 3

NG OK Discaricatore di PCB Equipaggiamento a portata di mano con sistema di controllo PLC Mitsubishi e segnale SMEMA 5

Applicazione

È utilizzato nel backend AOI delle linee di produzione SMT e DIP per ricevere segnali da AOI e distinguere e memorizzare automaticamente i PCB NG/OK.È adatto per macchine con specifiche PCB di 50 * 50 ~ 330 * 250. Altre dimensioni di schede PCB possono essere personalizzate in base alla situazione reale del cliente, o a causa delle limitazioni di dimensioni del sito, possono anche essere personalizzate in base alla situazione reale

Riguardo all'imballaggio

NG OK Discaricatore di PCB Equipaggiamento a portata di mano con sistema di controllo PLC Mitsubishi e segnale SMEMA 7

NG OK Discaricatore di PCB Equipaggiamento a portata di mano con sistema di controllo PLC Mitsubishi e segnale SMEMA 8

NG OK Discaricatore di PCB Equipaggiamento a portata di mano con sistema di controllo PLC Mitsubishi e segnale SMEMA 9
