| Luogo di origine: | La CINA |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-NK250 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto di legno, con schiuma |
| Tempi di consegna: | 10~15 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 insiemi al mese |
| Nome di prodotto: | Scaricatore di NG/OK | PWB che trasporta altezza: | 910±30mm |
|---|---|---|---|
| Dimensione del PWB: | 50*50~330*250mm | Alimentazione elettrica: | AC220V, 50/60Hz |
| Qty della rivista: | Riviste di ogni ferrovia 2 | Garanzia: | 1 anno |
| Uso: | Linea di produzione di SMT, catena di montaggio di SMT | Circostanza: | nuovo |
| Evidenziare: | Linea di produzione di SMT scaricatore del PWB,Bordo che separa lo scaricatore del PWB della rivista,Linea di produzione di AC220V SMT scaricatore |
||

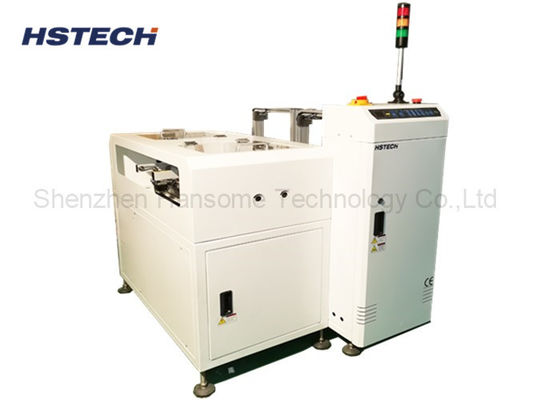

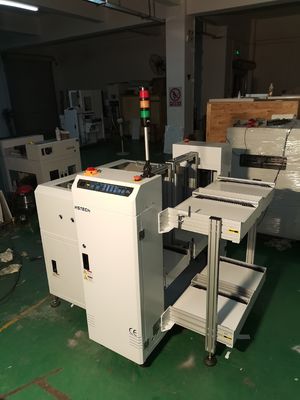

Linea di produzione SMT Good / No-good board Separating Magazine NG OK PCB Unloader
Introduzione
Questa unità viene utilizzata dopo che l'AOI, ricevendo il segnale AOI a monte, raccoglie automaticamente le schede NG/OK separatamente al magazzino pertinente.
Informazioni tecniche
| Funzione | Raccogliere le schede NG/OK separatamente ricevendo il segnale. |
| Altezza di trasporto | 910±30 mm |
| Direzione del trasporto | L~R, o R~L |
| Orario di raccolta | Ogni circa 6 secondi |
| Cambio di riviste nel tempo | Circa 30 secondi. |
| Lato fisso del binario | Lato anteriore |
| Lato operativo | Lato anteriore |
| Cintura trasportatrice | DSE |
| Spessore del PCB | Min 0,6 mm |
| Selezione del tono | 1-4 ((10 mm di passo) |
| Fornitore di alimentazione | 220V,50/60Hz,± 10% |
| Potenza | 00,05 kW |
| Pressione dell'aria | 4-6Bar |
| Consumo d'aria | Max 15L/min |
| Numero di riviste | Superiore:1 rivista, lato inferiore:2 riviste |
| Segnale | SMEMA |
| Opzioni |
1, modalità di controllo touch screen. 2Regolazione automatica della larghezza. 3, quantità di magazzini in base alle esigenze del cliente.
|
Caratteristiche
1,Controllo di programmazione PLC.

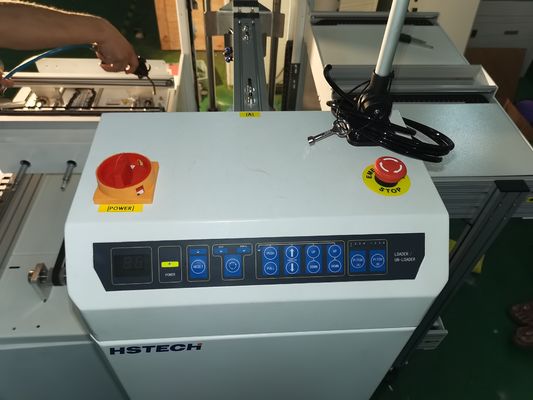

2, Utilizzando il pannello di controllo della membrana LED
3, impostazione di tono selezionabile.
4, per l'allineamento del caricatore.
5La pressione del pneumatico è regolata.
6, elevato throughput con breve tempo di cambio del caricatore.
7, raccogliere le schede NG/OK da AOI, immagazzinare automaticamente le schede NG/OK.
8, interfaccia di comunicazione SMEMA standard.
Modello
| Modello | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Lunghezza efficiente del PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Spessore del PCB | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
| Dimensione del magazzino | 355*320*563 mm | 460*400*563 | 535*460*570 mm | 535*530*570 mm |
| Dimensione della macchina | 1950*1600*1200 mm | 2300*1760*1200 mm | 2500*1880*1200 mm | 2500*2160*1200 mm |
| Peso | 220 kg | 280 kg | 340 kg | 380 kg |
