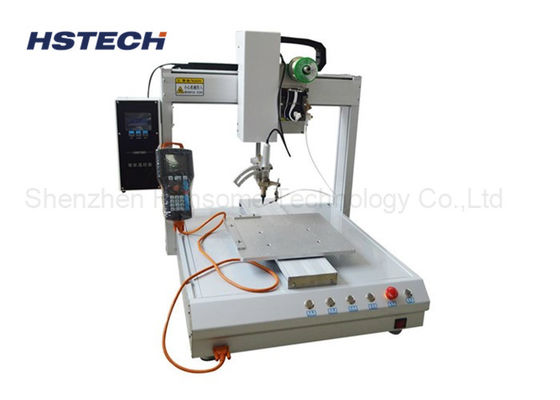

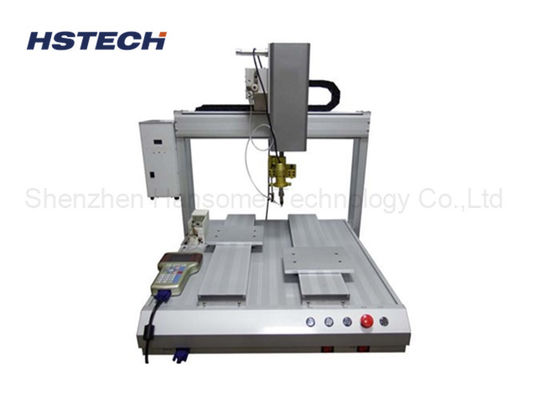

Robot di saldatura da tavolino di SMT per il PWB Assemblying con l'asse di rotazione
Introduzione
Questo SMT che da tavolino il robot di saldatura automatico è un saldatrice del PWB, manuale che fissa il programma per ogni punti di saldatura, auto che alimenta il cavo della lega per saldatura, con controllo della temperatura fino alla temperatura specifica, la latta della lega per saldatura fonderà il cavo della lega per saldatura per finire il processo di saldatura. L'operatore fa soltanto i dispositivi su misura per riparare il prodotto, dopo l'insieme il programma, quindi la macchina funzionerà automaticamente. Disponibile per saldatura a punti, saldatura di resistenza, saldatura della curva, saldatura del cerchio, saldatura continua della curva irregolare.
Caratteristiche
1, una saldatura di 5 assi.
2, controllo motorio passo passo.
3, riscaldare e controllo rotto della latta.
4, guida lineare di alta qualità, assicurano il liscio ed il piano commoventi.
5, saldatura flessibile, disponibile per il punto che salda, saldatura di resistenza ed altre funzioni.
6, il braccio a macchina sono una lega di alluminio di modello privata, struttura stabile, nessun piegato, anti-arrugginita.
7, insegnano al pendente che programma, possono conservare i programmi massimi di 99 gruppi,
8, sistema del filtro da purificazione del fumo, estendono la durata della vita del ferro della lega per saldatura, migliorano la qualità di saldatura.
9, la macchina con la funzione automatica di pulizia, che può fare la lega per saldatura che elabora più stabile ed estendere la durata della vita del ferro di solderin.
Specificazione
| Modello |
HS-S5331R |
| Tensione |
AC110V/220V, 50/60Hz |
| Gamma di lavoro di X/Y1/Y2/Z |
500*300*300*100mm |
| Asse della R |
360 gradi |
| Velocità commovente di X/Y1/Y2/Z |
300mm/s massimo |
| Sistema determinato |
Motore passo a passo, cinghia di sincronizzazione |
| Guida lineare |
Guida del precison di marca di Taiwan alta |
| Accuratezza di ripetizione |
±0.02mm |
| Programmazione |
Il programmin manuale con insegna al pendente |
| Sistema di controllo |
Comitato per il controllo |
| Stoccaggio di programma |
Può memorizzare mille insiemi di elaborazione i dati e del singolo
l'elaborazione dell'archivio può occupare fino allo spazio di stoccaggio di 3M
(cinque mila punti d'elaborazione)
|
| Spazio di stoccaggio dell'archivio |
Scatola tenuta in mano 256M, carta offline 32M, singolo archivio d'elaborazione fino a
spazio di stoccaggio di 3M (100.000 punti d'elaborazione)
|
| Supporto del documento |
Cad |
| Pulizia della latta del ferro |
Depurazione d'aria/pneumatico |
| Interfaccia esterna |
USB+RS232 |
| Metodo di saldatura |
Saldatura del punto/resistenza |
| Peso |
60kg |
| Dimensione a macchina |
680*585*800mm
|
Applicazione
Il saldatrice automatico principalmente è utilizzato nell'industria manufatturiera di elettronica. Pricipalmente è usato per i processi e l'elaborazione trattati della lega per saldatura che sono difficili da raggiungere nella saldatura di riflusso e da ondeggiare la saldatura. È particolarmente adatto a circuiti misti, componenti sensibili al calore ed i dispositivi sensibili in SMT centralizzano il processo. Saldatura, ampiamente usata nella linea di saldatura del bordo del PWB, nella saldatura della spina del caricatore, nella saldatura del connettore, latta nell'estremità di CC, collegamento della striscia della luce del LED ed altri campi. I robot di saldatura automatici sostituiscono la saldatura manuale per migliorare l'efficienza del lavoro e per migliorare la qualità della lega per saldatura. Adatto ad elettronica automobilistica, prodotti digitali e elettronici, LCD, circuito ed industria di saldatura di qualità altri industrie di produzione, connettori, RJ/trasformatori di rete, cavo, saldatura di FPCB, saldatura di COF, schede madri del computer, CAVO, altoparlanti e motori.
