Nome del prodotto: | robot di saldatura automatico Pavimento-stante | ente a macchina: | costruzione metallica |
---|---|---|---|
Latta del ferro: | Singolo | Piattaforma: | Doppia piattaforma di funzionamento di Y |
guida lineare: | HIWIN | Utilizzo: | PWB Soldeing, saldatura, saldatura del circuito |
Evidenziare: | macchina di saldatura auto,sistemi automatizzati di saldatura |
Pavimento lineare della latta del ferro della penna della lega per saldatura della guida che sta saldatrice robot
Introduzione

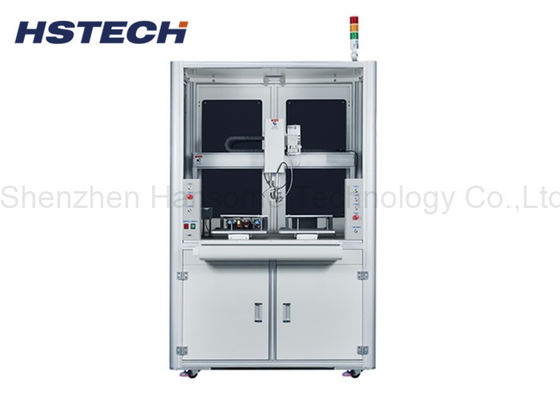

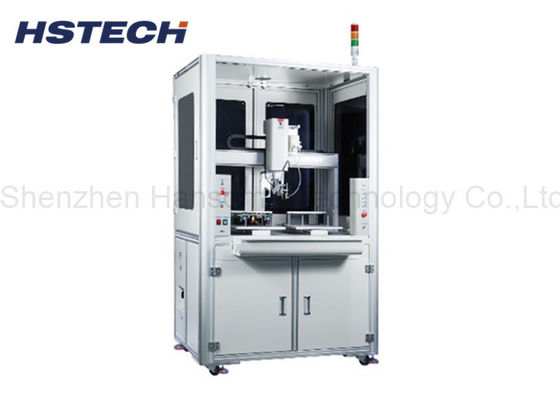

Questo saldatrice automatico di modello è il robot di saldatura di modello diritto del pavimento, differente dal saldatrice da tavolino, è un robot di saldatura più conveniente e più flessibile. Questa macchina adotta il sistema di funzionamento di 5 assi, con la doppia piattaforma di saldatura, singolo saldatoio/punta
gamma morving 500x300x300x100mm. La macchina adatta a molti generi di saldatura di PCBA, robot di saldatura automatici sostituisce la saldatura manuale per migliorare l'efficienza del lavoro e per migliorare la qualità della saldatura.
Caratteristiche
1, ente a macchina della costruzione metallica durevole, modello diritto del pavimento, doppia operazione della piattaforma.
2, un funzionamento di 5 assi, con l'asse di rotazione della R.
3, lunghezza della corsa di 500*300*300mm, gamma di viaggio possono essere personalizzati nell'ambito del requisito del cliente.
4, singolosaldatoio cheilcampo mobilehamolteopzionidipendonodalladimensionedelprodotto, inoltrepossonosu misuraaidoppisaldatoideltrippleodeldoppio.
5, supportano molti metodo della saldatura, indicano la saldatura, la saldatura di resistenza ed altre funzioni.
6, insegnano alla programmazione pandent, manuale che mette tutti i punti di saldatura, inoltre sostengono l'importazione del disegno di cad.
7, facendo uso della guida lineare di marca di Taiwan Hiwin di alta qualità, assicurano la precisione commovente.
8, la macchina adottano il controllo della cinghia di sincronizzazione e del motore passo a passo.
Specificazione
Modello | HS-S5331R | HS-S6331R | |
Tensione | AC110V/220V, 50/60Hz | ||
Gamma di lavoro di X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
Asse della R | 360degree | ||
Velocità commovente di X/Y/Z | 300mm/s massimo | ||
Sistema determinato | Motore passo a passo, cinghia di sincronizzazione | ||
Guida lineare | Guida del precison di marca di Taiwan alta | ||
Accuratezza di ripetizione | ±0.02mm | ||
Programmazione | Insegni al pendente | ||
Sistema di controllo | Comitato per il controllo | ||
Stoccaggio di programma |
Può memorizzare mille insiemi di elaborazione i dati e del singolo
l'elaborazione dell'archivio può occupare fino allo spazio di stoccaggio di 3M
(cinque mila punti d'elaborazione)
|
||
Spazio di stoccaggio dell'archivio |
Scatola tenuta in mano 256M, carta offline 32M, singolo archivio d'elaborazione fino a
spazio di stoccaggio di 3M (100.000 punti d'elaborazione)
|
||
Supporto del documento | Cad | ||
Pulizia della latta del ferro | Depurazione d'aria/pneumatico | ||
Interfaccia esterna | USB+RS232 | ||
Metodo di saldatura | Saldatura del punto/resistenza | ||
Peso | 65 chilogrammi | 70kg | |
Dimensione a macchina |
715*585*800mm |
815*685*800mm |
Configurazione a macchina principale
1, doppio saldatoio, doppia piattaforma di funzionamento di Y
2, tenuto in mano insegnano al programmatore del pendente
3, regolatore di riscaldamento
4, regolatore rotto della latta
5, assemblea della penna della lega per saldatura
6, punta di saldatura
7, della latta componenti fuori
8, scatola di pulizia
