| Luogo di origine: | La Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-5331R |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto di legno, con schiuma dentro |
| Tempi di consegna: | 5 ~ 7 Giorni di lavoro |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 200 PCS al mese |
| Nome di prodotto: | saldatrice automatico 5Axis | Campo mobile: | 500x300x300x100 mm |
|---|---|---|---|
| Testa di saldatura: | Singolo | Piattaforma: | Doppia piattaforma di funzionamento di Y |
| Tensione: | AC220V/110V | Specifica del filo di saldatura: | 0.6~1.0 mm |
| Uso: | PWB Soldeing, saldatura, saldatura del circuito | ||
| Evidenziare: | Saldatrice robot,macchina di saldatura auto |
||

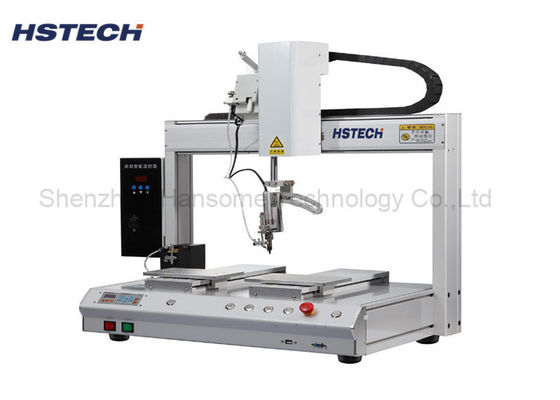

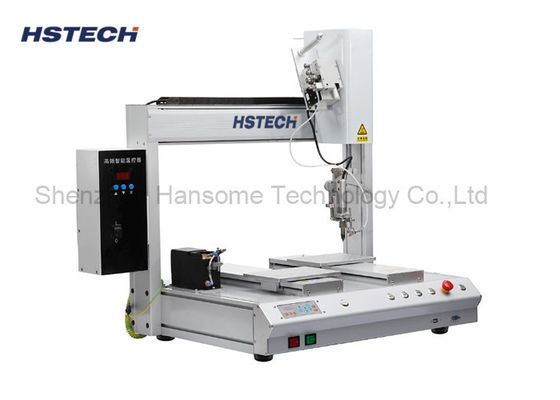

0.6 a 1.0 mm Robot/macchina per la saldatura PCB a filo di saldatura compatibile con il controllo del riscaldamento
Introduzione
Questa macchina di saldatura automatica è una macchina a piattaforma Y a doppia testa di saldatura a rotazione singola, gamma di movimento 500x300x300x100mm, gamma di movimento dell'asse X può anche estendersi a 600mm,la macchina è utilizzata in fabbrica di produzione elettronica, per sostituire il tradizionale processo di saldatura manuale. È particolarmente adatto per schede a circuito misto, componenti sensibili al calore e dispositivi sensibili nel processo di back-end SMT,anche ampiamente utilizzato nel filo di saldatura per PCBIn questo settore sono stati utilizzati sistemi di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione, di accensione.
Specificità
| Modello | HS-S5331R | HS-S6331R | |
| Voltaggio | AC110V/220V,50/60Hz | ||
| Intervallo di lavoro X/Y1/Y2/Z | 500*300*300*100 mm | 600*300*300*100 mm | |
| Asse R | 360 gradi. | ||
| X/Y/Z velocità di movimento | massimo 300 mm/s | ||
| Sistema di propulsione | Motore passo a passo, cintura cronometrante | ||
| Guida lineare | Guida ad alta precisione di Taiwan | ||
| Precisione di ripetizione | ± 0,02 mm | ||
| Programmazione | Pendente di insegnamento | ||
| Sistema di controllo | Pannello di controllo | ||
| Immagazzinamento dei programmi |
Può memorizzare un migliaio di set di dati di elaborazione e un singolo
file di elaborazione può occupare fino a 3M spazio di archiviazione
(cinquemila punti di elaborazione)
|
||
| Spazio di archiviazione dei file |
Scatola portatile 256M, scheda offline 32M, singolo file di elaborazione fino a
Spazio di archiviazione 3M (100.000 punti di elaborazione)
|
||
| Documento di supporto | CAD, CorelDRAW | ||
| Pulizia di stagno | Pulizia dell'aria/pneumatica | ||
| Interfaccia esterna | USB+RS232 | ||
| Metodo di saldatura | Saldatura a punta/sospirazione | ||
| Peso | 65kg | 70 kg | |
| Dimensione della macchina |
715*585*800 mm |
815*685*800 mm | |
Caratteristiche
1,Applicabile a diversi tipi di prodotti. La temperatura di saldatura può essere impostata liberamente (Una temperatura diversa può essere impostata per ogni giunto di saldatura)
2L'unità di saldatura può essere regolata in più direzioni, il che può proteggere il PCB e i componenti dai danni.
3,Asse di lavoro, doppia piattaforma di lavoro, con asse di rotazione R.
4, supporta molti metodi di saldatura, saldatura a punti, saldatura a resistenza e altre funzioni.
5,Insegnare la programmazione a Pendent, può salvare il programma di 99 gruppi.
6,Box portatile 256M, scheda offline 32M, singolo file di elaborazione fino a 3M di spazio di archiviazione (100.000 punti di elaborazione)
7Temperatura controllata numericamente (condizionatore d' aria statico: +/- 1C).
8.Nel processo di saldatura, la punta della saldatura ha un rapido recupero di calore e una lunga durata.
9, motore a gradini e controllo cingolare, dotato di guida lineare di marca Taiwan allo stesso tempo.
