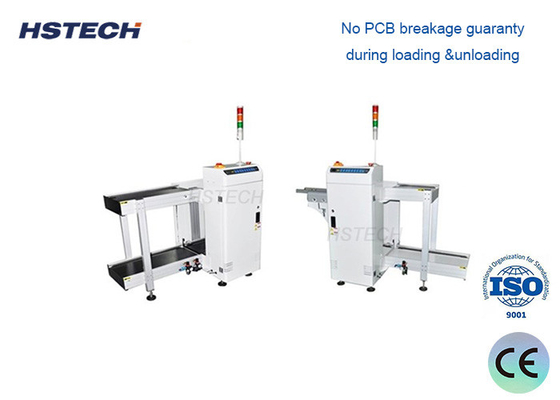

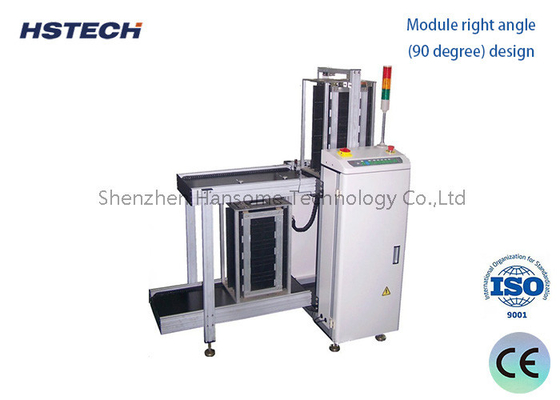

Controllo a schermo tattile a colori veri PCB Loader Equipaggiamento di gestione PCB con display a luce torre

Controllo a schermo tattile a colori veri PCB Loader Equipaggiamento di gestione PCB con display a luce torre

Questa macchina viene utilizzata per l'avvio della linea di produzione SMT, spingendo i PCB fuori dal magazzino al trasportatore della macchina a valle.

Definizione e funzione:
Il caricatore di PCB è un'attrezzatura speciale per il caricamento automatico di PCB (tabella di circuito stampato).
La funzione principale è quella di prelevare automaticamente i materiali dal rack delle materie prime e caricarli con precisione nella linea di produzione o nelle successive apparecchiature di processo.

Principio di funzionamento:
Il caricatore PCB è generalmente composto da rack, tazza di aspirazione a vuoto, piattaforma servo XY e altri componenti.
La coppa di aspirazione assorbe la scheda PCB attraverso la pressione negativa del vuoto e la piattaforma controlla con precisione la traiettoria di movimento per portare la scheda PCB dal rack alla posizione specificata.
L'intero processo è completato automaticamente dal sistema di controllo per ottenere un funzionamento di caricamento veloce ed efficiente dei PCB.

Caratteristiche principali:
Un elevato grado di automazione: raccolta e posizionamento del PCB completamente automatico senza operazione manuale.
Alta precisione di carico: precisione di posizionamento ripetibile entro ±0,05 mm.
Forte adattabilità: la posizione della ventosa può essere regolata automaticamente in base alle diverse dimensioni del PCB.
Alta efficienza: l'efficienza media di carico di una singola macchina può raggiungere 300-500 pezzi/ora.
Risparmiare sui costi di manodopera: ridurre notevolmente l'intensità del lavoro di carico manuale.

Scenari di applicazione:
Fabbricazione di PCB: carico automatico di schede nude su apparecchiature di patch SMT, macchine di saldatura a onde, ecc.
Assemblaggio elettronico: caricare le schede PCB assemblate su apparecchiature di prova, di imballaggio, ecc.
Riparazione e riparazione: caricare rapidamente e con precisione le schede PCB riparate sull'apparecchiatura di riparazione.

Specificità

Feature

1, controllo touch screen a colori veri

2, Mitsubishi PLC

3, Capacità del magazzino: superiore 1, inferiore 1 o personalizzato

4, passo selettivo: 10mm, 20mm, 30mm, 40mm

5, direzione di trasporto dei PCB: L - R, o R - L, facoltativo

6, Selezione del modo di funzionamento manuale/automatico

7, Ferrovia anteriore fissa o ferrovia posteriore fissa, facoltativo

8, altezza standard per applicazioni SMT ((920±20mm)

9, display di luci della torre

10, segnale SMEMA
