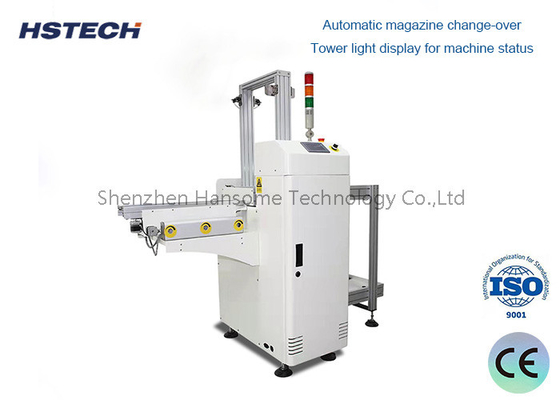

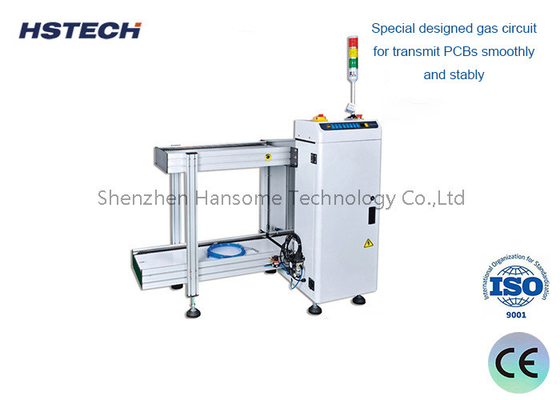

Allineamento automatico del magazzino 90W Motor brake drive velocità regolabile convogliatore a cinghia PCB scaricatore per SMT Line End

Marchio:	HSTECH
Numero di modello:	HS-460ULD
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Scaricatore del PWB

Energia:

AC110V/AC220V, 50/60Hz

Plc:

Mitsubishi

Interruttore optoelettronica:

OMRON

Condizione:

Nuovo

Struttura:

convogliatore a nastro

Velocità:

Regolabile

Direzione del PCB:

La LR o R-L (su misura)

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Evidenziare:

Discaricatore di PCB automatico per allineamento del magazzino

Discaricatore PCB del motore di frenata da 90 W

Discaricatore di PCB SMT

Descrizione del prodotto

Allineatore automatico di magazine, 90W, azionamento motore freno, scaricatore PCB

Questo avanzato scaricatore PCB rimuove automaticamente i circuiti stampati dalle apparecchiature della linea di produzione SMT, garantendo una gestione efficiente e senza danni delle schede.

Funzioni e applicazioni principali

Rimuovere automaticamente le schede PCB dalle macchine di posizionamento SMT e dai forni a rifusione
Trasferire le schede ai processi successivi, inclusi ispezione e smistamento
Migliorare l'efficienza della produzione riducendo al contempo l'intervento manuale
Ridurre al minimo il rischio di danni ai PCB durante le operazioni di movimentazione

Principio di funzionamento e componenti

Nastro trasportatore: Trasporta i PCB dalla porta di scarico dell'apparecchiatura allo scaricatore
Meccanismo di bloccaggio: Ventose a vuoto o pinze meccaniche si adattano a varie dimensioni di PCB
Meccanismo di sollevamento: Controlla il movimento verticale per la rimozione della scheda dal trasportatore
Meccanismo di trasferimento: Sposta le schede in posizioni designate o ai processi successivi
Sistema di controllo: Automatizza tutte le operazioni in base agli ingressi dei sensori

Specifiche di prestazione

Gamma di dimensioni di bloccaggio: da 50 mm a oltre 500 mm
Frequenza di bloccaggio: fino a dozzine di PCB al minuto
Precisione di posizionamento: precisione ±0,1 mm
Stabilità operativa: funzionamento continuo per decine di migliaia di ore

Vantaggi principali

Maggiore efficienza di produzione e coerenza del processo
Riduzione dei costi di manodopera e della movimentazione manuale
Protezione PCB migliorata e tassi di rendimento migliorati
Integrazione perfetta con le apparecchiature della linea di produzione SMT
Compatibile con PCB di varie specifiche e dimensioni

Specifiche tecniche

Modello	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
Voltaggio	CA 110 V/220 V, 50/60 Hz, monofase, max 300 A
Dimensione PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Dimensione del magazine	355×320×565	460×400×565	535×460×565	535×530×565
Quantità del magazine	Lato superiore 1 pz, lato inferiore 1 pz, oppure personalizzato per contenerne di più
Alimentazione aria	0,4~0,6 MPa
Altezza di trasporto	900±20 mm standard
Tempo di caricamento	6 secondi
Tempo di cambio del magazine	Circa 20 secondi
Direzione di trasporto	Da sinistra a destra, o da destra a sinistra, opzionale
Spessore PCB	Minimo 0,4 mm
Selezione passo passo	1-4 (passi di 10 mm)
Comunicazione	SMEMA
Dimensione della macchina	1700×780×1200	1900×860×1200	2200×920×1200	2200×1120×1200
Peso	Circa 160 kg	Circa 200 kg	Circa 240 kg	Circa 260 kg
