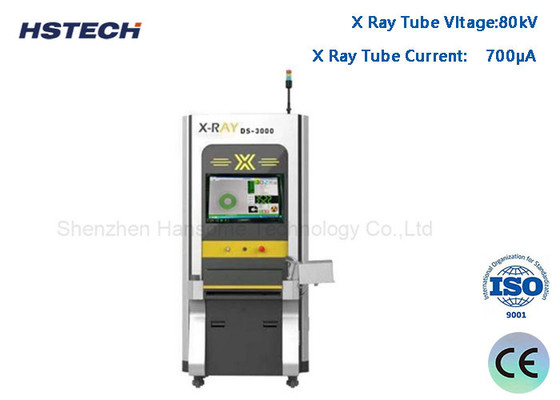

Contatore di componenti SMD per tubo a raggi X Panasonic 80kV con conteggio ultraveloce e display HDMI da 24 pollici

Marchio:	HSTECH
Numero di modello:	DS-3000
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

CE,RoHS

Nome del prodotto:

X Ray SMD Chip Counter

Tipo del raggio x:

Panasonic

Vltage del tubo radiogeno:

80kv

Corrente del tubo radiogeno:

700μA

Unità di prova:

Tavola digitale di HD

Dimensione del tavolo:

430*430 mm

Dimensione pixel:

140μm

Dimensione della macchina:

1067*1335*1968mm

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Evidenziare:

Contatore componenti SMD con tubo a raggi X da 80 kV

Contatore di chip SMD a raggi X a conteggio ultraveloce

Contatore chip SMD con display HDMI da 24 pollici

Descrizione del prodotto

Display HDMI da 24 pollici Panasonic Contatore di chip SMD a raggi X con conteggio ultraveloce

Dispositivo di gestione dell'inventario dei componenti intelligente di fascia alta che integra la tecnologia di imaging a raggi X e l'analisi visiva AI per la produzione elettronica.

Panoramica del prodotto

Il contatore di chip SMD a raggi X fornisce una soluzione specializzata per contare e identificare in modo rapido, accurato e non distruttivo i chip SMD (Surface Mount Device) confezionati in vassoi o sfusi nella produzione elettronica.

Specifiche tecniche

Nome del prodotto	Contatore SMD a raggi X offline
Modello	DS-3000
Tipo di tubo a raggi X	Tipo chiuso, micro spot focale
Tensione del tubo	80kV
Corrente del tubo	700μA
Dimensione dello spot focale	30μm
Sonda di prova a tavolo piatto	Tavolo digitale HD
Area effettiva	430×430mm
Dimensione pixel	140μm
Risoluzione	3072×3072
Dimensione massima del nastro	17 pollici (circa 430 mm)
Altezza massima	85mm
Componenti minimi	01005
Velocità di conteggio	10 secondi ogni volta
Precisione di conteggio	>99.95%
Dimensioni della macchina	1067×1335×1968mm
Peso	950KG
Alimentazione	AC110V/220V, 50/60Hz
Potenza massima	800W
PC industriale	CPU I7-6700, 8G RAM, 240GB SSD
Monitor	Display HDMI da 24 pollici

Caratteristiche principali

Tubo a raggi X chiuso da 80KV con qualità stabile e nessuna manutenzione richiesta
Sonda di rilevamento a raggi X a pannello piatto digitale ultra-chiara da 17 pollici
Conteggio ultraveloce: scansiona 4 bobine da 7 pollici o 1 bobina da 15 pollici in 10 secondi
Gestisce bobine di nastro fino a 17 pollici (430 mm), inclusi sacchetti a prova di umidità o bobine confezionate Jedec
Algoritmo di deep learning brevettato con condivisione del database cloud su tutte le macchine
Scansione e conteggio automatici dei codici a barre con stampa immediata delle etichette
Integrazione con i sistemi MES, ERP, WMS per la gestione digitale del magazzino materiali
Aggiornamenti permanenti dell'algoritmo software
Migliora significativamente l'efficienza e l'accuratezza riducendo al contempo i requisiti di manodopera

Integrazione di sistema

Supporta la scansione automatica dei codici a barre (codice QR, codice a barre), la stampa di etichette e l'integrazione del sistema di gestione con MES, ERP e WMS.

Funzionalità di sicurezza

Livelli di radiazioni inferiori allo standard di 1uSv/hr, blocco della porta posteriore con interruzione automatica dell'alimentazione del tubo a raggi X, protezione anticollisione del tavolo, griglia di sicurezza e pulsante di emergenza.

Scenari applicativi

Ispezione dei materiali in arrivo: campionamento rapido o ispezione completa dei materiali dei fornitori
Inventario e gestione del magazzino: controlli accurati di chip di alto valore
Preparazione e verifica dei materiali di produzione: confermare l'accuratezza dei materiali prima dei cambi di linea
Verifica della spedizione in uscita: conferma della quantità finale per evitare controversie
Rilavorazione e gestione del materiale rimanente: inventario BGA e altri chip rimossi

Immagini del prodotto

Imballaggio
