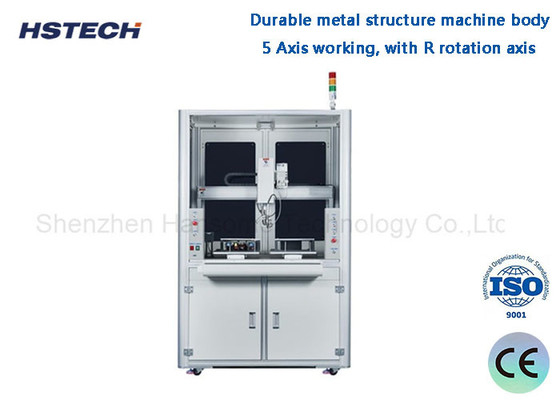

Robot di saldatura automatico a 5 assi da pavimento con piattaforma di lavoro a doppia Y e guida lineare Hiwin per la saldatura di PCB

Marchio:	HSTECH
Numero di modello:	HS-FS5331R
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	100 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Robot automatico di saldatura a terra

Corpo della macchina:

Struttura metallica

Latta del ferro:

Separare

Piattaforma:

Doppia piattaforma di funzionamento di Y

Guida lineare:

Hiwin

Utilizzo:

Pcb Saldatura, saldatura, saldatura di schede di circuito

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

100 serie al mese

Evidenziare:

Robot di saldatura automatica con piattaforma di lavoro a doppia Y

Robot di saldatura a 5 assi da pavimento

Saldatrice per PCB con guida lineare Hiwin

Descrizione del prodotto

Piattaforma di lavoro a doppio Y Robot automatico di saldatura a terra

Questo robot di saldatura automatica in piedi offre maggiore comodità e flessibilità rispetto ai modelli desktop,con una struttura a doppia piattaforma di lavoro in Y per efficienti operazioni di saldatura dei PCB.

Visualizzazione del prodotto

La macchina utilizza un sistema di lavoro a 5 assi con doppie piattaforme di saldatura, che fornisce un unico raggio di movimento del ferro di saldatura / punta di 500x300x300x100 mm. Ideale per varie applicazioni di saldatura PCBA,questo robot di saldatura automatica sostituisce la saldatura manuale per migliorare significativamente l'efficienza del lavoro e la qualità della saldatura.

Caratteristiche chiave

Carrozzeria a struttura metallica resistente con progettazione a terra e funzionamento su doppia piattaforma
Sistema di lavoro a 5 assi, compreso l'asse di rotazione R
Distanza di percorrenza 500×300×300 mm (personalizzabile in base alle esigenze del cliente)
Ferri di saldatura singoli con opzioni di movimentazione flessibile; personalizzabili su ferri di saldatura doppi o tripli
Supporta più metodi di saldatura tra cui saldatura a punti e saldatura a resistenza
Insegnare la programmazione del pendente con impostazione manuale del punto di saldatura; supporta l'importazione di disegni CAD
Guida lineare di alta qualità per movimenti precisi
Motore passo a passo e sistema di controllo della cinghia di sincronizzazione

Specifiche tecniche

Modello	HS-S5331R	HS-S6331R
Voltaggio	AC110V/220V, 50/60Hz
Intervallo di lavoro X/Y1/Y2/Z	500 × 300 × 300 × 100 mm	600 × 300 × 300 × 100 mm
Asse R	360°
X/Y/Z Velocità di movimento	Max 300 mm/s
Sistema azionato	Motore passo a passo, cintura di sincronizzazione
Guida lineare	Guida ad alta precisione di marca Taiwan
Esattezza ripetuta	± 0,02 mm
Programmazione	Pendente di insegnamento
Sistema di controllo	Pannello di controllo
Memoria del programma	1, 000 set di dati di elaborazione; singolo file fino a 3M di spazio di archiviazione (5.000 punti di elaborazione)
Spazio di archiviazione	Box portatile 256M, scheda offline 32M, singolo file di elaborazione fino a 3M di spazio di archiviazione (100.000 punti di elaborazione)
Supporto documentale	CAD
Pulizia di stagno di ferro	Pulizia dell'aria/pneumatica
Interfaccia esterna	USB+RS232
Metodo di saldatura	Saldatura a punta/sospirazione
Peso	65 kg	70 kg
Dimensione della macchina	715 × 585 × 800 mm	815 × 685 × 800 mm

Configurazione della macchina principale

Doppia saldatura, doppia piattaforma di lavoro in Y
Programmatore di pendenti di insegnamento portatile
Controller di riscaldamento
Controller di stagno rotto
Fabbricazione di penne da saldatura
Punte di saldatura
Componenti di stagno
Scatola di pulizia
