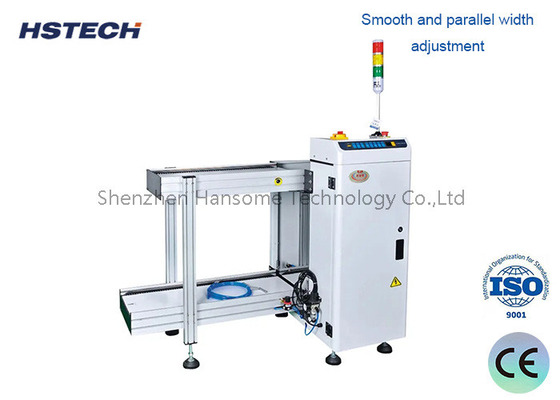

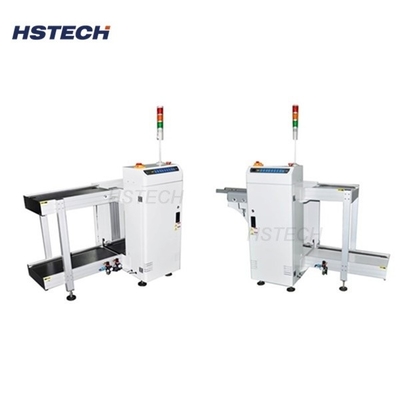

True Color Touch Screen Control PCB Loader con segnale SMEMA e tempo di caricamento di 6 secondi per la produzione SMT

True Color Touch Screen Control PCB Loader con segnale SMEMA e tempo di caricamento di 6 secondi per la produzione SMT

Marchio:	HSTECH
Numero di modello:	HS-250LD
Moq:	1 set
prezzo:	negotiable
Condizioni di pagamento:	T/T, Western Union,
Capacità di approvvigionamento:	50 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Nome del prodotto:

Caricatore del PWB

Colore:

Bianco

Alimentazione elettrica:

AC110V/220V,50/60Hz

Plc:

Panasonic

Relè:

Schneider

Interruttore optoelettrico:

OMRON

Imballaggi particolari:

Imballaggio in legno

Capacità di alimentazione:

50 serie al mese

Evidenziare:

Caricatore PCB di controllo touch screen True Color

SMEMA Signal PCB Loader

Caricatore di riviste SMT con tempo di caricamento di 6 secondi

Descrizione del prodotto

Caricatore di PCB a schermo sensoriale a colori veri di alta qualità con segnale SMEMA

True Color Touch Screen Control PCB Loader con MITSUBISHI PLC per le operazioni automatizzate della linea di produzione SMT.

Applicazione

Questa macchina è progettata per l'avvio delle linee di produzione SMT, spingendo automaticamente i PCB dal magazzino al trasportatore delle apparecchiature a valle.

Specificità

Modello	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Voltaggio	AC110V/220V, 50/60Hz, monofase, massimo 300A
Dimensione del PCB	(50×50) ~ ((350×250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
Dimensione della rivista	355×320×565	460×400×565	535×460×565	535×530×565
Fornitura di aria	0.4~0.6Mpa
Altezza di trasporto	920±20 mm (standard)
Tempo di caricamento	6 secondi
Le riviste sostituiscono il tempo	Circa 20 secondi.
Direzione del trasporto	L a R o R a L (facoltativo)
Spessore del PCB	Minimo 0,4 mm
Pianti	1-4 (10 mm di passo)
Comunicazione	SMEMA
Dimensione della macchina	1100×780×1200	1400×860×1200	1500 × 920 × 1200	1600 × 1120 × 1200
Peso	Circa 140 kg	Circa 180 kg	Circa 220 kg	Circa 230 kg

Caratteristiche chiave

Interfaccia di controllo touch screen a colori veri
Mitsubishi PLC per un funzionamento affidabile
Capacità del magazzino: superiore, inferiore o opzioni personalizzate
Distanza di scatto: 10 mm, 20 mm, 30 mm, 40 mm
Direzione di trasporto dei PCB: L-R o R-L (facoltativo)
Selezione del modo di funzionamento manuale/automatico
Fermo sul binario anteriore o fisso sul binario posteriore (facoltativo)
Altezza standard per l'applicazione SMT (920±20 mm)
Visualizzazione della luce della torre per l'indicazione dello stato
Compatibilità del segnale SMEMA

Scenari di applicazione

Fabbricazione elettronicaAmpiamente utilizzato nelle linee di produzione di prodotti elettronici, in particolare nel processo di carico prima delle macchine di posizionamento e delle attrezzature di saldatura.
Produzione efficiente:Riduce i costi di manodopera e migliora l'efficienza della produzione in ambienti di produzione ad alto volume.
Produzione in piccoli lotti di varietà multiple:Ideale per le linee di produzione che richiedono un rapido passaggio tra diversi tipi di PCB.

Considerazioni di selezione

Capacità di produzioneSelezionare la velocità di caricamento e la capacità adeguate in base alle esigenze di produzione
Compatibilità delle apparecchiature:Assicurare la compatibilità con le attrezzature di produzione esistenti per un'integrazione senza soluzione di continuità
Facilità di utilizzo:Scegliere attrezzature facili da usare e da mantenere per ridurre al minimo i costi di formazione

Immagini del prodotto
