Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS- RM-288 |
Quantità di ordine minimo: | 1 SET |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto di legno |
Tempi di consegna: | 7~9 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 insiemi al mese |
Nome del prodotto: | Router per circuiti PCB a curva automatica con fusione Sycotec | Garanzia: | 1 anno |
---|---|---|---|
Controllo: | Schermata tattile | PLC: | Mitsubishi |
Marchio del relè: | Schneider | commutatore optoelettronico: | Omron |
Materiale: | Leghe di alluminio | condizione: | Nuovo |
segnale: | SMEMA | Fornitore di alimentazione: | AC220V |
tipo: | Automazione |

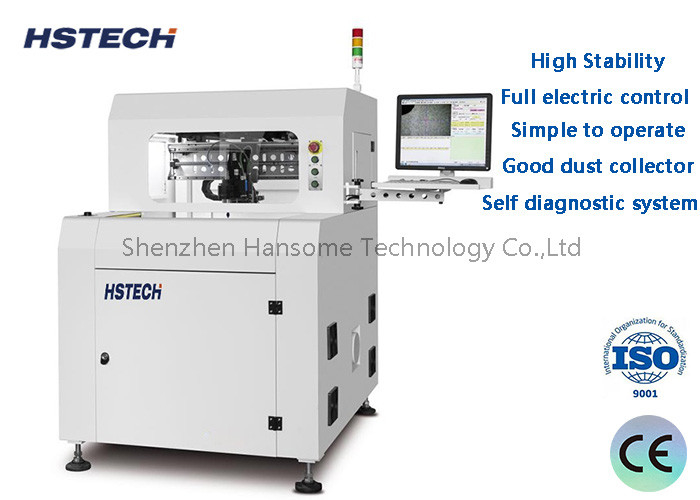

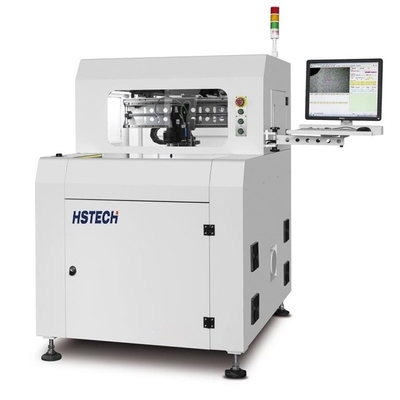

Router per PCB a curva automatica a schermo tattile con fusione Sycotec
Introduzione:
PCB Router, o chiamato macchina di taglio PCB automatico, ad alta velocitàGermania Sycotec spindle drivingkit di fresatura per il taglio di PCBA ad alta densità e di altri substrati materiali.
Caratteristiche:
1Controllo completamente elettrico, senza necessità di pressione dell'aria.
2Alta stabilità, facile manutenzione.
3Semplice da usare, breve cambiamento nel tempo.
4, Progettazione per PCBA di medie e piccole dimensioni.
5, un buon raccoglitore di polvere assicurare la pulizia durante l'operazione.
6, consentire la messa a punto del kit di fresatura di taglio per fasi riduce notevolmente il costo dei consumabili.
7, il tagliolatore è azionato da un fusione ad alta velocità con i vantaggi di una ridotta forza di taglio, alta precisione, basso rumore, ed è adatto a tutte le forme di pcba, come rotondo, linea retta, tipo L o U,quadrati e forme d'arco.
8Il sistema di autodiagnosi consente di risolvere facilmente i problemi di malfunzionamento durante la produzione e di ridurre i tempi di fermo.
Specificità:
Modello | RM-288 | RM-388 | RM-888 |
Struttura | Spindle singolo, piattaforme di lavoro doppie | Spindle singolo, piattaforme di lavoro doppie | Spindle singolo, piattaforme di lavoro doppie |
Dimensione della macchina ((mm) | 1000*1200*1550 | 1000*1200*1550 | 1200*1400*1550 |
Peso del corpo | 700 kg | 700 kg | 900 kg |
Dimensione del raccoglitore di polveri ((mm) | 625*600*1600 | 625*600*1600 | 625*600*1600 |
Potenza del raccoglitore di polveri | 3 CV/2,2 kW | 3 CV/2,2 kW | 5 CV/3,5 kW |
Peso del raccoglitore di polveri | 130 kg | 130 kg | 130 kg |
Metodo di raccolta | Collezione di fondo | Collezione di fondo | Collezione di fondo |
Dimensioni della piattaforma di lavoro | 300*400 mm | 300*400 mm | 410*510 mm |
Tipo di guida della piattaforma | Doppia piattaforma rotante, tagliatrice di precisione con motore inverter a 3 fasi | ||
Sistema di guida | Asse X/Y/Z azionata da un servomotore,asse W azionata da un inverter di frequenza a tre fasi | ||
Spindle di routing | 5000~50000 giri/min, raffreddamento automatico | 5000~60000 giri/min, raffreddamento automatico | |
velocità di taglio | 1-100 mm/s | ||
Precisione di taglio | ± 0,05 mm | ||
Precisione di ripetizione | ± 0,02 mm | ||
Velocità di movimento dell'asse | 800 mm/s | ||
Metodo di misurazione dell'asse Z | Guida a vite, doppia guida | ||
Kit per il router | Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno | ||
Durata di vita degli utensili | Controllo del programma software | ||
Funzione di protezione attiva | Tela di sicurezza | ||
Porta di sicurezza | porta manuale | ||
Errore alum | - Sì, sì. | ||
Metodo di programmazione | Autoprogrammazione, fotocamera controllata da tastiera e mouse |
