| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | CM-610 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno |
| Tempi di consegna: | 15~20 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 serie al mese |
| Nome del prodotto: | Macchina del router di PCBA | alimentazione: | Alimentazione in cassetto |
|---|---|---|---|
| Piattaforma di lavoro: | Doppio, può essere combinato come una piattaforma. | Funzione: | Dispositivi per la separazione delle schede a pin PCBA |
| Materiale: | Matel dello strato | Colore: | Arancione, grigio. |
| Evidenziare: | Macchina di routing per PCB di raccolta della polvere,Macchina per il routing PCB ad alta velocità,Macchina di routing automatica per PCB |
||

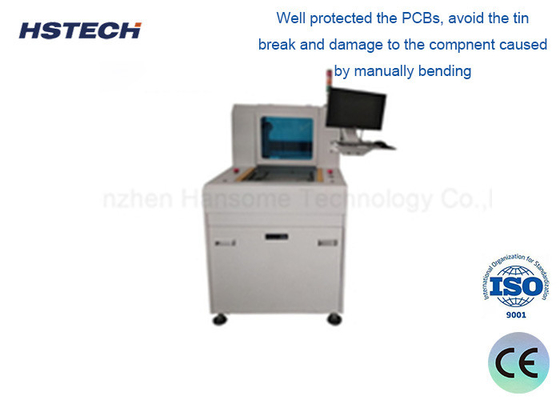

Macchina di routing automatico per PCB a bassa velocità per la raccolta della polvere con alimentazione del cassetto
Il router PCB (Printed Circuit Board), noto anche come macchina di fresatura PCB, è una macchina utilizzata appositamente per la produzione di schede di circuiti stampati.Essi svolgono un ruolo vitale nella fabbricazione di elettronica per operazioni come la rimozione di parti indesiderate da PCB multi-livelloQueste macchine hanno generalmente un'elevata precisione di fresatura e sono in grado di rimuovere i PCB con precisione.Le parti inutili del circuito assicurano la sua affidabilità.
I router PCB svolgono ruoli importanti nel processo di produzione delle schede di circuito: rimuovendo il materiale in eccesso, creando tracce di circuito, aprendo buchi e personalizzando le forme.
I router PCB sono ampiamente utilizzati nei settori della produzione elettronica e della produzione di schede di circuito, inclusi ma non limitati ai seguenti campi di applicazione:produzione di apparecchiature elettroniche, attrezzature di comunicazione, sistemi di controllo industriale, attrezzature mediche, aerospaziale e difesa nazionale.
I router per circuiti stampati di solito devono essere compatibili con software CAD (computer-aided design) per convertire i file di progettazione in percorsi di fresatura effettivi.devono essere compatibili con le apparecchiature per l'assemblaggio dei PCB e le apparecchiature di ispezione per garantire processi di produzione fluidi e coerenti.
I router PCB sono strumenti indispensabili nel processo di produzione elettronica e svolgono un ruolo chiave nella produzione di circuiti stampati di alta qualità e precisione.L'elevata precisione e l'automazione di queste macchine contribuiscono ad aumentare l'efficienza della produzione e garantiscono l'affidabilità e le prestazioni dei prodotti elettronici.
Caratteristiche
1.Sistema operativo software cinese/inglese.

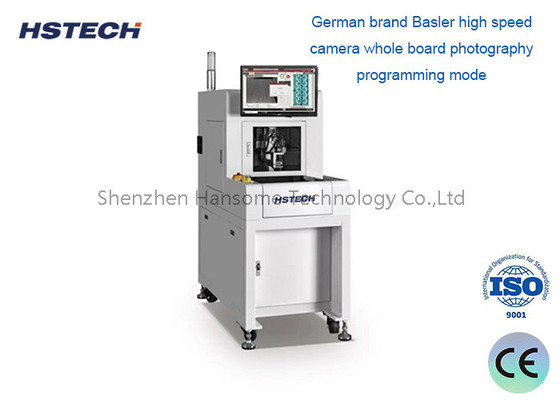

2.Camera ad alta velocità della marca tedesca Basler in modalità di programmazione fotografica su tutta la scheda.
3.Equipaggiato con cambio automatico di strumento di routing ((bit), rilevamento della rottura dello strumento, funzione di correzione dell'altezza dello strumento.
4Lavorare su un singolo tavolo, può essere utilizzato anche in combinazione con due macchine, mentre l'apparecchiatura può essere operata senza pilota con un robot, migliorando notevolmente l'efficienza della produzione.
Specificità
| Modello della macchina | NT1cultura |
| Dimensione del taglio del PCB | 310*360 mm |
| Oggetto di taglio | V-groove, buco di timbro, punto circolare, ecc. |
| Tavolo da taglio | Tavola singola |
| Precisione di taglio | ± 0,08 mm |
| Precisione di ripetizione | ± 0,015MM |
| Velocità massima di movimento dell'asse | X,Y1,Y2:1000 mm/s,asse Z:800 mm/s |
| Fusoliera | Marca cinese |
| Modalità di cambio utensile | Cambio manuale di utensili |
| Velocità di routing dello spinello | Max: 60000 giri al minuto |
| rilevamento degli strumenti | Fabbricazione di apparecchiature per la produzione di energia elettrica |
| velocità di taglio | 5 ̊100 mm/s regolabile |
| Spessore di taglio del PCB | 0.3-3.0MM |
| Metodo di programmazione | Tutte le foto, insegnamento di linee di disegno |
| Metodo di controllo | Sistema di controllo a tre assi di precisione PC |
| X, Y1, Y2, Z metodi motori | Servo drive domestico (opzione Panasonic) |
| Dimensione dei bit di routing adatti | 0.8 ¢3.0MM |
| Fornitore di alimentazione | AC220V 50/60HZ monofase |
| Dimensioni della macchina | L*W*H ((1250mm*650mm*1550mm) |
| Peso della macchina | 300 kg |
| Potenza del depuratore | 3 CV |
| Fornitore di alimentazione del depuratore | AC380V 3 fasi |
| Dimensione trasparente dalla polvere | L*W*H ((800mm*400mm*780mm) |
| Dimensioni del depuratore | 60 kg |
| Metodo di pulizia della polvere | Pulizia del lato superiore/dimensione inferiore (facoltativo) |
Dettagli della macchina
Super Vision System ((Equipaggiato con una fotocamera di imaging industriale tedesca e un obiettivo Moritex di marca giapponese) e un dispositivo di raccolta della polvere ESD sul lato superiore della spazzola.
Sistema di taglio integrato (taglio con giug o dito magnetico) e PIN del dito magnetico (disegno brevettato)
Sistema di taglio affidabile ((Utilizzare il fusibile tedesco Sycotec e l'inversione di frequenza),Win7/Win10 sistema di versione inglese.
