Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri

Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri
Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri

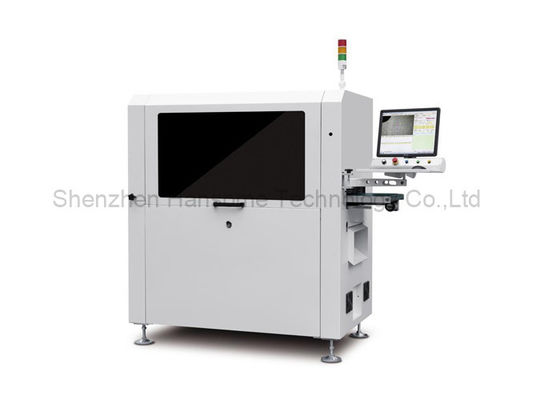

Grande immagine :  Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri

Dettagli:
Luogo di origine: La Cina
Marca: HSTECH
Certificazione: CE
Numero di modello: ARX-811
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: Caso di legno, protezione della schiuma
Tempi di consegna: 20~30 giorni del lavoro
Termini di pagamento: T/T, Western Union, MoneyGram, D/P
Capacità di alimentazione: 50 serie al mese

Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri

descrizione
Nome del prodotto: Macchina in-linea del router di PCBA Dimensione del PWB: 50x50~260x340mm
spessore del PWB: 0.4-6mm Alimentazione: AC380v, 50/60Hz
Separazione del corredo: Fresa Garanzia: 1 anno
Evidenziare:

pcba cutting machine

,

inline pcba router machine

Macchina del router del PWB Depaneling della scelta di vuoto del fuso della Germania con il collettore di polveri



Introduzione



Questa macchina è una contornitrice automatica in-linea di PCBA, facendo uso della taglierina di acciaieria del tungsteno dello stinco come lo strumento spearating, lavoro con il dispositivo su misura per riparare il PCBA, inoltre riordina la polvere con un collettore di polveri dopo il taglio, cinghia di ESD da trasportare al dispositivo a valle.



Caratteristiche



1, la scelta di vuoto e dispongono il PCBA.

2, taglio inferiore.

3, doppio taglio della piattaforma.

4, con rilevazione rotta del coltello.

5, collegano la linea di produzione automatica.

6, statistiche di SPC funzionano ed abbinano il sistema del ERP.

7, possono essere forniti del cambiamento automatico dello strumento, della funzione protetta contro le esplosioni dell'aspirapolvere e del volume di aria

funzione di controllo.



Specificazione



Modello ARX-811
Dimensione massima del PWB 260x340mm
Dimensione minima del PWB 50x50mm
Spessore del PWB 0.4-6mm
Altezza della trasmissione 900±50mm
Direzione di trasporto Da sinistra a destra
Velocità del trasporto 1500mm/s (massimo) regolabile
Modo di caricamento ferrovia di guida Sezione tipa del trasporto
Adeguamento di larghezza della ferrovia Automatico
Interfaccia di comunicazione SMEMA
Posizionamento del PWB Posizionamento dei dispositivi
Sistema di raccolto L'aspirazione di vuoto prende
Spindel/velocità di taglio 60.000 giri/min./min, marca della Germania (optionnal 100.000 giri/min./min, marca della Germania)
Tipo di raffreddamento Tipo raffreddato auto
Cambiamento automatico dello strumento facoltativo
Controllo del coltello della rottura
Separazione della velocità 5-100mm/s
Accuratezza di taglio ±0.05mm
Corredo di fresatura ratation della destra φ0.8~φ3.0, acciaio di tungsteno dello stinco
Ripeti la precisione di posizionamento ±0.1mm
Coordini la velocità commovente 1000mm/s
Fuori placchi il tipo Trasporto della cinghia di ESD/unità forwardrding pannello in lotti
Raccolta dei rifiuti Raccolta residua dell'armadietto
Programmazione di procedura Programma di /editing dell'importazione del disegno di GERBER attraverso il sistema visivo
Dotazione d'aria 5-8 ³ di kg/cm
Alimentazione elettrica AC380V, 50/60Hz, 3KW
Dimensione a macchina 1500x850x1600 millimetro
Peso
Appro. 800kg



Dimensione a macchina



Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri 0



Dettagli



Collettore di polveri inferiore di dimensione.



Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri 1



Sistema eccellente del CCD con la macchina fotografica di rappresentazione, la lente del moritex e la misura - sorgente luminosa livellata, sostenere calibratura a macchina,

compensazione e posizionare, con la grande stabilità e la capacità anti--distrubance.



Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri 2



Mandrino di aspirazione di vuoto di Omniponent per il selezionamento, la collocazione, lo scarico e la produzione.



Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri 3


Il sistema scaricante composito, usato la cinghia antistaic di ESD per trasportare il prodotto separato dal lato superiore e lo sprecone è trasportato dal lato inferiore, risparmia molto spazio con questo metodo.



Macchina del router del PWB Depaneling della scelta di vuoto con il fuso della Germania del collettore di polveri 4
