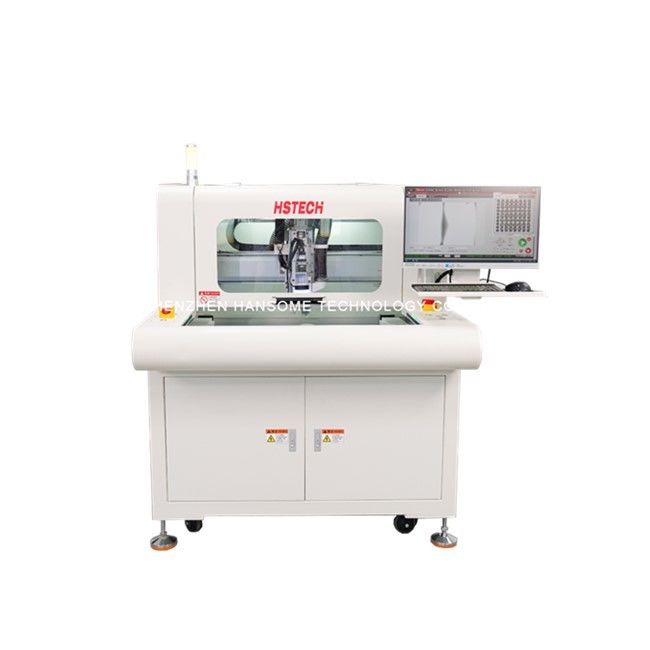

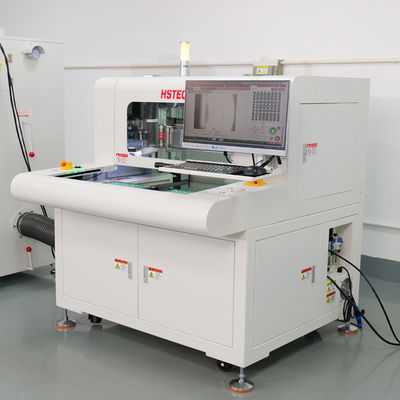

Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec

Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec
Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec

Grande immagine :  Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec

Dettagli:
Luogo di origine: La Cina
Marca: HSTECH
Certificazione: CE
Numero di modello: ARM-711
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: Caso di legno, protezione della schiuma
Tempi di consegna: 20~30 giorni del lavoro
Termini di pagamento: T/T, Western Union, MoneyGram, D/P
Capacità di alimentazione: 50 serie al mese

Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec

descrizione
Nome del prodotto: Macchina in-linea del router di PCBA Segnale: SMEMA
Dimensione del PWB: 50x50~350x350mm collettore di polveri:
Direzione di trasmissione: da sinistra a destra Alimentazione: AC380v, 50/60Hz
Evidenziare:

pcb cnc router

,

pcba cutting machine

Macchina in-linea del router del PWB di operazione del PC del segnale di SMEMA con il fuso di Sycotec



Introduzione



Questa macchina è un sistema in-linea automatico completo del router, con il caricatore e lo scaricatore per la linea della prova ATE, il fuso ad alta velocità, forza bassa di sforzo per tagliare il PCBA e per assicurare la precisione e il clearliness.



Caratteristiche



1, uso Germania Sycotec Spinde, 1000000 giri/min. massimi e funzione di commutazione automatica della lavorazione con utensili.
2, la spazzola di ESD al fondo del PCBA, hanno un effetto assorbente della polvere perfetta.
3, sistema eccellente del CCD con la macchina fotografica di rappresentazione, la lente di Moritex e la sorgente luminosa livella di misura, sostenere calibratura a macchina, compensazione e posizionamento, con la stabilità grande e la capacità anti--distrubance.
4, soluzione senza maschera perfetta di percorso, sostengono la dimensione del PWB di 20*20~350*350mm ed il dispositivo della raccolta può realizzare velocemente rimuove ed installa, l'alta affidabilità e basso costo.
5, repertorio standard della lavorazione con utensili con tre generi di 3.175tools, ciascuno con 10pcs dentro. Con il sistema di bloccaggio di precisione e sistema di sollevamento, X1, Y1 e Z1 per commutare gli strumenti
6, scaricano solution1: PCBA dopo il taglio, sarà disposto alla cinghia di ESD, quindi entra nella linea di assembley o della prova. Scarichi la soluzione 2: Con il lotto che scarica l'unità, il morsetto disporrà il contenitore di vassoio.

7, la fresa sono guidati dal fuso ad alta velocità con i vantaggi di una forza di taglio riduttrice, un alto accuraty, a basso rumore ed adatto a tutto il pcba di forma, come il giro, linea retta, tipo di U o di L, squres e forme dell'arco.
8, sistema inglese di versione Win7/Win10



Specificazione



Modello ARM-710 ARM-711
Dimensione massima del PWB 350x350mm
Dimensione minima del PWB 50x50mm
Spessore del PWB 0.4-6mm
Altezza della trasmissione 900±50mm
Direzione di trasporto Da sinistra a destra
Velocità del trasporto 1500mm/s (massimo) regolabile
Modo di caricamento ferrovia di guida Sezione tipa del trasporto
Adeguamento di larghezza della ferrovia Automatico
Interfaccia di comunicazione SMEMA
Posizionamento del PWB Pressione alta e bassa della ferrovia di guida
Sistema di raccolto 360degree sistema di bloccaggio rotatorio, 2 gruppi di ugelli di aspirazione di vuoto; 4 gruppi di trasporto/lotto della cinghia di ESD rivestono le unità di pannelli di spedizione al massimo
Spindel/velocità di taglio 100.000 giri/min./min, marca della Germania 60.000 giri/min./min, marca della Germania
Cambiamento automatico dello strumento No
Controllo del coltello della rottura
Separazione della velocità 1-100mm/s
Accuratezza di taglio ±0.05mm
Corredo di fresatura ratation della destra φ0.8~φ3.0, acciaio di tungsteno dello stinco
Ripeti la precisione di posizionamento ±0.02mm
Coordini la velocità commovente 1000mm/s
Fuori placchi il tipo Trasporto della cinghia di ESD/unità forwardrding pannello in lotti
Raccolta dei rifiuti Sbocco via la pista
Programmazione di procedura Programma di /editing dell'importazione del disegno di GERBER attraverso il sistema visivo
Dotazione d'aria 5-8 ³ di kg/cm
Alimentazione elettrica AC380V, 50/60Hz, 3KW
Dimensione a macchina 1000x1300x1600 millimetro
Peso
Appro. 1000kg



Dimensione a macchina



Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec 0

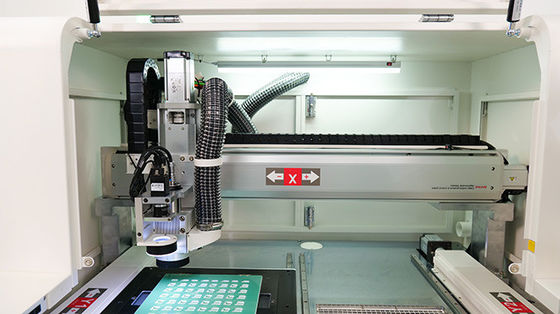

Dettagli



1, cambiamento automatico 2, rilevazione rotta 3, modo dell'utensile per il taglio del coltello di produzione automatico

4, statistiche di SPC funzionano ed abbinano il sistema del ERP

5, Optioned al monitor protetto contro le esplosioni del volume del collettore di polveri e di aria di vuoto



Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec 1



Il sistema perfetto di percorso di PCBA senza maschera per riparare il bordo, sostiene la dimensione del PWB di 20x20~350x350mm e la scelta sul dispositivo può realizzare

veloce rimuova ed installi, l'affidabilità del heigh e basso costo.



Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec 2


Scarico in-linea della cinghia di ESD



Scarico della soluzione 1: PCBA dopo la separazione, sarà disposto sulla cinghia di ESD, quindi entra nella prova/catena di montaggio.



Scarico della soluzione 2: Con il lotto che scarica l'unità ARM710-1, il morsetto disporrà al contenitore di vassoio di ARM710.



Il PC in-linea del segnale della macchina SMEMA del router del PWB funziona con il fuso di Sycotec 3
