| Luogo di origine: | CINESE |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | RM-560 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno |
| Tempi di consegna: | 15~20 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 serie al mese |
| Nome del prodotto: | Macchina del router di PCBA | Piattaforma: | Doppia |
|---|---|---|---|
| GUIDA: | HIWIN | Voltaggio: | AC380V 50Hz |
| altro Nome: | Router automatico del PWB | Fuso di incrocio: | 6000 giri al minuto |
| Motore azionato: | Motore di servizio | Garanzia: | 1 anno |
| Evidenziare: | CCD Detection PCBA Router Machine,Macchina per router PCBA a doppia piattaforma,Servo motor PCBA Router Machine |
||

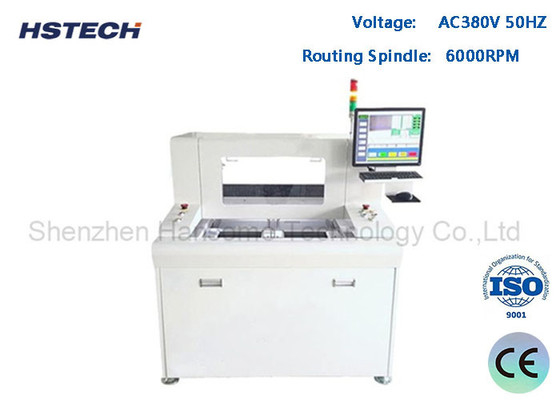

Servo motor X/Y/Z Axis PCBA Router Machine CCD Detection con doppia piattaforma
Introduzione
Questa macchina per il router automatico del PCB che utilizza spindle ad alta velocità, dotata di doppia piattaforma, servomotore a 4 assi,
Il fusibile si muove secondo la programmazione prestabilita, separando automaticamente la tavola connessa, la tavola curva e le altre tavole di forma irregolare.
Il sistema di funzionamento delle finestre di utilizzo della macchina, il rilevamento CCD del binario di separazione, può controllare il processo di separazione in qualsiasi momento.
Caratteristica
Questo separatore di PCB adotta un servomotore e un sistema di guida x,y,z e una vite a sfera, una rotaia lineare di guida, assicurando che la macchina funzioni senza intoppi e con precisione, con una precisione di movimento inferiore a 0,01 mm, con una precisione di percorrenza inferiore a 0.05 mm.
La progettazione della doppia stazione di lavoro rotativa consente un funzionamento continuo, migliorando notevolmente l'efficienza della produzione.
La macchina è dotata di CcD ad alta risoluzione, utilizza il metodo di programmazione di insegnamento diretto con crosscursor di CCD, molto facile da usare, il software può eseguire punto, linea, arco,comando circolo ecc. per tagliare una diversa forma di pannello , ha una funzione di posizionamento del marchio, può correggere automaticamente lo spostamento delle coordinate quando la posizione del PCB cambia.Windows e software sviluppato da sé in inglese completo rende la programmazione e
Equipaggiato con un fusoliere di qualità, raffreddato dall'aria e con una lunga durata di servizio. L'aspirapolvere silenzioso offre un ambiente di lavoro pulito e a basso rumore.Il taglio di fresatura può essere utilizzato come sezione 2 o 3 , basta impostare il parametro sul software, ha notevolmente prolungato la vita di servizio del fresaggio.
Equipaggiato con un ventilatore ionizzante anti-statico in grado di eliminare le particelle statiche e la polvere.
Caratteristiche principali
1Spindle di routing ad alta velocità, 6000 giri al minuto.
2, funzionamento di Windows, localizzazione manuale o importazione di file.
3, rilevamento CCD.
4, compreso il raccoglitore di polvere interno.
5, adatto per la separazione di schede in FPC, schede in alluminio, FR4, ecc.
6, utilizzato principalmente per la separazione della tavola connessa con buco di timbro, tavola curva, invece della tradizionale tavola a v.
Settificazione
| Modello | RM-560 | ||
| Struttura | Spindle singolo, piattaforme di lavoro doppie | ||
| Dimensione della macchina ((mm) | 1000*1200*1550 | ||
| Peso lordo | 700 kg | ||
| Dimensione del raccoglitore di polveri ((mm) | 625*600*1600 | ||
| Metodo di raccolta delle polveri | Collezione di fondo | ||
| Dimensioni della piattaforma di lavoro | 300*400 mm | ||
| Tipo di guida della piattaforma | Doppia piattaforma rotante, tagliatrice di precisione con motore inverter a 3 fasi | ||
| Sistema di guida | Asse X/Y/Z azionata da un servomotore,asse W azionata da un inverter di frequenza a tre fasi | ||
| Spindle di routing | 6000 giri al minuto | ||
| velocità di taglio | 1-100 mm/s | ||
| Precisione di taglio | ± 0,05 mm | ||
| Precisione di ripetizione | ± 0,02 mm | ||
| Velocità di movimento dell'asse | 800 mm/s | ||
| Sistema dell'asse Z | Guida a vite, doppia guida | ||
| Kit per il router | Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno | ||
| Controllo della durata dell'utensile | Controllo del programma software | ||
| Funzione di protezione attiva | Tela di sicurezza | ||
| Porta di sicurezza | Porta manuale | ||
| Alarme di errore | - Sì, sì. | ||
| Metodo di programmazione | Autoprogrammazione, fotocamera controllata da tastiera e mouse | ||

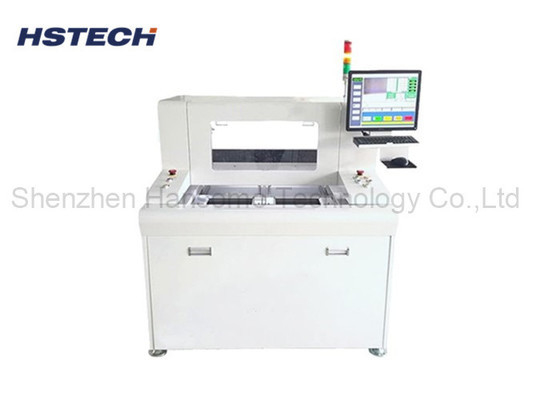

Dettagli della macchina
Fusoliere di rotazione ad alta velocità e raccoglitore interno di polvere
Sistema operativo Windows7/10 versione inglese,semplice per il debug e il funzionamento.
