Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | RM-288 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio in legno con schiuma |
Tempi di consegna: | 1 mese |
Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 20 serie al mese |
Nome del prodotto: | Macchina del router di PCBA | colore: | Bianco |
---|---|---|---|
Piattaforma: | Doppia | Strumento di taglio: | Macchine di taglio |
Sistema di funzionamento: | Finestre | Raccogliere rottami: | Collettore di polveri |
Garanzia: | 1 anno | Voltaggio: | AC380V 50Hz |

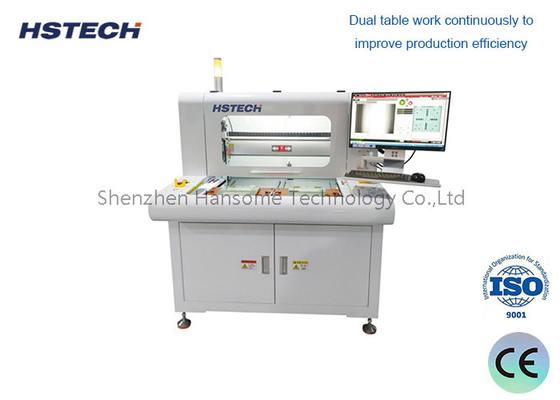

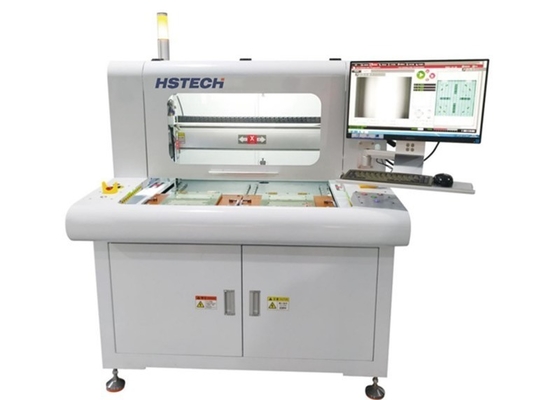

RT350/360/360A/380A Twin Platform Offline PCB Router con velocità massima di mandrino di 60000 giri al minuto
Caratteristiche principali
Sistema operativo software in cinese/inglese
Fotocamera ad alta velocità della marca tedesca Basler
Equipaggiato con strumento di routing automatico (bit) di cambio, rilevamento di rottura degli strumenti, funzione di correzione dell'altezza degli strumenti
Lavorare continuamente a due tavole per migliorare l'efficienza della produzione
Specificità
Modello della macchina | NT1 commercio | NT1 commercio | RT1301 | NT1comunicazione |
Dimensioni di taglio del PCB | 340*360MM | 340*360MM | 340*360MM | 350*250 mm |
Oggetto di taglio | Linee, punti, archi, cerchi, ecc. | Linee, punti, archi, cerchi, ecc. | Linee, punti, archi, cerchi, ecc. | V-groove, buco di timbro, punto circolare, ecc. |
Tavolo da taglio | Tavolo a due | Tavolo a due | Tavolo a due | Tavolo a due |
Precisione di taglio | ± 0,08 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
Precisione di ripetizione | ± 0,015MM | ± 0,01MM | ± 0,01MM | ± 0,01MM |
Velocità massima di movimento dell'asse | X,Y1,Y2:1000 mm/s,asse Z:800 mm/s | X,Y1,Y2:1000 mm/s,asse Z:800 mm/s | X,Y1,Y2:1000 mm/s,asse Z:800 mm/s | X,Y1,Y2:1000 mm/s,asse Z:800 mm/s |
Fusoliera | Marchio cinese | Spindle di marca cinese/NSK (facoltativo) | Giappone NSK/Germania Sycotec | V-blade+spindle di marca cinese |
Modalità di cambio utensile | Cambio manuale di utensili | Cambio manuale di utensili | Automazione | Cambio manuale di utensili |
Velocità di routing dello spinello | Max: 60000 giri al minuto | Max: 60000 giri al minuto | Max: 60000 giri al minuto | Max: 60000 giri al minuto |
rilevamento degli strumenti | Sfondamento automatico degli utensili, rottura degli utensili | Sfondamento automatico degli utensili, rottura degli utensili | Determinazione automatica dell'affondamento, della rottura e dello scivolamento degli utensili | Determinazione automatica dell'affondamento, della rottura e dello scivolamento degli utensili |
velocità di taglio | 5 ̊100 mm/s regolabile | 5 ̊100 mm/s regolabile | 5 ̊100 mm/s regolabile | 5 ̊100 mm/s regolabile |
Spessore di taglio del PCB | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
Metodo di programmazione | Tutte le foto, insegnamento di linee di disegno | Tutte le foto, insegnamento di linee di disegno | Tutte le foto, insegnamento di linee di disegno | Tutte le foto, insegnamento di linee di disegno |
Metodo di controllo | Controllo PC di precisione a 4 assi | Controllo dell'asse 6 con precisione PC | Controllo dell'asse 6 con precisione PC | Controllo dell'asse 6 con precisione PC |
Motore a propulsione X,Y1,Y2,Z | Servo driver di marca cinese | Servo driver PanasonicA6 | Servo driver PanasonicA6 | Servo driver PanasonicA6 |
Dimensione dei bit di routing adatti | 0.8 ¢3.0MM | 0.8 ¢3.0MM | 0.8 ¢3.0MM | 0.8 ¢3.0MM |
Fornitore di alimentazione | AC220V 50/60HZ monofase | AC220V 50/60HZ monofase | AC220V 50/60HZ monofase | AC220V 50/60HZ monofase |
Dimensioni della macchina |
L*W*H (1180 mm*1180 mm*1350 mm) |
L*W*H (1180 mm*1180 mm*1350 mm) |
L*W*H (1180 mm*1180 mm*1350 mm) |
L*W*H (1180 mm*1180 mm*1350 mm) |
Peso della macchina | 800 kg | 800 kg | 800 kg | 800 kg |
Potenza del depuratore | 3 CV | 3 CV | 3 CV | 3 CV |
Fornitore di alimentazione del depuratore | AC380V 3 fasi | AC380V 3 fasi | AC380V 3 fasi | AC380V 3 fasi |
Dimensione trasparente dalla polvere |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
L*W*H (665 mm*635 mm*1610 mm) |
Peso del depuratore | 155 kg | 155 kg | 155 kg | 155 kg |
Metodo di pulizia della polvere | Pulizia del lato superiore/dimensione inferiore (facoltativo) | Pulizia del lato superiore/dimensione inferiore (facoltativo) | Pulizia del lato superiore/dimensione inferiore (facoltativo) | Pulizia del lato superiore/dimensione inferiore (facoltativo) |
Vantaggi
Funzione di rilevamento delle rotture degli utensili, monitoraggio in tempo reale dello stato di utilizzo degli utensili
Funzione di correzione automatica dell'utensile per evitare problemi di deviazione di altezza quando si cambiano gli utensili
I doppi tavoli lavorano continuamente per massimizzare la produttività della macchina
Taglio combinato con lame e mandrini di tipo sega
