| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | RM-F318 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacco in legno |
| Tempi di consegna: | 1 mese |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 20 SETS al mese |
| Nome del prodotto: | Singola macchina del router della piattaforma PCBA | Piattaforma: | Non sposato |
|---|---|---|---|
| Guida del corredo: | Macchine di taglio | Piattaforma di lavoro: | 350*400mm |
| Motore guidato: | Servomotore | Voltaggio: | AC380V |
| Dimensione della macchina: | 740*835*1240mm ((L*W*H) |

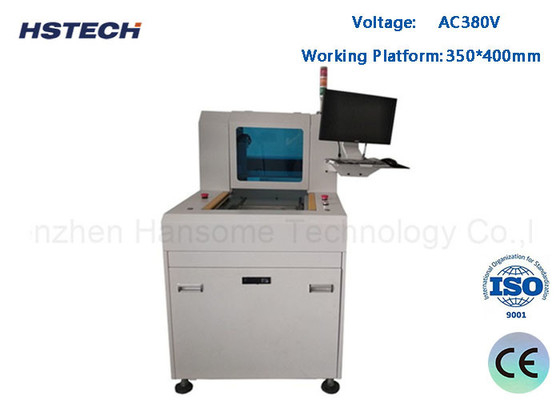

Piattaforma singola di piccole dimensioni, macchina di routing per la decodifica automatica dei pannelli di PCB
Introduzione della macchina
Questa macchina per il router PCB autoamtico a piattaforma singola è un router PCB conveniente, di piccole dimensioni, risparmia molto spazio, adatto a piccole fabbriche.
Questa macchina ha tutte le funzioni, anche dotata di un raccoglitore di polvere.
Principio di funzionamento
Utilizzare il PC per la programmazione, e la fresatura ad alta velocità lavorando secondo i programmi.
Vantaggi rispetto al separatore PCB tradizionale

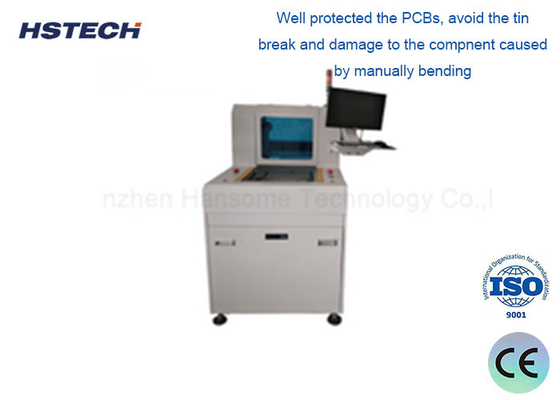

1, ben protetti i PCB, evitare la rottura dello stagno e danni al componente causati dalla piegatura manuale.
2, ultra basso sforzo di forza, evita lo sforzo prodotto meccanicamente utilizzando punzione o piegatura.
3, adatto per il taglio di tutti i tipi di pannelli PCB curvi.
Caratteristiche principali
1, Max 40000 giri/min. per il mandrino ad alta velocità.
2, pannello di controllo di selezione della lingua di funzionamento cinese e inglese.
3, funzionamento di Windows, localizzazione manuale o importazione di file.
4, rilevamento CCD.
5, compreso il raccoglitore di polvere esterno.
6, adatto per la separazione di tutti i tipi di PCB a curva.
Settificazione
| Modello | RM-F318 | ||
| Struttura | Single Spindle, singola piattaforma | ||
| Dimensione della macchina ((mm) | 740*835*1240 mm | ||
| Peso lordo | 550 kg | ||
| Dimensione del raccoglitore di polveri ((mm) | 700*600*1200 mm | ||
| Metodo di raccolta delle polveri | Collezione di fondo | ||
| Dimensioni della piattaforma di lavoro | 350*400 mm | ||
| Posizionamento dei PCB | Fabbricazione a partire da materiali di cui all'allegato 1 | ||
| Sistema di guida | Asse X/Y/Z azionata da un servomotore,asse W azionata da un inverter di frequenza a tre fasi | ||
| Spindle di routing | Max 40000 giri/min | ||
| velocità di taglio | 1-100 mm/s | ||
| Precisione di taglio | ± 0,05 mm | ||
| Precisione di ripetizione | ± 0,02 mm | ||
| Velocità di movimento dell'asse | 800 mm/s | ||
| Sistema dell'asse Z | Guida a vite, doppia guida | ||
| Kit per il router | Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno | ||
| Controllo della durata dell'utensile | Controllo del programma software | ||
| Collettore di polveri | 2.2Kw,380V | ||
| Pressione dell'aria del raccoglitore di polveri | 4-6 kg/cm3 | ||
| Programmazione | Programmazione online | ||
| Funzione di modifica | Linea retta, linea curva, cerchio, arco | ||
| Porta di sicurezza | Porta manuale | ||
| Alarme di errore | - Sì, sì. | ||
| Metodo di programmazione | Autoprogrammazione, fotocamera controllata da tastiera e mouse | ||
Specifica del raccoglitore di polveri
| Dimensione | 700*600*1200 mm |
| Potenza | 2.2 kW, 3 CV, AC380V |
| Noise | < 200 dB |
| Dimensione dell'aria di ingresso/uscita | 6 pollici/8 pollici |
| Cavi di alimentazione | 5 per 2.5² |
| Filtro | 16 pezzi |
Dettagli della macchina
