| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | RM-560 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Imballaggio in legno con schiuma |
| Tempi di consegna: | 1 mese |
| Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 20 SETS al mese |
| Nome del prodotto: | Macchina del router di PCBA | Altro nome: | Router automatico del PWB |
|---|---|---|---|
| Piattaforma: | Doppia | Fuso di incrocio: | 6000 giri al minuto |
| GUIDA: | HIWIN | Motore guidato: | Servomotore |
| Voltaggio: | AC380V 50Hz | Garanzia: | 1 anno |
Fabbricazione Controllo visivo personalizzato FPC Tavola di alluminio FR4 Curve PCB Router Machine

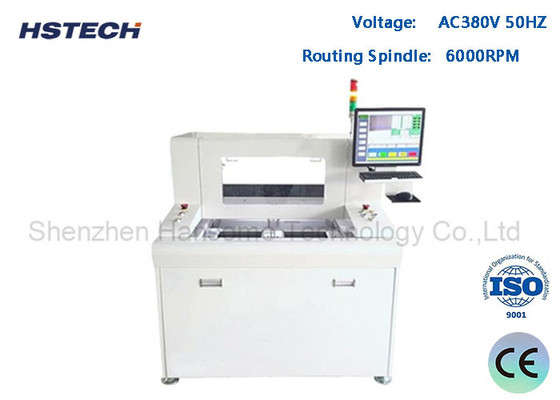

Introduzione della macchina
Questa macchina per il router automatico del circuito a circuito aperto, che utilizza uno spinello ad alta velocità, dotato di doppia piattaforma, a 4 assi, azionato da un servomotore
Il fuso si muove secondo la programmazione prestabilita, separando automaticamente il buco di stampo, la scheda connessa, la scheda curva e le altre schede di forma irregolare.
Il sistema di funzionamento delle finestre di utilizzo della macchina, il rilevamento CCD del binario di separazione, può controllare il processo di separazione in qualsiasi momento.
Caratteristiche principali
1Spindle di routing ad alta velocità, 6000 giri al minuto.
2, funzionamento di Windows, localizzazione manuale o importazione di file.
3, rilevamento CCD.
4, compreso il raccoglitore di polvere interno.
5, adatto per la separazione di schede in FPC, schede in alluminio, FR4, ecc.
6, utilizzato principalmente per la separazione di stampo foro collegato a tavola, curva tavola, invece di tradizionale v-taglio tavola.
Settificazione
| Modello | RM-560 | ||
| Struttura | Spindle singolo, piattaforme di lavoro doppie | ||
| Dimensione della macchina ((mm) | 1000*1200*1550 | ||
| Peso lordo | 700 kg | ||
| Dimensione del raccoglitore di polveri ((mm) | 625*600*1600 | ||
| Metodo di raccolta delle polveri | Collezione di fondo | ||
| Dimensioni della piattaforma di lavoro | 300*400 mm | ||
| Tipo di guida della piattaforma | Doppia piattaforma rotante, tagliatrice di precisione con motore inverter a 3 fasi | ||
| Sistema di guida | Asse X/Y/Z azionata da un servomotore,asse W azionata da un inverter di frequenza a tre fasi | ||
| Spindle di routing | 6000 giri al minuto | ||
| velocità di taglio | 1-100 mm/s | ||
| Precisione di taglio | ± 0,05 mm | ||
| Precisione di ripetizione | ± 0,02 mm | ||
| Velocità di movimento dell'asse | 800 mm/s | ||
| Sistema dell'asse Z | Guida a vite, doppia guida | ||
| Kit per il router | Tagliatore di fresatura,φ0,8~φ3,0 rotazione a sinistra, acciaio di tungsteno di stagno | ||
| Controllo della durata dell'utensile | Controllo del programma software | ||
| Funzione di protezione attiva | Tela di sicurezza | ||
| Porta di sicurezza | Porta manuale | ||
| Alarme di errore | - Sì, sì. | ||
| Metodo di programmazione | Autoprogrammazione, fotocamera controllata da tastiera e mouse | ||

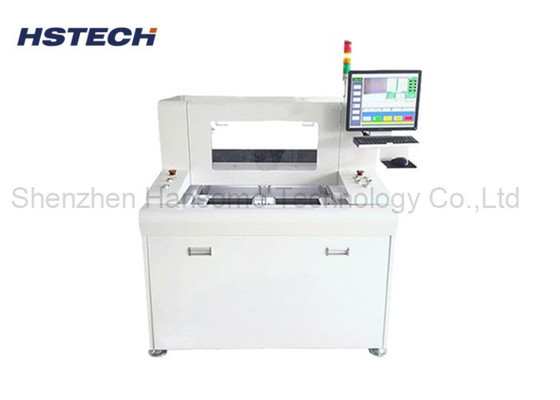

Dettagli della macchina
Fusoliere di rotazione ad alta velocità e raccoglitore interno di polvere
Sistema operativo Windows7/10 versione inglese,semplice per il debug e il funzionamento.
