| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-SZ350 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | confezione in legno |
| Tempi di consegna: | 12~20 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 serie al mese |
| Nome del prodotto: | Trasportatore di giro del PWB | Dimensione adatta del PWB: | 50*50~450*350mm |
|---|---|---|---|
| Fornitore di energia: | AC100-230V, 50/60Hz | PLC: | Mitsubishi |
| Sensore: | MALATO | Contol: | Bottone del LED |
| Grado di giro: | 90 gradi, 180degree, 270degree | Segnale: | SMEMA |

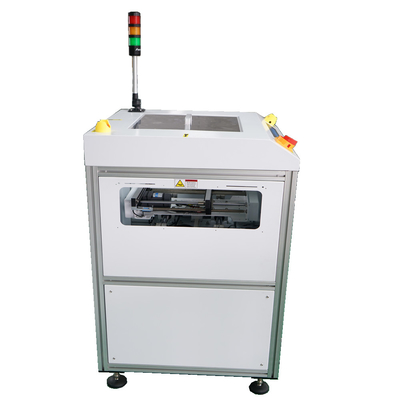

Copertura di sicurezza laterale superiore del trasportatore di rotazione a 90° per il facile monitoraggio delle apparecchiature di movimentazione dei PCB
Introduzione
Questa macchina viene utilizzata per cambiare la direzione del flusso del PCB nella linea di produzione SMT. Adatta a tutti i tipi di SMT, DIP o linea di assemblaggio completamente automatico 90 gradi di docking di rotazione.
Caratteristiche
1, Cambiare la direzione del flusso del PCB in 90,180270 gradi.
2, selezione del binario fisso in base alle esigenze del cliente.

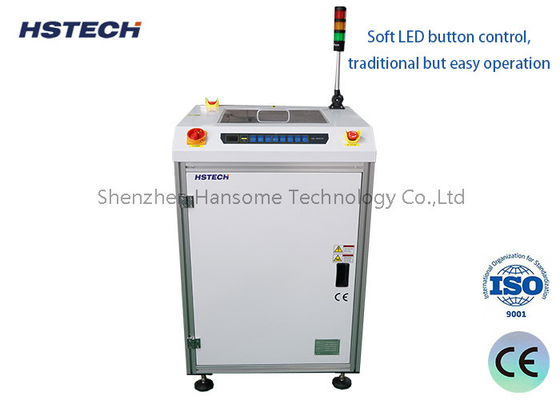

3Controllo dei pulsanti LED morbidi, tradizionale ma facile da usare.
4, copertura trasparente di sicurezza lato superiore, il funzionamento può guardare l'intero processo di lavoro.
5La struttura chiusa con limitatore di coppia integrato garantisce un elevato livello di sicurezza.
6, Hiwin guida lineare e vite di piombo per fare una rotazione liscia e precisa.
7, ridurre al minimo il divario di trasferimento tra i trasportatori.
8, i flussi di traffico PCB possono essere personalizzati.
8, regolazione della larghezza liscia e parallela ((viti di piombo).
9Compatibile con SMEMA.
Specificità
| Nome del prodotto | Convogliatore a rotazione per PCB |
| Altezza di trasporto | 910±20 mm |
| Direzione del trasporto | L~R, o R~L |
| Tempo di ciclo | Circa 5 secondi. |
| Lato fisso del binario | Lato anteriore |
| Fornitore di alimentazione | AC100-230V,50/60Hz, singola fase |
| Pressione dell'aria | 4-6bar |
| Consumo d'aria | Max 10L/min |
| Spessore del PCB | Min 0,4 mm |
| Segnale | SMEMA |
| Modello | HS-SZ350 | HS-SZ460 |
| Lunghezza efficiente del PCB | 50*50~450*350 mm | 50*50~550*460 mm |
| Dimensione della macchina | 700*750*1200 mm | 840*890*1200 mm |
| Peso | 150 kg | 180 kg |
Applicazione
Il convogliatore a rotazione è utilizzato per trasferire i PCB intorno agli angoli per un flusso continuo del processo.
Il PCB viene accettato e trasferito all'estremità dei binari. Il carrello va avanti e poi gira di 90 gradi. Il carrello va avanti per allinearsi con il processo successivo per consegnare il PCB.Una volta trasferito, la carrozza torna a casa per richiedere un altro PCB.
Riguardo all'imballaggio
PROFILO dell'Azienda
Shenzhen Hansome Technology Co.,Ltd ((HSTECH) è un produttore professionale di apparecchiature per la movimentazione di schede SMT (caricatore, scaricatore, tampone, trasportatore, ecc.)Siamo un'impresa ad alta tecnologia con diritti di proprietà intellettuale indipendentiLa società si occupa principalmente di ricerca e sviluppo, produzione e vendita di apparecchiature per la movimentazione di schede della linea di produzione sMT/THT.si affida all'alta tecnologia e fa del suo meglio per fornire ai nostri clienti una gestione delle tavole altamente efficiente e affidabileAllo stesso tempo, il nostro team di ingegneri esperto capisce sempre la direzione di sviluppo della fabbrica intelligente aggiorna i prodotti e tecnici secondo la domanda del mercato,La ricerca di un prodotto sempre più automatizzato ed economicamente conveniente, facciamo anche l'OEM basandosi su diverse esigenze del nostro cliente.
