Luogo di origine: | La CINA |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-CU390 |
Quantità di ordine minimo: | 1set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | pacchetto di legno |
Tempi di consegna: | 15~20 giorni del lavoro |
Termini di pagamento: | D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 200 insiemi al mese |
Nome di prodotto: | scaricatore della rivista del PWB da 90 gradi | Alimentazione elettrica: | AC110V/220V, 50/60HZ |
---|---|---|---|
Pressione d'aria: | 4-6 barra | Dimensione del PWB: | 50*50~530*460mm |
Selezione del passo: | 10-40 mm | velocità del trasportatore: | 0.5-20M/min o su misura |
Cinghia di trasporto: | Cinghia di trasporto nera | Garanzia: | 1 anno |
Evidenziare: | Scaricatore automatico del PWB del bottone del LED,Scaricatore automatico del PWB da 90 gradi,scaricatore della rivista del PWB 20M/Min |

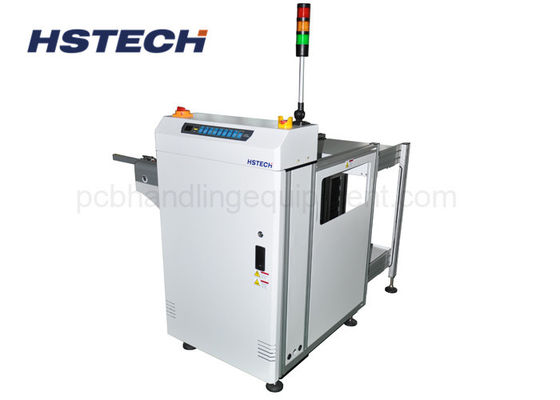

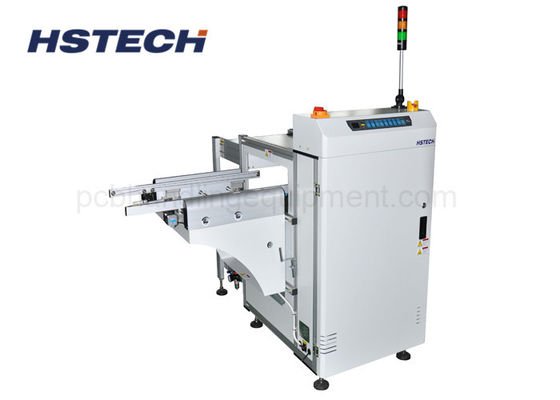

scaricatore automatico del PWB del bottone di grado LED delle riviste 20M/Min 90 di larghezza 3 di 390mm
Applicazione
Questa unità è scaricatore della rivista del PWB da 90 gradi, utilizzato per automatico scaricando il PCBs nella direzione ad angolo retto di 90 gradi per conservare la lunghezza della linea di produzione di SMT, la macchina ha uno spingitoio specialmente progettato che guidato dal cilindro, spinga il PCBs dalla ferrovia di trasporto negli scaffali di rivista.
Caratteristiche
1, un PWB ad angolo retto da 90 gradi che scarica, accorcia la lunghezza della linea di produzione di SMT.
2, facendo uso delle riviste multiple, che non urteranno la produzione in tutto la capacità.
3, modo di controllo del bottone del LED con l'esposizione della luce di lolor 3.
4, spessore 1.3mm, cinghia piana del bordo ESD del diametro 3mm
5, struttura inossidabile e di alluminio della macchina di profilo, stabile e facile per manutenzione.
6, controllo dello SpA.
7, adeguamenti regolari e paralleli di larghezza con la manovella.
8, una capacità di 3 riviste: 1+ superiore giù 2.
9, morsetti pneumatici alti e bassi per fissare lo scaffale di rivista.
10, nessuna garanzia di rottura del PWB durante &unloading di carico.
11, SMEMA compatibile.
Specificazione
Nome di prodotto | scaricatore della rivista del PWB da 90 gradi |
Altezza di trasporto | 910±30mm |
Direzione del trasporto | L~R, o R~L |
Operazione | Operazione anteriore |
Lato fisso della pista | Facciata frontale |
Alimentazione elettrica | 220V, 50/60Hz, ±10% |
Pressione d'aria | 4-6bar |
Spessore del PWB | Min 0.4mm |
Qty della rivista | Lato superiore: 1 pc, lato inferiore: 1 pc |
Velocità del trasportatore | 0.5-20M/min o su misura |
Segnale | SMEMA |
Modello | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
Lunghezza efficiente del PWB | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
Dimensione della macchina | 1100*1200*1200mm | 1310*1360*1200mm | 1430*1480*1200mm | 1430*1620*1200mm |
Dimensione della rivista | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
Peso | 140kg | 200kg | 260kg | 300kg |
