| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-HC250 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno |
| Tempi di consegna: | 15~20 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 50 serie al mese |
| Nome del prodotto: | Buffer verticale | Altezza di trasporto: | 910±20mm |
|---|---|---|---|
| Direzione del trasporto: | L~R, o R~L | Lato fisso della rotaia: | Lato anteriore o posteriore |
| Spessore del PCB: | Min 0,6 mm | Selezione del tono: | 1-4 ((10 mm di passo) |
| Fornitore di energia: | 220V,50/60Hz,± 10% | Potenza: | 0.05kw |
| Evidenziare: | Equipaggiamento per la manipolazione dei PCB a doppio controllo,equipaggiamento per la manipolazione dei PCB per segnali SMEMA |
||

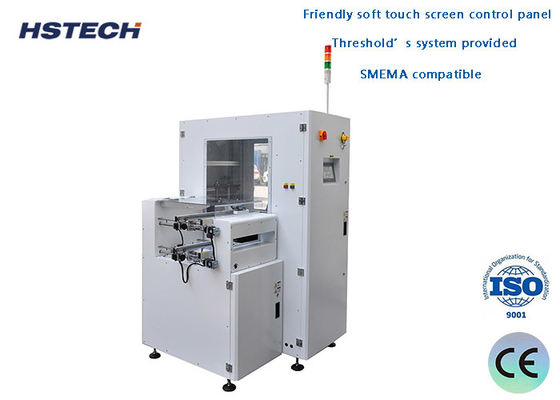

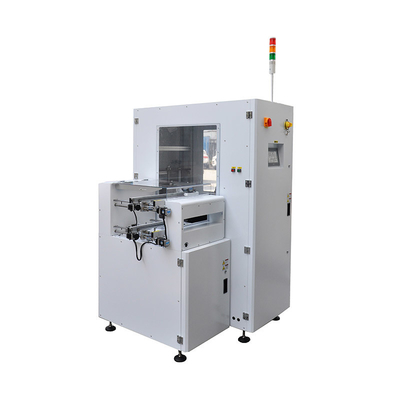

SMEMA Signal Vertical Buffer con doppio controllo PCB NG per apparecchiature di trattamento PCB
Descrizione
Questa apparecchiatura per la manipolazione dei PCB è utilizzata come tampone tra la macchina SMD e le apparecchiature di ispezione.
Ci sono molti tipi diversi di apparecchiature di produzione intelligenti sulla linea di produzione SMT.Se una parte dell'apparecchiatura provoca un'efficienza di produzione non sincronizzata e instabile per motivi tecniciIn questo momento, il PCB di alcune linee di produzione rischia di essere danneggiato.per risolvere temporaneamente questo problema è necessaria una macchina per lo stoccaggio dei PCBLa funzione della macchina di stoccaggio del circuito integrato è che quando i circuiti integrati sono sovralimentati in una certa parte della linea di produzione,le schede PCB possono essere temporaneamente immagazzinate nella macchina di stoccaggio delle schedeQuando non c'è "fornitura" sufficiente in una certa parte, la macchina di stoccaggio del cartone rilascia la scheda PCB immagazzinata per fornire la scheda PCB per la lavorazione nel processo successivo.La funzione della macchina di stoccaggio dei PCB è quella di servire da collegamento tra il precedente e il successivo e di ottenere il buffering.
Caratteristiche
1.Utilizzare il pannello di controllo touch screen.
2.FIFO, LIFO, caricatore, scaricatore, modalità di rifiuto selezionata.
3Indicizzazione rapida, fluida e precisa.
4.Interiore PCB rack a PCB stock, Max può stoccare 25pcs PCB.
5Il pannello della macchina mostrerà NG o OK PCB per ogni strato.
6. piattaforma trasportatrice superiore per il doppio controllo dei PCB NG.
7- sistema di soglie fornite.
8. SMEMA compatibile.
Informazioni tecniche
| Altezza di trasporto | 910±20 mm |
| Direzione del trasporto | L~R, o R~L |
| Raccoglienza da parte del consiglio | Rack di sollevamento per PCB |
| Velocità di trasporto | Regolabile |
| Lato fisso della rotaia | Lato anteriore o posteriore |
| Lato operativo | Lato anteriore |
| Spessore del PCB | Min 0,6 mm |
| Selezione del tono | 1-4 ((10 mm di passo) |
| Fornitore di alimentazione | 220V,50/60Hz,± 10% |
| Potenza | 00,05 kW |
| Capacità delle scorte di PCB | Max 25 pezzi |
| Rivista | - No, no. |
| Segnale | SMEMA |
| Opzioni |
regolazione automatica della larghezza.
|
Specificità
| Modello | HS-HC250 | HS-HC330 | HS-HC390 | HS-HC460 |
| Lunghezza efficiente del PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Dimensione della macchina | 1250*1200*1600 mm | 1460*1360*1600 mm | 1610*1480*1600 mm | 1610*1620*1600 mm |
| Peso | 200 kg | 230 kg | 270 kg | 300 kg |
Diagramma dell'operazione
Perche' usare una macchina di memorizzazione in cache completamente automatica?
Le apparecchiature di produzione dell'intera linea di produzione SMT sono fornite da molti produttori.e non hanno uno standard di efficienza unificatoAnche se il tasso di produzione di PCB sarà valutato durante la progettazione della linea di produzione SMT, ci sono ancora alcuni fattori incerti.per evitare fattori instabili che influenzano l'intera linea di produzione, è possibile considerare la possibilità di installare macchine di cache prima e dopo alcune apparecchiature.
Riguardo all'imballaggio
