Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | HS-ZJ350 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Confezione in legno |
Tempi di consegna: | 7~9 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 100 serie al mese |
Nome del prodotto: | Convogliatore a rotazione di 90 gradi per PCB | Garanzia: | 1 anno |
---|---|---|---|
Controllo: | Schermata tattile | PLC: | Panasonic |
Interruttore optoelettronica: | OMRON | Materiale: | Leghe di alluminio |
Applicazione: | Assemblea elettronica | Peso: | 220/240 kg |

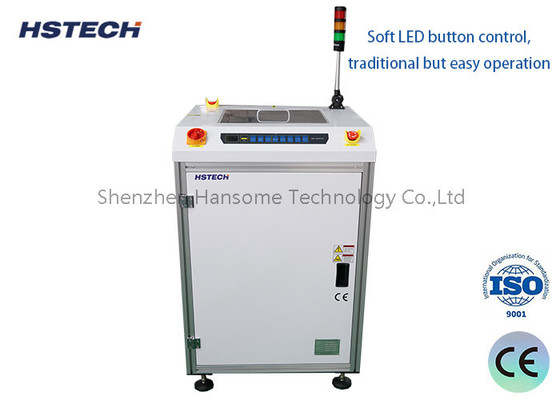

Attrezzatura per la manipolazione dei PCB a schermo tattile
Questa apparecchiatura per la manipolazione dei PCB viene utilizzata per reindirizzare la direzione del flusso dei PCB sulla linea di produzione ((90°, 180°, o 270°)
1La struttura chiusa con limitatore di coppia integrato garantisce un elevato livello di sicurezza.

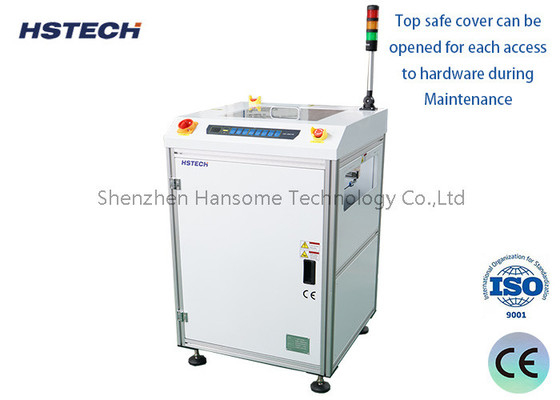

2, il coperchio superiore della cassaforte può essere aperto per ogni accesso all'hardware durante la manutenzione.
3Usa il pulsante di controllo amichevole.
4, rotazione liscia e precisa.
5, ridurre al minimo il divario di trasferimento tra i trasportatori.
6, i flussi di traffico PCB possono essere personalizzati.
7, regolazione della larghezza liscia e parallela ((viti di piombo).
8Compatibile con SMEMA.
9Controllo del programma PLC.
10La cintura è facile da sostituire.
11. Disegno di fondo spessa per evitare lo spostamento
12. Progettazione anti-interferenza
Funzione | Questa unità viene utilizzata per reindirizzare la direzione del flusso dei PCB sulla linea di produzione ((90°, 180°, o 270°) |
Altezza di trasporto | 910±20 mm |
Direzione del trasporto | L~R, o R~L |
Tempo di ciclo | Circa 5 secondi. |
Lato fisso del binario | Lato anteriore |
Fornitore di alimentazione | AC100-230V,50/60Hz, singola fase |
Pressione dell'aria | 4-6bar |
Consumo d'aria | Max 10L/min |
Spessore del PCB | Min 0,4 mm |
Segnale | SMEMA |
Modello | HS-ZJ350 | HS-ZJ500 |
Lunghezza efficiente del PCB | 50*50~500*350 mm | 50*50~500*500 mm |
Dimensione della macchina | 700*750*1200 mm | 840*890*1200 mm |
Peso | 150 kg | 180 kg |
