| Luogo di origine: | Cina |
| Marca: | HSTECH |
| Certificazione: | CE |
| Numero di modello: | HS-CC300 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Confezione in legno |
| Tempi di consegna: | 7~9 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 serie al mese |

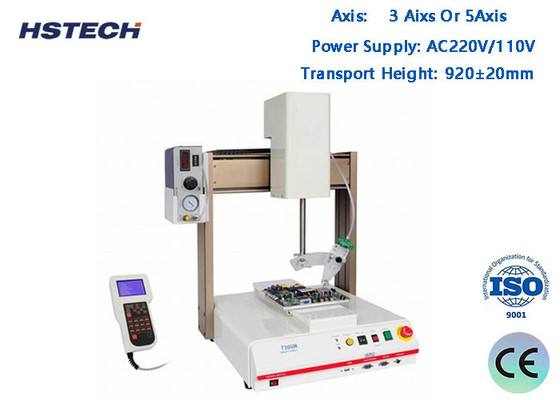

| Nome del prodotto: | Macchina per rivestimento selettivo 3 assi | Asse: | 3 assi o 5 assi |
|---|---|---|---|
| Fornitore di energia: | AC220V/110V | Altezza di trasporto: | 920±20mm |
| Peso della macchina: | 600 kg | Dimensione della macchina: | 1060x1200x1700 mm |

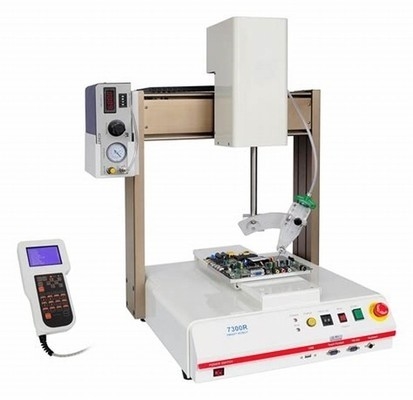

Macchina di distribuzione di colla ad alta velocità a 3 assi con regolazione lineare intelligente
1La piattaforma di azionamento dell'asse X, Y e Z adotta una vite a sfera di precisione con servomotore Fuji.
2• ottenere un rivestimento selettivo per vari tipi di PCB.
3Linea retta, cerchio, rivestimento ad arco e distribuzione.
4. Può efficacemente e uniformemente rivestire il bordo dei componenti, eliminando l'effetto ombra spray.
5Precisione: ±0,02 mm.
6Con alta velocità, alta affidabilità, alta stabilità del sistema di trasmissione e controllo.
7. 2 valvole possono scambiare automaticamente l'azione di spruzzo e rivestimento, per ottenere un processo di rivestimento PCB ad alta densità.
8. Con funzione di regolazione della larghezza automatica intelligente (adatta automaticamente dopo aver inserito la larghezza della scheda).
| Nome del prodotto | Macchine per rivestimento conformi selettivi |
| Modello | HS-CC300 |
| Altezza della trasmissione | 920±20 mm |
| Larghezza del trasportatore | 50-450 mm/o su misura |
| Trasmissione | L a R, o R a L |
| Altezza dei componenti | su e giù massimo 100 mm |
| Dimensione del bordo della scheda PCB | ≥ 5 mm |
| Velocità di trasporto | 0-12000 mm/min |
| Velocità di trazione 3 assi | 800 mm/s |
| Precisione di ripetizione | ± 0,02 mm |
| Programmi di memorizzazione | fino a 1000 |
| Fornitore di alimentazione | AC220/110V |
| Pressione dell'aria | 4 kgf/cm2 |
| Serbatoio di colla | 10L, agitazione manuale |
| Modalità di controllo | Carta di controllo PC+Motion industriale |
| Regolazione della guida lineare | Regolazione intelligente |
| Modalità di programmazione | Insegnamento manuale |
| Porta di comunicazione | SMEMA |
| Fonte di illuminazione | Fonte di illuminazione autoattrezzata |
| Fonte di illuminazione di rilevamento | Automeccanici |
| Software | Windows+software di rivestimento |
| Motore di guida | Motore passo a passo ((2pcs) |
| Modalità di guida a 3 assi | Servomotore + modulo a vite + cilindro elettrico |
| Numero di valvole in gomma | 1 valvola a spruzzo + 1 valvola di somministrazione |
| Larghezza dello spruzzo | 3-20 mm |
| Metodo di spruzzatura | Automazione |
| Potenza totale | 20,6 kW |
| Corpo della macchina | Acciaio inossidabile |
| Peso della macchina | 600 kg |
| Dimensione della macchina | 1060x1200x1700 mm |
2In base alla colla, può essere suddiviso in: apparecchiature per la distribuzione di liquidi singoli, apparecchiature per la distribuzione di liquidi doppi, apparecchiature per la distribuzione di liquidi multi-componente, ecc.
3Secondo la classificazione, può essere suddiviso in: apparecchiature per la distribuzione di filo, apparecchiature per la distribuzione di altoparlanti, apparecchiature per la distribuzione di pulsanti per cellulari, apparecchiature per la distribuzione di cerotti, tergicristalli,ecc.
4In base alle caratteristiche della colla, può essere suddivisa in: apparecchiature di distribuzione di colla in silicone, apparecchiature di distribuzione di colla UV e apparecchiature di distribuzione di colla rossa SMT.
5Secondo il numero di assi di controllo, può essere suddiviso in: apparecchiature di distribuzione a due assi, apparecchiature di distribuzione a tre assi, apparecchiature di distribuzione a quattro assi, ecc.
