| Luogo di origine: | La Cina |
| Marca: | HSTECH |
| Certificazione: | CE,TUV |
| Numero di modello: | HS-CC300 |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Caso di legno, con schiuma protettiva |
| Tempi di consegna: | 3 settimane |
| Termini di pagamento: | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 100 insiemi al mese |
| Nome di prodotto: | Macchina ricoprente selettiva | L'altro nome: | Macchine per rivestimento conforme PCBA |
|---|---|---|---|
| Alimentazione elettrica: | AC220V/110V, 50/60Hz | Altezza di trasporto: | 920±20mm |
| Direzione di trasporto: | Sinistra o destra | Altezza delle componenti: | 100mm massimo |
| Comunicazione singola: | SMEMA | Peso della macchina: | 600KG |
| Evidenziare: | macchina industriale del sigillatore di vuoto,erogatore automatico della colla |
||
HS-CC300 macchina di rivestimento automatico.pdf

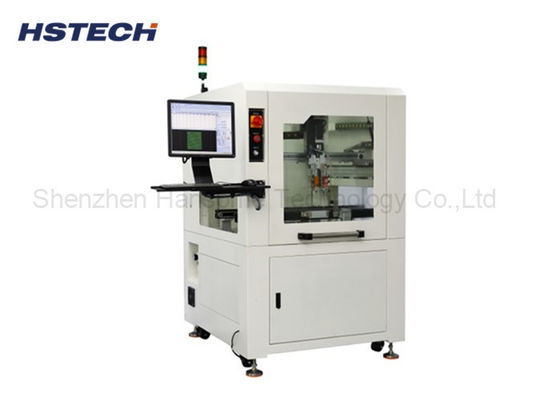

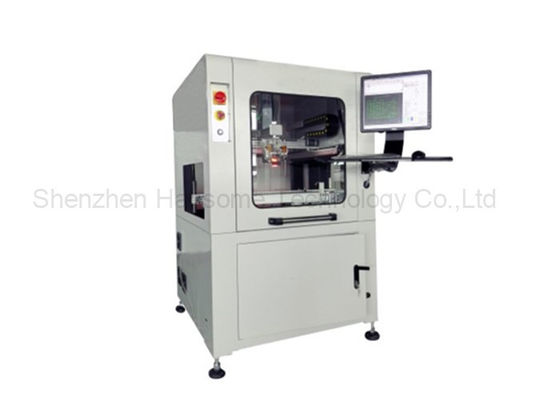

Macchine di rivestimento conformi selettive SMT PCBA
Introduzione del prodotto
Questa macchina automatica di rivestimento conforme viene utilizzata dopo la saldatura a onde per il PCBA, ha l'opzione della singola macchina di rivestimento e l'intera linea di rivestimento,la linea che comprende il forno di raffreddamento UV e i trasportatori di collegamentoLa macchina adotta un sistema di movimento a più assi, azionato da pressione d'aria e servomotore, con valvole di spruzzatura doulbe, una per il rivestimento di spruzzatura,e le altre valvole di distribuzione della colla per riempire i punti di bordo.
Caratteristiche
1La piattaforma a 3 assi adotta una vite a sfera di precisione con servomotore Fuji.
2• ottenere un rivestimento selettivo per vari tipi di PCBA.
3Linea retta, cerchio, rivestimento ad arco e distribuzione.
4. Può efficacemente e uniformemente rivestire il bordo dei componenti, eliminando l'effetto ombra spray.
5- Ripeti accuratezza: ± 0,02 mm.
6Con alta velocità, alta affidabilità, alta stabilità del sistema di trasmissione e controllo.
7. 2 valvole possono scambiare automaticamente l'azione di spruzzatura e rivestimento, per ottenere un processo di rivestimento PCB ad alta densità.
8. Con funzione di regolazione della larghezza automatica intelligente (adatta automaticamente dopo aver inserito la larghezza della scheda).
Specifica della macchina
| Nome del prodotto | Macchine per rivestimento conformi seletivo automatico |
| Modello | HS-CC300 |
| Altezza della trasmissione | 920±20 mm |
| Larghezza del trasportatore | 50-450 mm/o su misura |
| Trasmissione | L a R, o R a L |
| Altezza dei componenti | su e giù massimo 100 mm |
| Dimensione del bordo della scheda PCB | ≥ 5 mm |
| Velocità di trasporto | 0-12000 mm/min |
| Velocità di trazione 3 assi | 800 mm/s |
| Precisione di ripetizione | ± 0,02 mm |
| Programmi di memorizzazione | fino a 1000 |
| Fornitore di alimentazione | AC220/110V |
| Pressione dell'aria | 4 kgf/cm2 |
| Serbatoio di colla | 10L, agitazione manuale |
| Modalità di controllo | Carta di controllo PC+Motion industriale |
| Regolazione della guida lineare | Regolazione intelligente |
| Modalità di programmazione | Insegnamento manuale |
| Porta di comunicazione | SMEMA |
| Fonte di illuminazione | Fonte di illuminazione autoattrezzata |
| Fonte di illuminazione di rilevamento | Automeccanici |
| Software | Windows+software di rivestimento |
| Motore di guida | Motore passo a passo ((2pcs) |
| Modalità di guida a 3 assi | Servomotore + modulo a vite + cilindro elettrico |
| Numero di valvole in gomma | 1 valvola a spruzzo + 1 valvola di somministrazione |
| Larghezza dello spruzzo | 3-20 mm |
| Metodo di spruzzatura | Automazione |
| Potenza totale | 20,6 kW |
| Corpo della macchina | Acciaio inossidabile |
| Peso della macchina | 600 kg |
| Dimensione della macchina | 1060x1200x1700 mm |
