Luogo di origine: | Cina |
Marca: | HSTECH |
Certificazione: | CE |
Numero di modello: | AIS300 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | confezione in legno |
Tempi di consegna: | 15~20 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 50 serie al mese |
Nome del prodotto: | Inline THT DIP AOI dopo saldatura a onde | Garanzia: | 1 anno |
---|---|---|---|
Controllo: | Dispositivo touch | Marchio del relè: | Schneider |
Segnale: | SMEMA | Applicazione: | Assemblea elettronica |
Fornitore di energia: | AC220V | Peso: | 800 kg. |

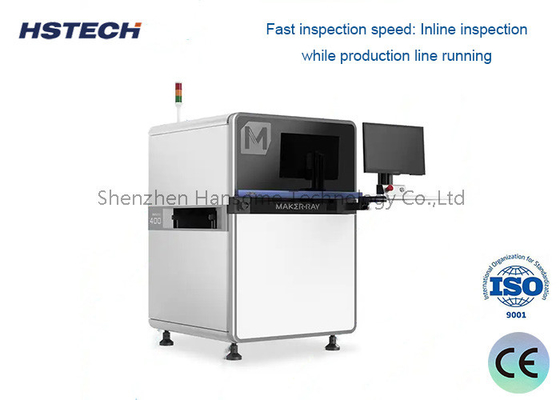

Controllo a distanza in linea automatica THT DIP AOI dopo saldatura a onde con attuatori lineari doppi XY
Introdurre
Prima della saldatura, l'AOI può rilevare i difetti del dispositivo stesso, come parti mancanti o polarità, ecc. Dopo la saldatura a reflow, A0 o dopo la saldatura a onde, l'AOI può rilevare:Troppo poco stagno e troppo stagno- Polarità · spostamento del piede che piega le parti sbagliate, apparecchiature di prova AOI dopo la saldatura a onde.La tecnologia di analisi vettoriale ha stabilito un nuovo standard industriale nell'AOL'immagine vettoriale è generata completamente automaticamente e qualsiasi oggetto sul PCBA può essere considerato come un punto MARK, rendendo la programmazione più flessibile.Fornisce un'alta precisione nel rilevamento dei difetti
1Non è richiesto alcun campione d'oro, sono richiesti solo prodotti qualificati.
2Non è necessaria alcuna modellazione statistica e non è necessario eseguire decine di schede per la messa a punto.
3. "Immagini vettoriali" generate automaticamente (non influenzate dalla temperatura e dalla lunghezza focale) possono migliorare la precisione,velocità e elevata affidabilità dell'identificazione e del posizionamento dei componenti durante l'assemblaggio delle schede PCB.
4Analisi dei vettori caratteristici (calcolo diretto degli angoli e dei rapporti di dimensione), combinazione perfetta con gli standard IPC
Specificità
Modello | AIS300 | AIS301 |
Dimensione del PCB | 50x50mm~430x380mm | 50x50mm~350x350mm |
Spessore | 0.3~7.0 mm | |
Estensione della deformazione | < 4 mm | |
Altezza dei componenti | 150 mm in alto, 25 mm in basso. | |
Fotocamera | 5MP, colore, CCD. | |
Fonte luminosa | RGB | |
VdP | 45*37 mm | |
Risoluzione | 20um | |
Ispezione | ||
Difetto dei componenti di montaggio | Mancato, rotolante, compensato, danneggiato, distorto, ridondante, sporco. | |
Difetto della saldatura | Eccesso, insufficienza, ponte, piede mancante, saldatura mancante, non bagnare. | |
Altre funzioni | Codice a barre, cod QR, OCR | |
Velocità | 0.23sec/fov | 0.25sec/fov |
Software/hardware | ||
Sistema di funzionamento | Ubuntu 14.04 LTD 64 bit | |
Funzione | Controllo a distanza, importazione di file Gerber, strumento di formazione per nuovi modelli | |
PC industriali | CPU Intel i5, scheda grafica indipendente, 12G DDR, 256SSD | |
Visualizzazione | LCD FHD da 22 pollici | |
Proposta di risoluzione | Attuatore lineare ad alta precisione | |
Fornitore di alimentazione | AC220V,1KW | |
Pressione dell'aria | > 0,5 MPa | |
Dimensione ((L*H*W) | 1100*1630*1350 mm | 1100*1280*1300 mm |
Peso netto | 800 kg | 700 kg |
Caratteristiche
A, algoritmo di base algoritmo di rete neurale convoluzionale
Applicazione e innovazione nell'industria
Ispezione simile a quella umana
Migliore compatibilità
Modello di algoritmo di addestramento di campioni supergrandi
Alta generalizzazione
Capacità di super rilevamento, minore falso positivo
Sostenere il modello di auto-formazione degli utenti
B, elevata resistenza all'usura
C. Ampia area di ispezione e elevata compatibilità
D, elevato tasso di ispezioni e basso tasso di falsi positivi.
E, base di marmo, piu' stabile.
F, doppi attuatori lineari XY, alta velocità, alta precisione
Applicazione
Questa inline THT AOI usata dopo la saldatura ondulatoria nella linea di produzione DIP, è utilizzata per correggere le unità sbagliate, che può ridurre le riparazioni e il tempo.Questa macchina è ampiamente utilizzata per ispezionare la scheda madre del televisore"PC mainboard, power board, industrial control board, mini elettrodomestici e altri PCBA.
