Profilizzatore termico avanzato 80000 Punto dati/canale 0.1C Risoluzione trasmettitore RF Hi-Temp nastro adesivo

Profilizzatore termico avanzato 80000 Punto dati/canale 0.1C Risoluzione trasmettitore RF Hi-Temp nastro adesivo

Introduzione

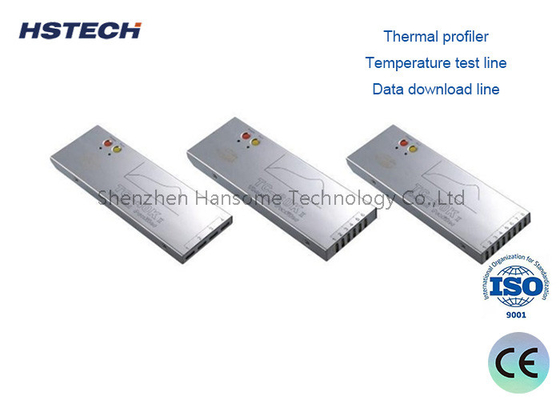

1. Profilizzatore termico 2. Scatola isolante

3. linea di prova di temperatura 4. linea di download dati

5. caricabatterie 6. nastro adesivo ad alta temperatura

7. Software CD 8. + cacciavite 9. pinzette

10- Guanti isolanti 11.

12- Tassere 13.

14Manuale dell'utente 15. Certificato di accettazione

16. Trasmettitore RF (Scegliere composizione)

17. Sistema di prova delle onde (Scegliere composizione)

Principali specifiche tecniche

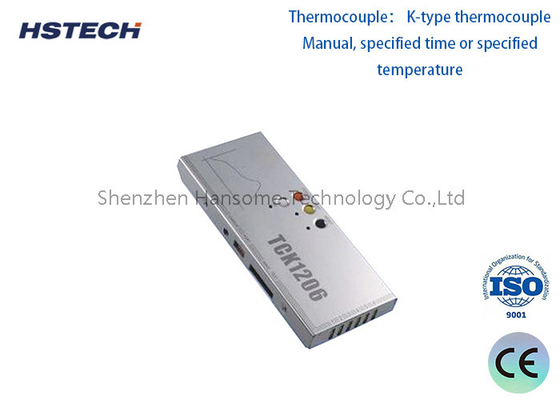

1Termocoppia: termocoppia di tipo K

2Intervallo di campionamento:0.05sec---600sec Impostato con software

3,Dati di registrazione: 80000 punti/canale, può registrare 20 set di profili

4,Risoluzione: 0,1°C

5,Temperatura di misura: 0 ‰ 1000°C

6,precisione di misurazione della temperatura: ±1,0°C

7Potenza totale: ≤ 120 mW

8tensione di funzionamento:3.6VDC, batteria ricaricabile

9Dimensioni: 195 L × 82 W × 21 H mm 195 L × 103 W × 21 H mm

10, Casella di isolamento:245 ((L) × 100 ((W) × 30 ((H) mm

10"Modo di avvio": manuale, tempo specificato o temperatura specificata

11"Modo di registrazione: monitor/registrazione"

12Modalità di connessione: USB/RF

13Versione software: Profiilermanager 2.0

Gestione libreria prodotto

Gestione libreria macchina

Direttore della libreria Solder

Gestore della libreria di ricette

Analisi dei dati

PWI

Temperature di picco, tempi di sopra la temperatura

Tempo tra Temp ((Reflow)

Inclinazione tra Temp ((Reflow)

Inclinazione tra Times (Wave)

Metodi di funzionamento

1.In primo luogo, verificare se la potenza della batteria è sufficiente, se è inferiore al 20% si deve caricare prima, in secondo luogo,se la temperatura superficiale dello strumento è superiore a 45 °C, non caricarlo, provare a caricarlo a temperatura ambiente.
2Cause tipiche di problemi nell'istituzione di collegamenti di comunicazione:cavo di comunicazione non completamente inserito - assicurarsi che sia utilizzato il jack corretto.Il cavo o il connettore di comunicazione è danneggiato - controllare se non ci sono rotture o altri danni- La batteria non si sta caricando.
3La barriera termica può resistere per un massimo di 9 minuti a 280° C. Si prega di superare tale intervallo e di garantire che la temperatura interna dello strumento non superi gli 85° C.
4. Quando non viene utilizzato per un lungo periodo, si prega di osservare se la luce dell'indicatore di dati lampeggia ogni 5 secondi circa, se sì,per favore premere e tenere premuto il tasto di fine "start" per circa 5 secondi fino a quando la luce di indicatore improvvisamente lampeggia, e poi osservare fino a quando non c'è luce lampeggiante.
5Si prega di coprire la scatola di isolamento termico quando si attraversa il forno, e attendere l'arrivo dell'ora.
6. È possibile collegare solo un Oven Tester logger al computer alla volta. Non è possibile collegare al computer contemporaneamente più di un registratore alla stessa porta USB e quindi scegliere uno di essi.
7. dopo un forno di nuovo sopra il forno, e così via la scatola di barriera termica raffreddata prima dell'uso.
