Luogo di origine: | Giappone |
Marca: | FUJI |
Certificazione: | CE |
Numero di modello: | NXT I |
Quantità di ordine minimo: | 1 pc |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio in cartone |
Tempi di consegna: | 3 giorni lavorativi |
Termini di pagamento: | T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 10000 pezzi al mese |
Nome del prodotto: | FUJI NXT ugelli di prima generazione | Testa dell'ugello: | H04 |
---|---|---|---|
Tipo: | Parti di ugelli di montaggio NXT | Unità di vendita: | 1.0, 1.3, 1.8, 2.5, 3.7, 5,0 mm |
Utilizzatori: | Componenti dello smd di aspirazione | Materiale di punta di ugello: | Fabbricazione a partire da materie tessili |

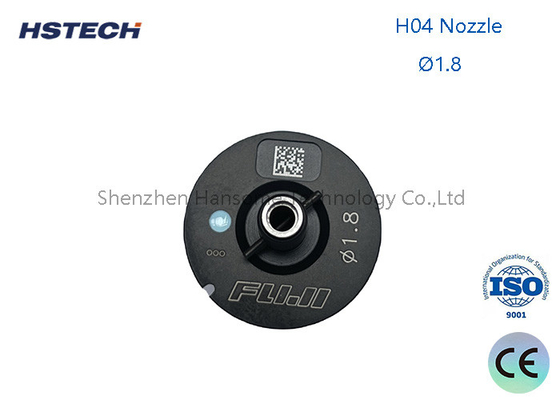

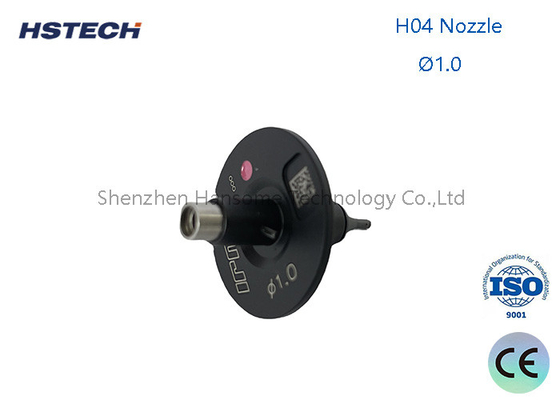

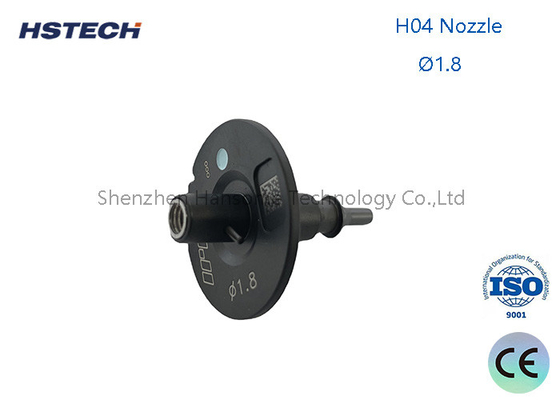

Fuji SMT Nozzle H04 Head NXT Mounter Nozzle Parts 1.0, 1.3, 1.8 per i componenti SMD ad aspirazione
Introduzione dell'ugello
L'ugello della macchina SMT è una parte dell'apparecchiatura utilizzata per i componenti montati in superficie.La sua funzione è quella di posizionare con precisione i componenti di montaggio superficiale nella posizione corrispondente sulla scheda di circuitoL'ugello della macchina di posizionamento dei chip è un componente importante che trasporta la raccolta e il posizionamento dei componenti elettronici.L'ugello della macchina di posizionamento è generalmente costituito dal corpo dell'ugelloIl corpo dell'ugello è di solito in lega di alluminio o in plastica e ha una certa forma e dimensione.che possono adattarsi alle esigenze di posizionamento di diversi tipi di componenti di montaggio superficiale.
Forma dell'ugello:
La forma dell'ugello di aspirazione comprende:buco quadrato, buco rotondo e scanalatura in V.
L'ugello di aspirazione su misura, in base alla forma del materiale del componente elettronico, seleziona un punto di aspirazione piatto per creare un ugello di aspirazione allungato,si estende nella superficie della scanalatura del materiale da aspirare, e fa una forma di ritorno in base al bordo del materiale, con entrambe le estremità utilizzando Flat, irregolare al centro.
Materiale dell'ugello:
1. ugello in acciaio al tungsteno: l'ugello in acciaio al tungsteno è forte e resistente, ma è facile diventare bianco. Se diventa bianco, basta dipingerlo con una penna a base di olio e puoi continuare a usarlo.
2. ugelli in ceramica: gli ugelli in ceramica non diventano mai bianchi, ma sono fragili e facilmente rotti.
3. ugello di acciaio di diamante: è forte, facile da usare e non diventerà mai bianco, ma è molto costoso e non molto conveniente.
4. ugello di colla: quando la superficie del materiale è irregolare o il materiale è appiccicoso, è adatto utilizzare l'ugello di colla.Si raccomanda che quando si ordina l'ugello di collaQuando l'ugello si usa, puoi sostituirlo con l'ugello di gomma da solo.
NXT Serie di ugelli H12/H08/H04/H01
Numero di parte | Descrizione |
AA05600 | H0812 Giallo Φ0,45/0.3 |
AA05700 | H08 Blu Φ0,7/0.5 |
AA05800 | H08 Rosa Φ1.0 |
AA20A00 | H08 Verde Φ1.3 |
AA06400 | H08 Arancione Φ1.3 Melf |
AA20B00 | H08 Aqua Φ1.8 |
AA19G00 | H08 Arancione Φ1.8 Melf |
AA20C00 | H08 viola Φ2.5 |
AA06504 | H08 Arancione Φ2.5 Melf ((R07-025M-070) |
AA0WT00 | H08 viola Φ2.5G |
AA20D00 | H08 Giallo-verde Φ3.7 |
AA18C00 | H08 Giallo-verde Φ3.7G |
AA20E00 | H08 Propulsione media Φ5.0 |
AA06300 | H08 Rosso Φ5.0G |
AA06W00 | H04 Rosa Φ1.0 |
AA06X00 | H04 Verde Φ1.3 |
AA06Y00 | H04 Aqua Φ1.8 |
AA22Z14 | H04 Arancione Φ1.8 Melf |
AA06Z00 | H04 Pruple Φ2.5 |
AA07F00 | H04 Pruple Φ2.5G |
AA07A00 | H04 Giallo-verde Φ3.7 |
AA07G00 | H04 Giallo-verde Φ3.7G |
AA07B00 | H04 Propulsione media Φ5.0 |
AA07H00 | H04 Rosso Φ5.0G |
AA07C00 | H04 Propulsione media Φ7.0 |
AA07K00 | H04 Rosso scuro Φ7.0G |
AA07D00 | H04 Propulsione media Φ10.0 |
AA07L00 | H04 Marina Φ10.0G |
AA07E00 | H04 Propulsione media Φ15.0 ((R19-150-155) |
AA07M00 | H04 Bianco Φ15.0G ((R19-150-155) |

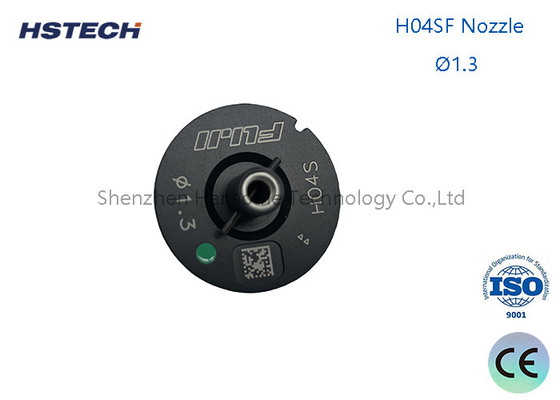

AA8WX00 | H04S Φ2.5 ((R19-025-155-S) |
AA8CC00 | H04S Φ3.7 ((R19-037-155-S) |
AA0AS00 | H01 Rosa Φ1.0 |
AA05800 | H01 Verde Φ1.3 |
AA0MZ00 | H01 Arancione Φ1.3 Melf |
AA06900 | H01 Aqua Φ1.8 |
AA11R00 | H01 Orang Φ1.8 Melf |
AA07000 | H01 Viola Φ2.5 |
AA08400 | H01 Viola Φ2.5G |
AA07100 | H01 Giallo-verde Φ3.7 |
AA08500 | H01 Giallo-verde Φ3.7G |
AA07900 | H01 Propulsione media Φ5.0 |
AA07200 | H01 Rosso Φ5.0G |
AA08000 | H01 Propulsione media Φ7.0 |
AA07300 | H01 Rosso scuro Φ7.0G |
AA08100 | H01 Propulsione media Φ10.0 |
AA07400 | H01 Marina Φ10.0G |
AA08200 | H01 Propulsione media Φ15 |
AA07500 | H01 Bianco Φ15.0G |
